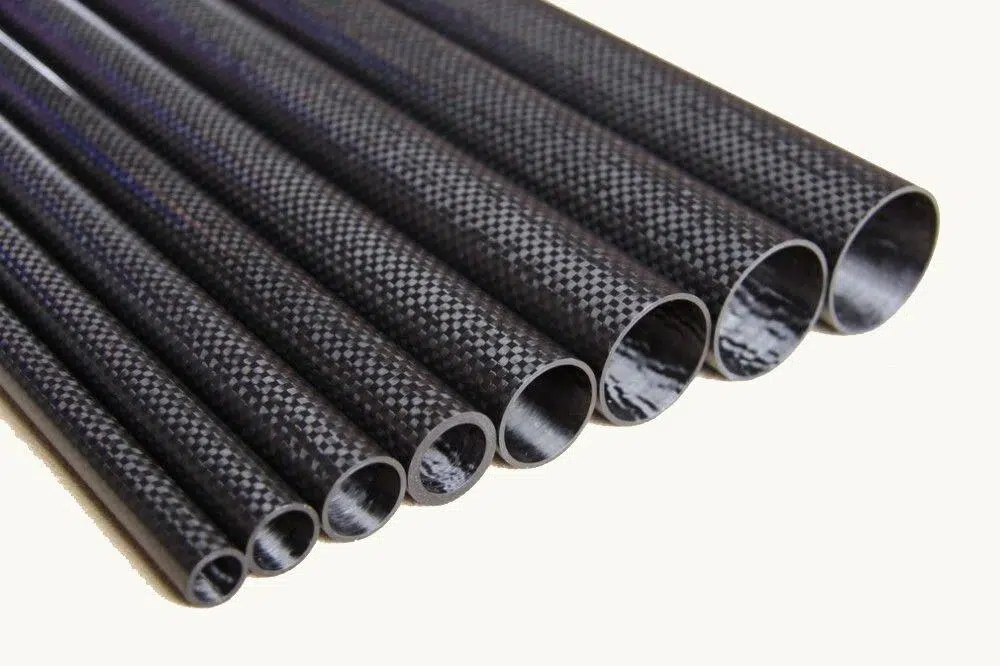

Karbon Fiber Boru: Kılavuz ve İnceleme

Karbon fiber boruların kullanıldığı alanlarda büyük avantajlar sunduğu görülmektedir. Bu avantajlar arasında hafiflik, sertlik, dayanıklılık ve uygulama kolaylığı bulunmaktadır. Bu borular aslında bir kompozitten oluşur. Bu, “bileşik” bir malzemedir. Bileşik terimi, farklı malzemelerin bir araya getirilmesinden elde edilen yeni bir oluşumu ifade etmektedir. Karbon fiber bileşikleri ise karbon lifleri ile reçinenin bir araya gelmesinden meydana gelir. Bu iki malzemenin uyumu sayesinde sağlam bir yapı ortaya çıkar. Üstün özellikler barındıran bir üretim sağlar. Karbon liflerinin dokuma şekli ve imalat kalitesinin yüksek olması oldukça önemlidir. Liflere şekil verilmesi ve kontrolünde bu kalitenin etkin rol oynadığı unutulmamalıdır. Bu sistemler son derece gelişmiş mühendislik ürünleri arasında yer almaktadır. Birçok endüstride yüksek performans gerektiren alanlarda tercih ederler. Bu borular yeni mühendislik tasarım olanaklarının kapısını aralar.

Anizotropik Tasarım ve Avantajları

İzotropik malzemeler her noktasında ve her yönde aynı özellikleri sergiler. Bu kategoriye çelik veya alüminyum gibi metaller girer. Ancak kompozit malzemeler arasında karbon fiber borular anizotropik özellikleri ile dikkat çeker. Yani malzemenin özellikleri liflerin yönüne bağlıdır. Mühendisler karbon fiber boruların tasarımlarında bu anizotropik özellikten avantaj sağlarlar. Farklı bölgelere etki eden farklı yükleri dikkate alırlar. Örneğin bükülme momentinin yüksek olduğu bölgelerde lifleri borunun ekseni boyunca 0 derece açısıyla yerleştirirler. Burulma (torsion) yüklerinin etki ettiği bölgelerde ise lifler +/- 45 derece açılarla yerleştirilmektedir. Her bir bölge, ihtiyaç duyduğu yönde güçlendirilir. Bu sayede mühendisler, en iyi performansı en az malzemeyle elde eder. Bu zeki tasarımın amacı malzemeden maksimum verimi elde etmektir. Bu da “tasarlanabilir malzeme” kavramının harika bir örneğidir.

Karbon Fiber Boru Üretim Yöntemleri

Karbon fiber boru üretimi oldukça titiz bir süreç gerektirir. Özel ekipmanlarla kontrol edilmesini zorunlu kılar. Üretici firmalar genellikle sorunsuz bir üretimi sağlamak için çeşitli yöntemler tercih etmektedir. Bu yöntemlerin her birinin kendine özel avantajları ve dezavantajları bulunmaktadır. Lif sarma tekniği, özellikle basınçlı kaplar için ideal bir seçenek sunar. Pultrüzyon tekniği ise sürekli ve standart profillerin üretilmesinde tercih edilmektedir. Rulo sarma tekniği ise yüksek kaliteye sahip ve pürüzsüz yüzeyli boruların üretilmesinde kullanır. Üretim tekniklerinin seçimi doğrudan nihai ürünün performansı ve maliyetini etkiler. Bu yüzden mühendisler, üretim yöntemini proje başında titizlikle belirler.

Lif Sarma (Filament Winding) Tekniği

Lif sarma tekniği, kompozit malzemelerin üretiminde sıklıkla kullanılan bir yöntemdir. İçi boş ve silindirik parçaların imalatında önemli bir rol oynar. Bu süreçte karbon elyafların reçineye doymuş versiyonu kullanır. Devamlı fitiller oluşturulur ve döner bir kalıp üzerinde belirli bir açıyla sarar. Sarım açısı ise mandrelin dönüş hızına bağlıdır. Fitil taşıma mekanizmasının hareket hızına göre belirler. Mühendisler bu sarım açısını parçanın taşıdığı yükler doğrultusunda belirler. Örneğin iç basınca karşı direncin artırılması için lifler daha yatay açılarda sarar. Burulma dayanımı için genellikle 45 derecelik açılar tercih eder. Katmanların tamamı sarıldıktan sonra reçinenin sert bir hale gelmesi sağlar. Bunun için parça fırına konulur ve kürlenmesi bekler. Kürlenme işlemi tamamlandığında kalıptan çıkarılarak nihai karbon fiber boru üretimi gerçekleştirir. Bu yöntem özellikle yüksek basınçlı borular için son derece uygundur.

Karbon Fiber Boru: Pultrüzyon Tekniği

Pultrüzyon yöntemi, sürekli ve sabit kesitte kompozit profiller üretmek için kullanılan bir tekniktir. İsmini “çekme” ve “ekstrüzyon” kelimelerinin bir araya gelmesinden almaktadır. Bu süreçte karbon elyaflar önce makaralardan çekilerek reçine banyosundan geçirir. Böylece elyaflar tamamen reçine ile doyurulur. Elyafların reçine içindeki ıslak hali şekillendirme işleminden geçirdikten sonra ısıtılmış çelik kalıba sokar. Buradan sürekli olarak çekerek işler. Kalıp içindeki yüksek sıcaklık ise reçinenin hızla sertleşmesini sağlar. Kalıptan çıkan ürün sonucunda şekli ve şeklinin tamamlandığı bir kompozit profil elde eder. Bu yöntem sayesinde standart kare veya dairesel kesitteki karbon fiber borular gibi profiller üretebilir. Bu yöntem seri üretim için oldukça verimlidir.

Karbon Fiber Boru: Rulo Sarma Tekniği

Rulo sarma yöntemi boruların yüksek kalitede üretiminde kullanılan bir tekniktir. Bu yöntemde karbon elyafların reçine ile önceden emdirilmiş, “pre-preg” adı verilen kumaşları kullanır. Kumaşlar çelik bir mandrel etrafına sıkıca sarar. Her katman belirli bir açıyla ve basınçla uygulanarak hava kabarcıklarından arındırır. Tüm katmanlar sarıldıktan sonra yapının dışı özel ısıyla daralan bantla kaplar. Bu işlem kürlenme sırasında ek sıkıştırma sağlar. Düzgün bir dış yüzey elde edilmesini sağlar. Sonra tüm yapı elemanı belirli bir sıcaklık ve basınç altında bekletilir. Otoklavda veya fırında sert hale getirir. Bu süreç diğerlerine kıyasla daha fazla emek gerektirir. Ancak en düşük boşluk oranına ve en yüksek performansa sahip ürünler bu yöntemle elde edilebilmektedir.

Farklı Yapısal Birleştirme Teknikleri

Mühendisler karbon fiber boru elemanları kullanarak daha karmaşık yapılar inşa ediyorlar. Örneğin bir bisiklet kadrosunu veya uzay kafesi sistemini oluşturmak için yapılar meydana gelir. Birden fazla borunun bir araya getirilmesinden oluşur. Bu birleştirme işlemlerinde çeşitli teknikler kullanır. Bu teknikler yapıların son performansını etkiler. Hem de doğrudan etki eden maliyet ve boyutunu belirler. En çok tercih edilen birkaç birleştirme tekniği arasında uçtan uca birleştirme bulunur. Tek parça (monokok) üretim yöntemleri de vardır. Eskiden sıkça kullanılan ara parçalı (lugged) yöntemi ise günümüzde pek tercih etmez. Her bir tekniğin kendine özel tasarımları ve imalat süreçleri vardır. Teknik seçiminin doğru yapılması projenin başarısı için son derece önemlidir.

Uç Uca Birleştirme Tekniği

Bu teknikte boruların uçlarının birbirine kaynak yapılması gibi bir işlem yapar. Fakat burada karbon elyaf ve reçine kullanır. Uzmanlar ilk olarak bir araya getirilecek boruların uçlarını hassas açılarla kesmektedir. Tam olarak oturacak şekilde birbirlerine monte eder. Bu adıma “gönyeleme” der. Gönyelenen boruları bir kalıba sabitlemek için kullanılan jig içinde tutar. Daha sonra birleşme noktasının etrafı reçineyle doymuş yeni karbon elyaflarla sarılmaya başlar. Bu sarım işlemi birleşme noktasında güçlü ve sürekli bir yapı oluşturmak için gerçekten önemlidir. Bir sonraki adım olarak tüm yapıya sertlik kazandırılmaktadır. Birleşme noktası fırında kür edilme işleminden geçirir. Bu metot sayesinde çeşitli çaplarda ve şekillerde boruları bir araya getirmek mümkündür. Geniş bir esneklik sunmaktadır. Bu sebeple özel üretim ve prototip çalışmalarında sıklıkla tercih etmektedir.

Tek Parça (Monokok) Üretim

Tek parça üretim günümüzde en gelişmiş yöntemlerden biridir. Bu teknikte tüm yapı tek bir büyük kalıpta tek parça halinde üretmektedir. Bu yöntemde ayrı borular yerine kesilmiş karbon elyaflar kullanmakta ve ekipler bu elyafları kalıba elle yerleştirmektedir. Mühendisler katman katman bu işlemi yapar. Her parçanın yönü ve konumu mühendislik analizlerine göre hassas bir şekilde ayarlanır. Kalıba aynı zamanda şişirilebilir bir mesane de yerleştirmektedir. Tüm katmanlar yerleştirildikten önce kalıp otoklava koyarak kapatır ve işlem tamamlanır. Basınçlı bir ortam olan otoklav içerisinde karbon elyafları kalıba sıkıştırılır. Bunun için yüksek basınçlı hava kullanılmaktadır. Bu işlem sırasında reçine yüksek basınç ve sıcaklık altında katılaşır. Sonunda yapı tek parça haline gelir.

Karbon Fiber Boruların Mekanik Testleri

Mühendisler karbon fiber boruların ve yapıların kalitesini doğrulamak için çeşitli mekanik testler uygular. Bu testlerin amacı, malzemelerin tasarımında öngörülen performansı gerçek dünyada sağlayıp sağlamadığını belirlemektir. Her test, malzemenin belirli bir özelliğini ölçer. Bu testler arasında çekme testleri, basınç testleri ve eğilme testleri yer alır. Bunlar temel mekanik testlerdir. Bu testler uluslararası standartlara (ASTM, ISO vb.) uygun şekilde yapılmaktadır. Bu durum sonuçların güvenilir ve karşılaştırılabilir olmasını sağlar. Test sonuçları malzemenin kalite güvence belgelerinin önemli bir kısmını oluşturur.

Çekme ve Basınç Testleri

Mühendisler çekme dayanımını ve modülü ölçmek için çekme testleri gerçekleştirir. Boru şeklindeki numunenin iki ucundan tutularak kontrollü bir şekilde çekme işlemine tabi tutar. Uygulanan kuvvet ile borunun ne kadar uzadığı hassas sensörler aracılığıyla ölçer. Bu veriler doğrultusunda gerilme-geninim eğrisini oluşturan mühendisler malzemelerin esas mekanik özelliklerini belirler. Ayrıca basınç testleri yaparak malzemelerin ezilmeye karşı gösterdiği direncin de ölçümü gerçekleştirir. Kısa bir boru numunesi iki plaka arasına konularak yavaşça sıkıştırma işlemine tabi tutar. Karbon fiber kompozitler genellikle çekme dayanımından daha düşük basınca dayanıklıdır. Lifler basınç altında bükülmeye eğilim gösterir. Çünkü liflerin matris reçinesini ne kadar iyi desteklediğini test sonuçları gösterir.

Eğilme ve Kesme Testleri

Eğilme testleri borunun ne kadar dirençli olduğunu öğrenmek için yapar. Genellikle üç veya dört noktalı olarak uygular. Boru, test için iki destek arasına yerleştirir. Ardından belirli bir kuvvet uygulayarak borunun ne kadar eğildiği ölçer. Ne yükte kırıldığı da ölçülmektedir. Bu testler borunun rijitliği ve eğilmeye karşı dayanımı hakkında önemli bilgiler sunar. Kesme testleri ise yapışma direncini ölçmek için katmanlar arasında gerçekleştirir. Özellikle kısa numuneler üzerinde uygulanır. Bu testin amacı kompozit malzemelerin delaminasyon riskine karşı direncini göstermektir. Yani katmanlar arasındaki ayrılma riskini ölçer. Bu, yapısal bütünlük için son derece önemlidir.

Karbon Fiber Boruların Teknik Özellikleri ve Avantajları

Karbon fiber boruları bir arada birçok üstün teknik özellik sunar. Bu özellikler onları geleneksel metal borulara karşı güçlü bir alternatif yapar. En bilinen avantajları arasında yüksek mukavemet ve sertlik değerleri yer alır. Bu da kendi ağırlığına oranla sağladığı performansı benzersiz kılar. Ayrıca korozyona karşı mükemmel bir dirence sahiptir. Metaller gibi paslanmaz veya çürümezler. Bu, uzun ömrü boyunca minimum bakım gerektirmesini sağlar. Düşük termal genleşme katsayısı ile boyutsal olarak oldukça kararlı malzemelerdir. Titreşimleri sönümlemekte de önemli rol oynarlar. Karbon fiber boru kullanımını birçok sektör için mantıklı kılan bu özelliklerin kombinasyonudur.

Titreşim Sönümleme Özelliği

Karbon fiber kompozitlerin doğal olarak metallere göre daha iyi titreşim sönümlediği bilinmektedir. Çünkü malzemenin iç yapısı titreşim enerjisini ısıya dönüştürerek absorbe eder. Bu özellik birçok mühendislik uygulamasında önemli avantajlar sunar. Örneğin yüksek hızlı makinelerde veya robotik kollarda istenmeyen titreşimleri azaltır. Sistemin hassas çalışmasını sağlar. Ayrıca hassas ölçüm ekipmanlarının veya teleskopların şasilerinde kullanıldığında faydalıdır. Dışarıdan gelen titreşimlerin kaliteyi bozmamasını da sağlar. Bu nedenlerden dolayı karbon fiber kompozitler konfor odaklı uygulamalarda da tercih edilmektedir. Karbon fiber malzeme, yüksek performanslı bisiklet kadrolarında, özellikle yol yüzeyinden gelen titreşimleri absorbe eder. Sürüş esnasında daha konforlu bir deneyim sunar.

Karbon Fiber Boru Kullanım Alanları ve Endüstriyel Örnekler

Karbon fiber boruların üstün özellikleri sayesinde çeşitli endüstrilerde yaygın olarak kullanıldığı görür. Bu malzemelerin hafif ve yüksek dayanıklılığı kritik olduğunda sık sık tercih eder. Bu malzemeyi havacılığın ve savunma sanayinin ana oyuncuları olarak görmekte haklıyızdır. Uçak yapılarından askeri drone’ların gövdelerine kadar geniş bir yelpazede kullanılmaktadır. Otomotiv sektörü ve motor sporları da bu malzemeyi yoğun şekilde kullanır. Yarış arabası şasilerinden performans parçalarına kadar birçok alanda karbon fiberden üretilmiş parçalar görürüz. Ayrıca endüstriyel uygulamalarda robotik kollar ve yüksek hızlı makine milleri gibi alanlar için de sıklıkla tercih edilen bir malzemedir. Karbon fiber boru teknolojisi, rüzgar türbini kanatlarından spor ekipmanlarına kadar birçok alanda kullanılıyor. Bu malzemeye dayalı uygulama alanları giderek artıyor.

Robotik ve Otomasyon Sistemleri

Endüstriyel robotların kollarında hız ve hassasiyet büyük öneme sahiptir. Robot kolunun hafif olması daha hızlı hareket etmesine olanak tanır. Daha az enerji tüketmesine de olanak tanır. Karbon fiber boruların kullanımı, kolların imalatında çelik veya alüminyumdan daha avantajlıdır. Çünkü çok daha hafif oldukları için robotun daha hızlı ivmelenmesini sağlarlar. Ayrıca yüksek sertlikleri sayesinde kolun ucundaki eğilmeleri minimuma indirirler. Bu da robota çok daha hassas ve tekrarlanabilir hareketler yapma yeteneği kazandırır. Karbon fiber boruların otomasyon sistemlerinde veya montaj hatlarında sıkça kullanıldığı gözlemlenmektedir.

Son İşlemler ve Kalite Kontrol

Karbon fiber boru üretimi tamamlandıktan sonra hemen kullanıma hazır değildir. Çünkü üzerinde çeşitli işlem adımları uygulanması gerekmektedir. İlk olarak kalıptan çıkan karbon fiber borunun üzerinde kalan reçine kalıntıları temizler. Çapakları da temizler. Ardından yüzeyini özenli bir şekilde zımparalayarak boyamaya hazır hale getirirler. Borunun estetik bir görünüm kazanması için yüzeyine astar ve boya uygular. Ek bir koruma katmanına sahip olması da bu şekilde sağlar. Üretimin en önemli aşamalarından biri de kalite kontrolüdür. Üretim sonrasında özellikle kritik olan parçaların kalitesini kontrol ederler. Tahribatsız muayene yöntemleriyle bu kontrolü yaparlar. Ultrasonik testler sayesinde katmanlar arasındaki delaminasyon veya boşluk gibi sorunları tespit edebilirler. X-ray (radyografi), malzemenin iç yapısını ve liflerin yönelimini kontrol etmek için kullanılmaktadr. Bu testler parçanın güvenliğini sağlama amacı taşır.

Karbon Fiber Boru Geleceği Perspektifi ve Zorlukları

Karbon fiberin yaygınlaşmasını engelleyen bazı sorunlar hala mevcut durumda bulunuyor. Bunların en büyük zorluğu maliyet konusudur. Çünkü üretim sürecinin oldukça enerji yoğun ve karmaşık olduğu için karbon fiber daha yüksek maliyetlidir. Geleneksel malzemelere göre maliyeti yüksektir. Başka bir zorluk ise malzemenin kırılgan yapısıdır. Limitleri aşıldığında aniden ve uyarısız bir şekilde kırılabilmektedir. Son olarak termoset reçineli kompozitlerin geri dönüşümü oldukça zordur. Ancak endüstri bu sorunların üstesinden gelmek için sürekli yeni metotlar araştırmaktadır. Gelecekte daha ekonomik üretim metotlarının ortaya çıkması beklenir. Karbon elyafın günlük yaşamda daha yaygın bir şekilde kullanılabilmesine olanak sağlayacaktır.
