Üst Yapı ve İstinat Duvarı Planlaması Hakkında Kılavuz
İstinat Duvarına Giriş ve Denge Prensibi
Doğada ve yapay unsurlarda denge oldukça önemlidir. Bu sebeple mühendislik alanıyla yakından ilişkilidir. Mühendisler tasarımlarında dengeyi sağlamak için gerekli adımları atarlar. Çünkü inşaat projeleri temelde denge üzerine kuruludur. Bu denge sayesinde yapılara uzun ömürlü bir hizmet sunulabilir. İstinat duvarı da bu denge konusuyla ilgilidir. Mühendisler kazı ve dolgu alanlarındaki zemin dengelerini korumak için bu tür yapıları tasarlarlar. İnşaatın ağırlığı ve yapısı, büyük özen gerektiren tasarımı etkileyen faktörlerdendir. Aynı şekilde istinat duvarlarının biçimi ve yapısı da projelerde büyük önem taşır. Bu sebeple tasarım sürecinde titizlik gösterilmelidir. Bu sektör için dayanıklılığın temel ilke olduğu düşünülmektedir. Dolayısıyla bu ilke istinat duvarı tasarımında da geçerlidir.
İstinat Duvarı Nedir ve Neden Yapılır?
İstinat duvarı, farklı seviyelerdeki zeminleri birbirinden ayıran bir yapıdır ve yüksekte kalan zeminin oluşturduğu yanal toprak basıncına karşı koymayı amaçlar. Mühendisler ve peyzaj mimarları, istinat duvarlarını geniş mühendislik ve peyzaj uygulamalarında kullanır. Örneğin, bu duvarlar tepe yamaçlarındaki yol inşaatlarında stabilite sağlar. Ayrıca teraslı bahçeler oluşturmak için de kullanılabilirler. Tasarımcılar, yokuşlu arazileri basamaklar şeklinde düzenleyerek düz ve kullanılabilir alanlar oluşturur. Binaların bodrum katları etrafına inşa edilen duvarlar da birer destek duvarı görevi üstlenir. Bu duvarlar, toprağın bodrum kata yaptığı baskıya karşı binanın direncini artırır. Sonuç olarak, bu yapılar güvenli ve kullanışlı alanlar yaratmayı hedefler.
İstinat Duvarı Tasarım Aşamaları
İstinat duvarı tasarımı oldukça karmaşık bir mühendislik sürecidir. Güvenliği ve uzun ömürlü olması için her adım büyük önem taşır. Mühendisler ilk olarak detaylı bir zemin incelemesi yapar. Bu incelemede toprak özelliklerini titizlikle incelerler ve toprak tipi ile dayanımı gibi kritik verileri detaylı bir şekilde analiz ederler. Daha sonra proje gerekliliklerine göre uygun duvar tipini seçerler, çünkü farklı yükseklik ve zemin koşulları farklı duvar tiplerini gerektirebilir. Son olarak, statik hesaplamalar ve analizler gerçekleştirerek en uygun çözümü bulurlar. İnşaat mühendisleri bu süreçte duvarların taşıdığı yükleri analiz eder ve aynı zamanda duvarın güvenlik kontrollerini sağlar. Bu hesaplamaların sonucunda, uygulama projesini çizmek için son aşamaya geçerler. Duvarın tüm detayları bu aşamada yer alır.
İstinat Duvarı Türleri
İstinat duvarı tasarımı, projenin gereksinimlerine göre çeşitli duvar tiplerini içerir. Her duvar tipinin kendine özgü bir işleyişi ve avantajı vardır. Bu sebeple mühendisler en uygun olanı seçerler. En temel duvar tipi ağırlık tipindeki istinat duvarlarıdır. Bu duvarlar toprağın basıncını kendi ağırlıklarıyla dengelemektedir. Genellikle taş veya kütle betondan oluşurlar. Betonarme konsol duvarlar ise en yaygın kullanılan tiptir. “L” ya da ters “T” şeklinde taban plakasına sahiptir. Ayrıca, temel plağının üzerinde bulunan dolgu toprağının ağırlığı duvarın devrilmesini engeller. Payandalı istinat duvarları da yüksek duvarlar için tercih edilmektedir. Çünkü eklenen payandalar yapıya ekstra destek sağlamaktadır. Modern teknikler arasında günümüzde zemin çivili ve ankrajlı duvarlar da bulunmaktadır. Bu teknikler toprağı güçlendirerek duvarın bir parçası haline getirmektedir.
Ağırlık Tipi Duvarlar
Ağırlık tipindeki duvarlar, en eski ve en temel istinat duvarı tasarım örnekleridir. Bu duvarlar basit bir prensiple çalışır. Toprağın itme kuvvetine kendi ağırlıkları ile direnmektedir. Bu sebepten dolayı kalın ve hacimli bir yapıya sahiptirler. Genellikle harçlı veya harç kullanmayan taş veya kütle beton kullanılarak yapılırlar. Tasarımları kolaydır ve karmaşık hesaplamalar gerektirmezler. Dayanıklı malzemelerden yapıldıkları için uzun süre dayanabilirler. Ancak bu duvar tipinin bazı dezavantajları vardır. Çok malzemeye ve geniş bir temel alana ihtiyaç duyarlar. Bu durum da maliyet ve kapladığı alanın artmasına neden oluyor. Genellikle 3 ila 4 metre yüksekliğindeki duvarlar için ekonomik olmadığı anlamına gelir. Bu tip duvarlar genellikle daha düşük bahçelerde ya da rustik peyzaj düzenlemelerinde estetik amaçlarla tercih edilir.
Betonarme Konsol Duvarlar

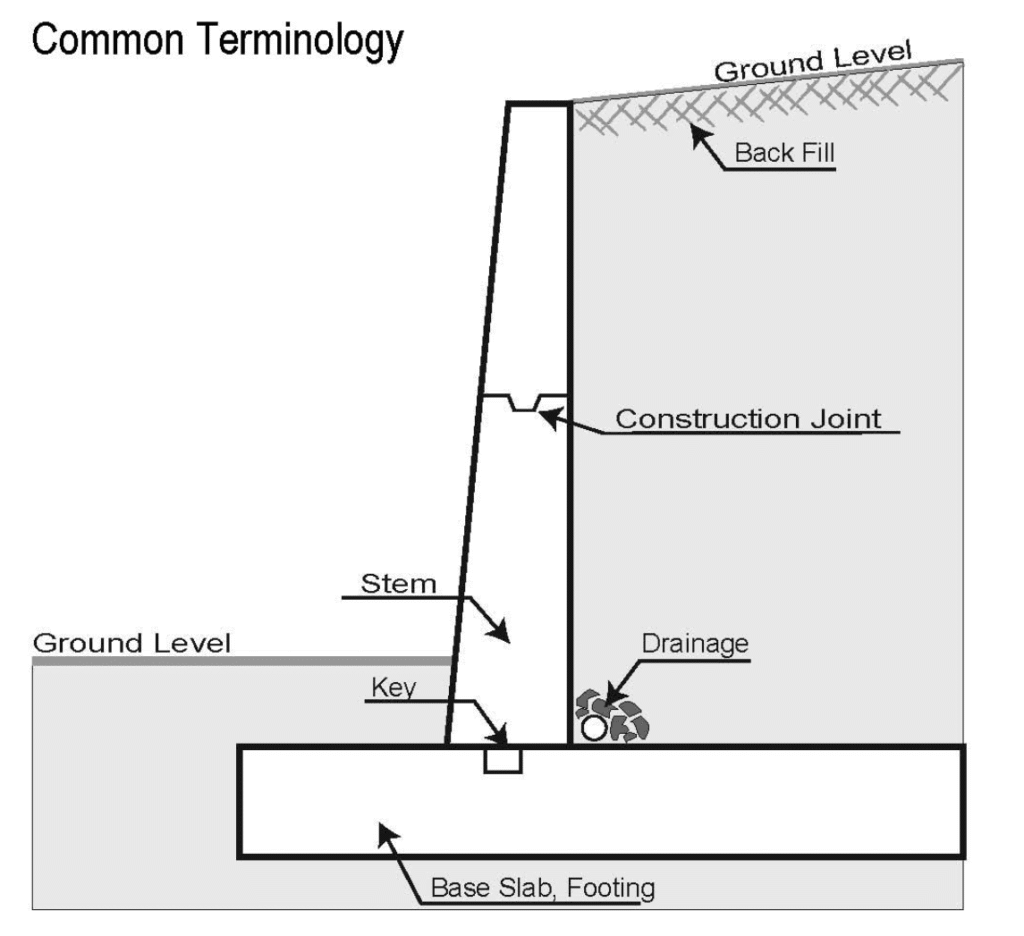

Betonarme konsol duvarları genellikle istinat duvarı tasarımlarında sıkça kullanılan bir yapı tipidir. Çünkü bu duvarlar betonarme tekniğinin sağladığı avantajları değerlendirir. Bu duvarlar genellikle dikey bir gövde ve yatay bir temel plakadan oluşur. Bu iki eleman birlikte monolitik olarak hareket eder. Temel plakası, topuk ve burun adı verilen iki bölümden oluşur. Topuk bölümü dolgu toprağının altında bulunur. Dolgu toprağının ağırlığı topuk plakasına basarak denge sağlar. Bu akıllı tasarım sayesinde duvar daha az malzeme kullanılarak daha stabil hale gelir. Konstrüksiyonda kullanılan duvarlar genellikle 6-7 metre yüksekliğinde olur. Maliyet açısından avantajlı bir seçenek sunarlar. Ayrıca bu duvarların ağırlık duvarlarına kıyasla daha hızlı bir şekilde kurulumu yapılabilir. Daha zarif bir görünüm sunarlar. Bu sebeple modern mühendislik projelerinde sıkça tercih edilen bir duvar tipidir.
Zemin Basıncı ve Hesap Yöntemleri
İstinat duvarı tasarımı genellikle zemin mekaniği ilkelerine dayanır. Mühendisler duvarın arkasındaki toprağın duvara uygulayacağı kuvveti hesaplar. Bu kuvvete yanal toprak basıncı denir. Doğru hesaplandığında tasarımın en önemli adımı haline gelir. Farklı toprak basıncı tipleri şu şekilde tanımlanır: aktif, pasif ve sükunetteki basınçlar. Tasarım genellikle aktif toprak basıncını dikkate alır. Bu basınç hesaplanırken Rankine ve Coulomb gibi klasik teorilerden fayda sağlanır. Sonuç olarak bu teoriler mühendislerin toprak davranışını anlamasına yardımcı olur. İstinat duvarının güvenli bir şekilde inşasını sağlar.
Zemin Basıncı Türleri
Üç farklı basınç türü, duvar ile zemin arasındaki etkileşimi açıklar. Aktif toprak basıncı, duvarın dolgu zemininden uzaklaştığında oluşur. Zemin genişlerken duvara minimum basınç uygular. Bu durum mühendislerin istinat duvarı tasarımında dikkate aldığı bir faktördür. Pasif toprak basıncı ise tersine çalışır. Duvar zemine doğru itildikçe zemin sıkışır ve maksimum dirence ulaşır. Bu maksimum dirence de pasif toprak basıncı denir. Bu değer duvarın kayma güvenliği analizinde önem taşır. Toprağın sükunet halindeki basıncı ise duvarın hiçbir şekilde hareket etmediği durumlarda meydana gelir. Bu durum aslında rijit bodrum duvarları gibi yerinde dökülen yapılar için geçerlidir. Sükunetteki basınç aktif basınçtan daha yüksek bir değere sahiptir.
İstinat Duvarı Denge Kontrolleri
Mühendisler istinat duvarı tasarımı yaparken çeşitli güvenlik kontrollerini gerçekleştirmektedirler. Bu kontrollere stabilite analizleri adını vermektedirler. Bu analizler sayesinde duvarın karşılaşabileceği yüklere karşı sağlam kalacağı doğrulanmaktadır. En önemli kontrol devrilme güvenliğidir. Toprak basıncının duvarı devirmeye yönelik etkisinin hesabı yapılmaktadır. Aynı şekilde duvarın kendi ağırlığının da devrilme riskini engelleyici etkiyi hesaplamak gerekir. İlk başta önleyici etkinin devirici etkiye kıyasla belirli bir oranda büyük olması sağlanmaktadır. İkinci kontrol ise kayma güvenliğidir. Yanal toprak basıncı duvarı temel seviyesinde ileriye doğru itmektedir. Duvarın temel altındaki sürtünme direncine karşı itme kuvveti hesaplanır. Bazen kayma güvenliğini artırmak için duvar temelinin altına “dişler” eklenir. Üçüncü olarak zeminin taşıma kapasitesi kontrol edilir. Bu sayede duvarın zemine uyguladığı toplam basıncın zeminin taşıma kapasitesinden düşük olması sağlanır.
Saha Uygulamasında Dikkat Edilmesi Gerekenler
İstinat duvarının tasarımı ne kadar iyi olursa olsun saha uygulaması da aynı derecede önemlidir. Çünkü uygulama sırasındaki hatalar duvarın performansını büyük ölçüde etkiler. Bu nedenle saha ekipleri, çalışmalarda bazı kritik noktalara özen gösterir. Duvarın arkasındaki su birikintisi, toprağın basıncını aşırı derecede artırabilir ki bu duruma hidrostatik basınç adını veririz. Bu basınç ile başa çıkabilmek için ekipler, duvar arkasına çakıl gibi malzemeler yerleştirir. Ayrıca, duvar üzerinde “barbakan” adında küçük delikler açarlar. Bu delikler, biriken suyun dışarı akmasını sağlar. Geri dolgu malzemelerini yerine koymak da önemli bir konudur. Ekipler, bu malzemeleri katmanlar hâlinde serer. Ardından, her katmanı uygun makineler kullanarak dikkatlice sıkıştırırlar. Böylelikle dolgunun zamanla oturmasını sağlar ve duvara ekstra yük binmesini önlerler. Ayrıca, beton duvarların genişlemesi durumunda ısı değişikliklerini kontrol altında tutmaları gerekir. Bu amaçla genleşme derzleri oluştururlar.
