Windsor Probe Test: Beton Dayanımı İçin Modern Yöntemler

Windsor Probe Testine Giriş

İlerleyen yapı endüstrisi teknolojisi, denetim süreçlerini değiştirmektedir. Mevcut veya yapılacak binalar ile tesisleri yeni teknolojilerle denetlerler. Yapıların güvenilirliği ve destek hesaplamalarını bu yöntemler ile gerçekleştirmektedirler. Gerektikçe bakım, onarım ve güçlendirme çalışmalarına başlamaktadırlar. Bu alanda öne çıkan modern tekniklerden biri de Windsor Probe testidir. Bu test geleneksel yöntemlerin dışında yenilikçiliği ile dikkat çeker. Teknik personel bu testlerde kullanılan teknolojik ekipmanlar sayesinde hızlı ve güvenilir sonuçlar alabilmektedir. Artık günler süren araştırmaları birkaç dakika içinde tamamlamak mümkün hale geldi. Kısa sürede gerçek ve güvenilir sonuçlar elde ederler. Bu sonucun ardından gerekli bakım veya onarım işlerini başlatırlar.

Windsor Probe Test Nedir ve Nasıl Çalışır?

Bu uygulama dünya çapında hızla yaygınlaşan bir deney yöntemidir. Mühendisler tarafından tahribatsız bir mukavemet test yöntemi olarak tanımlanır. Bu test betonun yerinde basınç dayanımını dolaylı yoldan ölçer. Çalışma prensibi “penetrasyon direncine” dayanır. Test sırasında özel bir sürücü ünite adlı birim bulunur. Bu ünite sert çelik probu bilinen bir enerji ile betona fırlatır. Probun betonun içine ne kadar girdiği (penetrasyon derinliği), betonun sertliği hakkında bilgi sağlar. Beton ne kadar sağlam ve dayanıklıysa, prob o kadar az nüfuz eder. Tersi durumda ise daha zayıf beton probun derinleşmesi için zemin hazırlıyor demektir. Bu ölçülen penetrasyon derinliğini betonun basınç dayanımına dönüştürmek için özel tablolardan faydalanırlar. Bu yöntem son derece kullanışlı ve etkilidir.

Testin Bilimsel Dayanağı

Windsor Probe testinin bilimsel temeli basit bir enerji korunumu ilkesine dayanır. Test aleti her atışta standart ve sabit bir kinetik enerji üretir. Bu kinetik enerji betona çarptığında işe dönüşür. Yaptıkları iş ise probun karşılaştığı penetrasyon direnci ile kat ettiği mesafenin çarpımından oluşur. Beton ne kadar dayanıklıysa penetrasyon direnci o kadar yüksek olur. Sabit bir enerji altında yüksek direnç daha düşük bir penetrasyon mesafesiyle sonuçlanır. İşte bu temel fiziksel ilişki testin bilimsel temelini oluşturur. Mühendisler betonun basınç dayanımını güvenilir bir şekilde tahmin etmek için penetrasyon derinliğinden faydalanır. Bu, yöntemin rastgele değil, bilimsel bir temele dayandığını gösterir. Bu prensip ayrıca testin tekrarlanabilir sonuçlar sağlamasını sağlar.

Agrega Sertliğinin Etkisi

Betonun dayanımı sadece çimento hamuruna bağlı değildir. Agrega (çakıl ve kırma taş) da içindeki betonda büyük bir rol oynar. Prob betona doğru ilerlerken bu agregalara da etki eder. Eğer agregalar çok sert ise, probun ilerlemesi zorlaşır. Bu durum betonun daha dayanıklı görünmesine sebep olabilmektedir. Bu etkiyi önlemek amacıyla teknisyenler test öncesinde agreganın sertliğini belirlerler. Genellikle Mohs sertlik skalasına göre bu değeri tanımlarlar. Testin nomogramında veya tablosunda bu değeri kullanırlar. Bu düzeltme faktörü testin doğru sonucunu belirgin şekilde artırır. Farklı agrega tiplerine sahip betonlar arasında karşılaştırılabilir ve güvenilir sonuçlar elde etmek mümkündür. Dolayısıyla agrega tipini belirlemek, testin en önemli ön hazırlık adımlarından biridir.

Geleneksel Yöntemler ile Karşılaştırma

Farklı tekniklerin kullanıldığı beton dayanımını ölçme yöntemleri mevcuttur. Bu yöntemler arasında modern bir alternatif olan Windsor Probe test önemli bir yere sahiptir. Geleneksel yöntemlerle karşılaştırıldığında belirgin farklar bulunmaktadır. Klasik yöntemlerden en bilineni karot alma işlemidir. Diğer yaygın bir tahribatsız test yöntemi ise beton test çekici olarak bilinir. Her yöntemin kendine özgü avantaj ve dezavantajları vardır. Windsor Probe test hız ve pratiklik açısından diğer yöntemlerin önünde yer alır. Ancak her birinin kullanım amacı ve sağladığı detaylı bilgi farklılık gösterir. Mühendisler projeye ve gereksinimlerine uygun en iyi test yöntemini seçerler. Zaman zaman daha doğru sonuçlara ulaşmak için birkaç yöntemi bir arada kullanırlar. Bu durum doğruluğu artırmak için çapraz kontrol sağlar.

Karot Alma (Core Drilling) Yöntemi

Karot alma yöntemi beton dayanımını ölçmek için en doğru sonuçları sağlayan bir yöntemdir. Ancak tahrip edici bir işlem olarak kabul ederler. Oldukça yavaş ve maliyetlidir. Bu prosedürde özel bir matkap makinesi kullanarak yapı elemanından bir numune çıkarırlar. Silindir şeklindeki bu beton numuneye “karot” adı verirler. Elde ettikleri numuneyi testler için yapı laboratuvarına gönderirler. Laboratuvarda pres makinesinde kırarak betonun basınç dayanımını doğrudan ölçerler. Bu yöntem kesin sonuçlar vermesine rağmen sürecin yavaş ve maliyetli olduğunu belirtmek gerekir. Bu bölgelerden bir parça çıkardıkları için yapıda bir zayıflık oluşur. Bu deliği daha sonra yüksek dayanımlı özel bir harç ile tamir ederler. Yapıya fiziksel olarak zarar veren karot alma işlemine sadece zorunlu durumlarda başvurmaktadırlar.

Windsor Probe Testinin Karşılaştırmalı Avantajları

Windsor Probe testinin karot alma yöntemine kıyasla çok daha hızlı olduğunu biliriz. Bir karot numunesinin alınıp test edilmesi günler alabilir. Buna karşılık Windsor Probe testini dakikalar içinde tamamlayabilirler. Ayrıca bu test oldukça az zarar veren bir yöntemdir. Sadece küçük bir probun betona girdiği için yapıya verdiği zararı minimum seviyede kabul edebiliriz. Bu özellik, özellikle özellikleri hassas olan yapılar için büyük bir avantaj sağlar. Windsor Probe test cihazının Schmidt çekicine kıyasla daha güvenilir sonuçlar verdiğini biliriz. Zira Schmidt çekiç sadece yüzey sertliğini ölçerken, Windsor Probe betonun belirlenen derinliğine kadar olan direncini ölçer. Bu durum, onu yüzey koşullarından daha az etkilenir hale getirir. Karbonatlaşma gibi yüzey sertliklerinden daha az etkilenmektedir. Bu sayede hızlı ve güvenilir bir ön değerlendirme yapmak için ideal bir yöntem haline gelir.

Adım Adım Windsor Probe Test Uygulama Süreci

Windsor Probe test uygulaması, eğitimli teknisyenler tarafından belirli prosedürlerin izlenmesini gerektiren bir süreçtir. Bu sürecin doğru şekilde uygulanması sonuçların güvenilirliği açısından büyük önem taşır. İşlem öncelikli olarak test edilecek yüzeyin hazırlanmasıyla başlamaktadır. Ardından teknisyenler test noktalarını belirleyip özel şablonları yerine yerleştirirler. Test işlemine gelindiğinde, probu bu şablondan ateşlerler. Ardından dışarıya ne kadar çıktığını hassasiyet ile ölçerek verileri yorumlarlar. Elde ettikleri verileri yorumlamak için özel tablo veya nomogramlar kullanırlar. Bu adım adım süreç standartlar doğrultusunda tamamlandığında testin doğruluğundan emin oluruz.

Ekipman ve Hazırlık

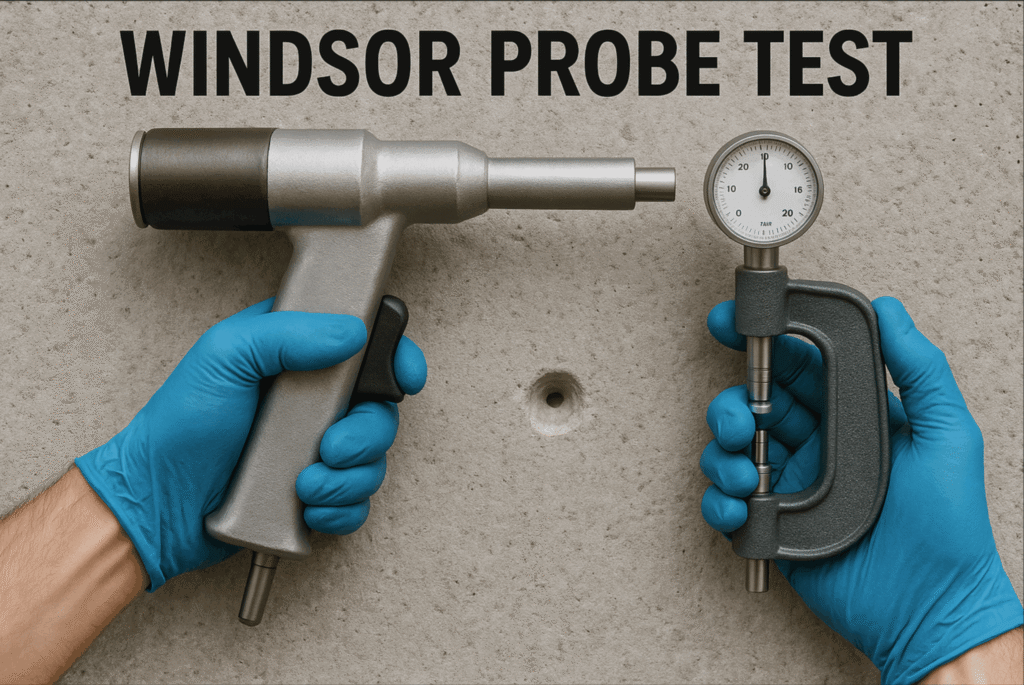

Test yapmak için özel bir ekipman seti kullanırlar. Bu setin ana parçası sürücü ünite veya ateşleme tabancasıdır. Bu ünite probları betona fırlatmak için gerekli enerjiyi sağlar. İkinci önemli eleman olan sertleştirilmiş çelik prob, yüksek hız ve darbeye dayanacak şekilde tasarlanmıştır. Ayrıca üç probun belirli bir düzende ateşlenmesini sağlamak için metal bir şablon kullanırlar. Bu şablon atışların her zaman tutarlı geometride olmasını sağlar. Dışarıda kalan kısmını özel bir derinlik ölçer ile ölçerler. Test öncesinde ekipler ekipmanların kalibre edildiğinden emin olur. Çalışır durumda olduğundan emin olmak için kontroller yaparlar. Test edilecek betonun agrega (çakıl) tipini ve sertliğini de önceden belirlerler. Böylelikle sonucun doğru bir şekilde yorumlanabilmesi için gerekli bilgilere sahip olurlar.

Testin Yapılması ve Verilerin Değerlendirilmesi

Operatör öncelikli olarak test edilecek beton yüzeyini temizler. Yüzeyde sıva veya boya gibi gevşek bir katman olmadığından emin olur. Eğer gerekirse yüzeyi taşlama makinesi ile düzeltebilirler. Daha sonra demir donatı olup olmadığını kontrol etmek için bir donatı tespit cihazı (pachometer) kullanırlar. Doğrudan donatının üzerinde test yapmak yanıltıcı sonuçlar verebilir. Uygulanacak nokta belirlendikten sonra metal şablonu sıkıca beton yüzeyine yerleştirirler. Ardından sürücü üniteyi şablondaki deliklerin üzerine sırayla yerleştirerek üç probu ateşlerler. Sonrasında her probun ne kadar dışarıda olduğunu özel bir derinlik ölçer ile ölçerler. Üç ölçümün ortalamasını alırlar. “Açıkta kalan prob uzunluğu” değerini elde ederler. Bu bilgi ile betondaki agreganın sertliğini üreticinin sağladığı nomogramda bulurlar. Bu nomogram penetrasyon değerini betona basınç dayanımına (MPa veya psi olarak) dönüştürür.

Windsor Probe Test Uygulamada Kalite ve Güvenilirlik Faktörleri

Windsor Probe testinin doğru sonucunu almak, birçok faktöre bağlıdır. Test cihazının yanı sıra testin nasıl uygulandığı da sonucun doğruluğunu etkiler. Bu sebeple güvenilir bir test süreci sağlamak için belirli kalite standartlarına uymalıdırlar. Cihazın düzenli olarak kalibre edilmesine büyük önem vermelidirler. Ayrıca test operatörünün bilgi ve deneyim seviyesinin yüksek olması gerekir. En iyi cihaz bile hatalı bir uygulama ile yanıltıcı sonuçlar verebilmektedir. Son olarak elde edilen verilerin doğru şekilde analiz edilmesine özen göstermelidirler. İstatistiksel bir yaklaşım benimsemek, tek bir noktanın verilerinden daha güvenilir olur.

Cihaz Kalibrasyonu ve Bakımı

Test sonucunun doğruluğunu sağlamak için kullanılan ekipmanı doğru şekilde kalibre etmek önemlidir. Cihaz üreticisi düzenli aralıklarla kalibrasyon yapılmasını önermektedir. Kalibrasyon sürecinde bilinen özelliklerdeki test blokları üzerinde test yapılması gerektiğini belirtir. Ölçülen değerlerin beklenen değerler ile uyumlu olup olmadığını kontrol ederler. Böylece ekipmanın doğru çalıştığını garanti altına alırlar. Ayrıca ateşleme mekanizmasının ve derinlik ölçerin düzenli bakımının yapılması da önemlidir. Ateşleme mekanizmasının zayıf olması durumunda prob daha az enerjiyle atılabilmektedir. Bu, hatalı sonuçlar elde edilmesine neden olabilir. Bakım ve kalibrasyonu düzenli olarak yaparlarsa testin tekrarlanabilir ve güvenilir olmasını sağlarlar.

Operatör Yetkinliği ve Sertifikasyonu

Windsor Probe testini yapan bir teknisyenin deneyimi oldukça önemlidir. Büyük bir rol oynar. Operatörün doğru test noktasını seçmesi gerekir. Donatı üzerinden atış yapmaktan kaçınılmalıdır. Ayrıca şablonun ve cihazın yüzeye tam olarak dik tutulması önemlidir. Çünkü cihazın yüzeye tam oturmaması enerjinin bir kısmının kaybolmasına sebep olabilir. Bu durum da probun daha az ilerlemesine neden olabilir. Betonun daha dayanıklı görünmesine yol açabilir. En önemlisi operatörün sonuçları doğru şekilde okuyup yorumlayabilmesidir. Agreganın sertliğini doğru biçimde belirlemeli ve nomogramı uygun şekilde kullanmalıdır. Bu sebeple bu testleri gerçekleştirecek personelin genelde özel eğitim almış olması gerekir. Üretici firmalar veya meslek kuruluşları tarafından sağlanan sertifikasyon süreçlerinden geçmeleri gerekir. Bu şekilde hatalı uygulamaların önüne geçerler.

İstatistiksel Analiz ve Veri Yönetimi

Bir test sonucunun yapının tamamı hakkında kesin bir bilgi vermediğini bilmeliyiz. Güvenilir bir değerlendirme için yapıdan çok sayıda test noktası almalıdırlar. Genellikle bir yapı elemanından en az 9-10 adet test yaparlar. Bu sonuçların istatistiksel analizini yaparlar. Ortalama değeri ile standart sapmayı ve en düşük değeri belirlerler. Yüksek standart sapma betonun homojen olmadığını gösterir. Bu istatistiksel yaklaşım tek bir hatalı ölçümün genel sonucunu etkin bir şekilde engeller. Sonuçlar yapının genel dayanımını daha doğru bir şekilde yansıtır. Verileri detaylı raporlar aracılığıyla sunarlar. Bu raporlar, yapı risk değerlemesi için temel bir belge oluşturur.

İlgili Standartlar ve Yönetmelikler

Windsor Probe testinin uluslararası alandaki uygulamalarını belirli standartlar doğrultusunda yaparlar. Bu standartlar sayesinde testin güvenilir bir şekilde yapıldığından emin olurlar. ASTM (Amerikan Test ve Malzeme Topluluğu) tarafından yayınlanan ‘ASTM C803’ standardını bu test için kullanıyorlar. Testin nasıl yapılacağını detaylı bir şekilde tanımlar. Bu standart, hangi ekipmanların kullanılacağından kalibrasyon gerekliliklerine kadar her detayı içerir. Ayrıca sonuçların nasıl hesaplanacağını ve raporlanacağını da açıklar. Uluslararası projelerde bu standarda uygun olmanın genellikle bir zorunluluk olduğunu unutmamalıyız. Ülkemizde ise özellikle deprem yönetmelikleri önemlidir. Riskli yapıların belirlenmesine ilişkin kurallar da önemlidir. Bu konuda Çevre, Şehircilik ve İklim Değişikliği Bakanlığı’nın yayınladığı rehberler yol gösterici niteliğindedir. Bu yönetmelikler Windsor Probe testinin hangi koşullarda ve nasıl uygulanması gerektiğini de açıklar.

Windsor Probe Testi Kullanım Alanları ve Kentsel Dönüşümdeki Rolü

Windsor Probe testinin kullanım alanları oldukça geniştir. Çeşitli betonarme yapıların test edilmesini içerir. Binaların yanı sıra tesisler ve köprüler gibi farklı ortamlarda bu testi uygularlar. Özellikle kentsel dönüşüm projelerinin artmasıyla bu yönteme olan ilgi de giderek artmaktadır. Deprem riskine sahip eski yapıların dayanıklılığını hızlıca belirlemek için bu tekniği tercih ederler. Binanın oturulabilir durumda olup olmadığını anlamak için yüzlerce binayı kısa sürede tarayabilirler. Bu sayede hayati kararları hızla alabilirler ve can güvenliği sağlarlar. Büyük bir şehrin belediyesi binlerce binayı bu şekilde tarayabilmektedir. Riskli yapıları tespit ederek detaylı incelemelere öncelik verirler. Bu tarama sonucunda kaynakların en etkili şekilde kullanılmasını sağlarlar. Ayrıca yangın sonrası hasarın tespiti için de bu testten faydalanırlar.

Windsor Probe Testinin Avantajları ve Sınırlılıkları

Her test yöntemi gibi Windsor Probe testinin de güçlü ve zayıf yönleri vardır. Bu yaklaşımın en büyük faydası zaman tasarrufudur. Muayene sürecinde daha az personel gerektirir. Bu durum maliyet açısından da avantaj sağlar. Ayrıca binaya minimum düzeyde zarar vermesi önemli bir artı olarak kabul edilmektedir. Neredeyse tahribatsız olması özelliği, onu özellikle tarihi yapılar için ideal hale getirir. Ancak test sonuçları betonun içerisindeki agregaya (çakıl) bağlı olabilir. Tipine ve sertliğine oldukça bağlıdır. Operatörün doğru agrega sertliğini bilmeden yanlış sonuçlar elde edebileceğini biliriz. Bu test dolaylı bir ölçüm yöntemidir. Yani doğrudan dayanımı ölçmez. Ancak penetrasyon direncinden yola çıkarak tahmin eder. Bundan dolayı yasal bir anlaşmazlık veya kesin bir kararda sonucunu karot deneyi ile doğrulamaları gerekir.
