Jet Grout Kolon Nedir?
Zemin iyileştirmede Jet Grout Kolon tekniğinin ne kadar önemli bir yere sahip olduğu sık sık görülür. Esas olarak zayıflamış veya çökmeye eğilimli toprakların dayanıklılığını artırmaya yardımcı olur. Bu yöntem, yüksek basınçlı su jeti ile çimento şerbetinin (grout) zemine enjekte edilmesiyle çalışır. Böylelikle zeminin taşıma kapasitesi artar. Yapılara güvenli bir şekilde dayanma özelliği kazandırır. Örneğin bazı büyük şehirlerde yapılaşma ve yer altı çalışmaları sırasında zemine ağır yükler verilir. Bu durum toprağın yapısını bozabilmektedir. İşte Jet Grout Kolon tekniğinin devreye girdiği yer burasıdır. Bu özel uygulamayla zemin, daha stabil ve dayanıklı hale gelir. Sonuç olarak daha fazla inşaat veya yapının güvenle desteklenmesi mümkün olur.
Zemin iyileştirme yöntemleri içerisinde Jet Grout Kolon oldukça ileri ve etkili bir yol olarak görülebilmektedir. Uzmanların görüşlerine göre, özellikle büyük yapılar için bu tekniğin önemi daha da artar. Kritik altyapı projelerinde de bu geçerlidir. Jet Grout Kolon ile oluşturulan kolonlar, zemindeki boşlukları doldurur. Aynı zamanda zeminin yük taşıma kabiliyetini de ciddi ölçüde geliştirir. Böylelikle inşaat ve madencilik gibi sektörlerde kullanıma hazır olur.
Bina Sağlığı ve Zemin İlişkisi
Binalar bizim yaşantımızın önemli kısmını oluşturuyor. Dolayısıyla sağlığımızı doğrudan etkileyen unsurların başında geliyor. Binaların sağlamlığı, bizim için güvenli bir yaşam alanı anlamına geliyor. Örneğin, uzman mühendislerin çalışmaları bu konuda çok önemlidir. Onlar, binaların sağlam ve dayanıklı kalmasına yönelik çalışmalar yapar. Farklı yöntemler kullanırlar. Bu yöntemlerin bir tanesi de jet grout kolon tekniğidir. Zeminin sağlamlığını artırmak için oldukça etkili bir yöntem olduğu düşünülüyor. Bu teknikleri uygulayan uzmanlar, onun birçok avantaj sunabileceğini vurgularlar. Bunun için önce doğru bir araştırma ve tespit yapılması gerekir. Ekipler, bu iyileştirme yönteminin gerçekten işe yarayacağından emin olduğunda uygulamaya koyarlar.
Jet grout kolonu tam olarak nedir? Aslında, bu yöntem zeminin dayanıksız yerlerinde kullanılmaktadır. Ana hedef, zayıf zeminleri daha stabil hale getirerek bir binanın inşaatı için güvenli bir temel oluşturmaktır. Bu yöntem, daha zayıf zeminleri inşaat için uygun hale getirmeye yardımcı olur. İnşaata başlamadan önce zemini güçlendiriyor. Böylece, daha sağlam bir temel oluşturuluyor. Bu da binanın stabilite ve güvenlik bakımından daha iyi olmasını sağlıyor.
Jet Grout Kolon Tekniğinin Çalışma Prensibi
Jet grout kolon, zemin iyileştirme ve temel projeleri için yaygın olarak kullanılan bir yöntemdir. Temel tanıma bakıldığında, bu teknik su jeti kullanılarak zeminin stabilize edilmesi yoluyla çalışır. Jet Grout işlemi, yüksek basınç altında suyun enjeksiyonu ile gerçekleşir. Bazen jet grout karıştırma maddelerinin zemin içindeki boşluklara enjeksiyonu ile gerçekleşir. Bu süreç, zeminin mukavemetini ve stabilize olmasını sağlar. Zeminde boşluklar veya zayıf bölgeler olduğunda, bunların doldurulması için Jet Grout uygulaması tercih edilmektedir. Dayanıklılığın artırılması için de bu yapılmaktadır. Bu yöntem inşaat mühendisliğinin yanı sıra jeolojik çalışmalar sırasında da kullanılır. Özellikle kazı işleri sırasında veya toprak koşullarının iyileştirilmesine ihtiyaç duyulan durumlarda bu teknik sıklıkla uygulamaya konur. Jet Grout teknolojisi çalışırken ana unsur suyun yüksek hız altında zemin içerisine sıkıştırılmasıdır. Bu işlemin ardından zemini daha dayanıklı hale getirmede etkilidir. İşlem esnasında karıştırma maddeleri ilave edilebilmektedir. Bu sayede zeminin yapısı daha da geliştirilmektedir.
Zemini İnşaat Malzemesine Dönüştürme
Jet grout kolon, zemini güçlendirerek daha stabil bir temel oluşturmaya yardımcı olan bir tekniktir. Bu yöntem, yerleşik zemini değiştirmek için tasarlanmış bir tür zemin iyileştirme yöntemidir. İşlem şöyle yürür: yüksek basınçlı bir sıvı jeti zemine uygulanır. Bu jet zayıf zemindeki yapıyı kırar. Daha sonra bu parçalanan zeminle bir çimento karışımı eklenip karıştırılmaktadır. Sonucunda “soilcrete” denilen sağlam bir kolon ortaya çıkar. Bu, yeraltında kalıcı ve dayanıklıdır. Bu şekilde zemin adeta doğal bir inşaat malzemesine dönüşür. Kolonlar, üzerine konumlandırılacak yapılardan gelen yükleri güvenle taşır. Veya zeminin genel davranışını iyileştiren ve onu daha stabil hale getiren bir yöntem olarak ortaya çıkar. Bu teknoloji, gerçekten mühendislik dünyasında öncü bir rol oynar. Bu nedenlerle profesyoneller sıklıkla jet grout kolonu tercih ederler.
Jet Grout Kolon Hangi Zeminlerde Uygulanır?
Jet grout kolonlar, zemin koşullarını iyileştirmek için son derece etkili bir yöntem olarak görülmektedir. Özellikle stabil olmayan yerleri düzelten mühendisler tarafından tercih ediliyor. Zeminlerin taşıma kapasitesini artırarak daha güvenli yapıların oluşturulmasını sağlarlar. Örneğin, kum ya da çakıl gibi gevşek zeminlerde oldukça başarılı sonuçlar alınır. Yumuşak killi alanlar ve sıkışabilen siltli zeminler gibi, diğer zemin tiplerinde de bu yöntem uygulanabiliyor. Yapı yüklerini kaldıramayan zeminlerdir bunlar. Bu zemin türleri, inşa edilecek yapılara güvenli bir temel sunamadığından, jet grout kolon gibi güvenilir çözümler gerekir.
Yer altındaki su seviyeleri yüksek olduğunda, jet grout kolon kullanıldığında ortaya çıkan sağlam eleman, koruyucu oluyor. Bu sağlam eleman, hem yeraltı suyu problemine karşı koruma sağlar hem de zeminlerde olabilecek oturmaları engelleyerek daha kararlı bir yüzey oluşturur. Yer altı suyunun yüksek olduğu alanlarda jet grout tekniği de kullanılıyor. Bu tekniğin esnekliği gerçekten dikkat çekici. Diğer yöntemlerin zorlandığı koşullarda başarıyla uygulama kabiliyeti var. İşte bu nedenlerle jet grout kolon tekniği birçok projede öne çıkıyor ve tercih ediliyor.
Sıvılaşma Riski Taşıyan Zeminler
Bir bölgenin stabilitesini sağlamak ve inşa edilen yapının uzun ömrünü uzatmak için zemini güçlendirmek çok önemlidir. Sıvılaşma riski taşıyan zeminler, deprem gibi büyük sarsıntılar karşısında kolayca şekil değiştirebilir. Yüksek gerilmeler karşısında da bu durum yaşanır. Dolayısıyla bu zemini iyileştirerek daha sağlam hale getirmek gerekmektedir. Sıvılaşma riskini azaltmak için çeşitli yöntemler uygulanabilmektedir. Örneğin, yer altı suyu seviyesini düşürmek veya zeminin yoğunluğunu artırmak gibi. Deprem gibi afetlerin yaşandığı bölgelerde zeminin davranış biçimi değişebilir. Özellikle suyla doygun kumlu arazilerde yaşanan zemin sıvılaşması büyük bir tehlike oluşturur. Bu olay olduğunda, suya doygun kumlu zeminlerin mukavemeti kaybolur ve bir sıvı gibi davranmasına sebep olur. Sonuç olarak üzerindeki binaların yan yatmasına veya göçmesine neden olabilmektedir.
Sıvılaşmayı önlemenin etkili çözüm yöntemlerinden biri ‘jet grout kolon‘ tekniğidir. Uzman ekipler, sıvılaşma riski taşıyan araziler üzerinde belirli bir düzen ve mesafede kolonlar yerleştirir. Bu kolonlar, zemini daha sağlam hale getiren, iç yapıda bir iskelet sistemi oluşturur. Böylece deprem sırasında zemini bir bütün olarak hareket ettirmesini sağlar. Sarsıntılardan meydana gelebilecek su basıncının artmasını önler. Zemin katı ve dengeli kalmasında etkili bir şekilde devreye girer. Jet grout kolon uygulaması bu yapıları depremden korumada hayati önem taşıyan bir rol üstlenmektedir. Depremin etkilerini en aza indirmek açısından bu uygulama son derece değerlidir.
Derin Kazı Destek (İksa) Sistemleri
İksa, derin kazı projelerindeki en kritik destek sistemlerinden biridir. Bu sistem, geniş ve karmaşık kazı projelerinin stabilitesini sağlar. Şehir merkezlerindeki kazı çalışmaları genellikle derin temel veya bodrum katları gerektirir. Ancak bu kazılar sırasında komşu binalar ve çevredeki toprak da dikkate alınmalıdır. İşte burada jet grout kolonlar devreye girer. Bu destek sistemleri, kazı yapılacak alanların çevresine yerleştirilen bitişik kolonlardan oluşmaktadır. Aslında yeraltında bir duvar gibi çalışırlar. Bu kolonlar toprağın kazı alanına doğru kaymasını veya göçmesini etkili bir şekilde engeller. Ayrıca, yeraltı suyu kazanın dibine sızmasını önler. Bu yöntemin avantajları özellikle dar alanlarda veya komşu yapılara yakın olduğu yerlerde daha belirgindir. Tarihî binaların ya da hassas donanımların yakınındayken dahi sorunsuz bir şekilde kullanım imkanı tanır. Bu yöntem, daha az titreşim yaratarak geleneksel yöntemlerden ayrılıyor. Bu sayede, çok daha geniş bir uygulama yelpazesine sahip oluyor. Farklı çevresel koşullarda bile güvenle uygulanabiliyor.
Su Geçirimsizlik Perdeleri Oluşturma
Yapıların suyun olumsuz etkilerinden korunmasını sağlamak için çözümler geliştirmek önemlidir. Sıcaklık, nem ve suyun duvarları ve döşemeleri aşındırması gibi sorunlardan etkilenen binalar için su geçirmez çözümler geliştirilmektedir. Bu, su ile temas eden yapısal elemanların dayanıklılığını korumayı ve binanın iç mekanını güvenli tutmayı amaçlar. Su geçirmezlik perdeleri, inşaat sektöründe sıklıkla karşılaşılan bir soruna etkili bir çözüm sunar.
Mühendisler, barajların temelleri altında ya da derin kazıların etrafında su sızıntılarını önlemek için bazı yöntemler kullanıyor. Örneğin, yeraltında su geçirmez duvarlar oluşturmak için jet grout kolon tekniğine başvuruyorlar. Bu yöntemle birbiriyle bitişik veya kesişen kolonlar inşa ederek suyun yeraltından geçişini tamamen engelliyorlar. Bu sayede, yalnızca yapıların güvenliği artırılmaktadır. Aynı zamanda yeraltı suyu seviyeleri de kontrol altında tutuluyor. Benzer şekilde, atık depolama sahalarına yakın bölgelerde de bu teknik uygulanıyor. İşte buradaki amaç, kirli suyun yeraltı suyu kaynaklarıyla karışmasını önlemektir. Yeraltında bir bariyer oluşturulması, çevreyi korumak için son derece önemlidir. Jet grout kolon tekniğinin bu şekilde uygulamaları, çevreye katkıda bulunduğu örnek durumları içerisinde yer alıyor.
Jet Grout Kolon Tasarım Parametreleri
Bir jet grout kolonun başarılı şekilde inşa edilmesi, doğru tasarım parametrelerinin doğru şekilde seçilmesine bağlı. Bunun için mühendisler, zemini inceliyor. Etüt raporlarından elde edilen verilerle parametreleri belirliyor. Zemini oluşturan her malzeme farklı şekilde çalışıyor. Bu nedenle her proje farklı çözümler gerektiriyor. En önemli faktörler arasında, kolonun kalitesini belirlemede enjeksiyon basıncı önemli rol oynuyor. Çekme hızı ve grout oranları gibi parametreler de önemlidir. Bu parametrelerin her biri, kolonun kalınlığını, kuvvetini ve düzenliliğini doğrudan etkiler. Mühendislerin amacı bu parametreleri en iyi şekilde optimize etmektir. Ulaşılmak istenen sonuçları en ekonomik şekilde elde etmektir. İşte bu nedenle iyi tasarlanan bir kolon büyük önem kazanıyor.
Grout Karışım Oranları
Çimento-su karışımının niteliği sonucunuzda belirleyici bir role sahiptir. Su ile çimentonun oranı karışımın tutarlılığını ve gücünü belirgin bir şekilde etkiler. Büyük çoğunlukla, inşaat uzmanları bu oranı 1.0 ile 1.5 arasında tutmaya dikkat eder. Düşük su-çimento oranı daha dayanıklı bir yapısal bütünlük sağlasa da, işlenebilirliği ve pompalanabilirliği bir hayli zorlaştırır. Bu sebeple mühendisler projenin spesifik gereksinimlerine uygun bir dengeleme sağlamak durumundadır. Gerektiğinde, bentonit gibi bazı kimyasal katkılar da bu karışımların bileşimine dâhil edilebilmektedir. Bentonit sayesinde karışımlar daha istikrarlı bir forma ulaşır. Daha kaliteli bir üretim gerçekleştirilebilir. Kalitede ufak bir artış, bütünün gücünü ciddi derecede etkileyebilmektedir.
Jet Grout Kolon Uygulama Aşamaları
Jet grout kolon uygulaması, uzmanlık ve özenli planlama gerektiren bir süreçtir. Bu yöntemin başarısı, birkaç temel adımın doğru bir şekilde gerçekleştirilmesine bağlıdır. İlk aşama, sahadaki hazırlık çalışmalarıdır. Bu, jet grout makinesi, özel pompalar ve çimento depolama biriminin teslim edilmesi ve kurulumunu içerir. Teknik ekibin sonraki adımı, projenin özellikleri baz alınan yer seçimini yapmak ve işaretlemektir. Mühendisler, aplikasyon çalışmaları sırasında projenin belirli gereksinimleri doğrultusunda kolonların nereye yerleştirileceğini belirler. Bu noktaları sahada hassas bir şekilde işaretler. Ardından, jet grout uygulamasının asıl süreci başlar. Bu uygulama, iki temel aşamayı içerir: delik delme ve yüksek basınçla malzeme enjeksiyonu. Her bir aşamanın doğru ve kesin planlanması, başarılı bir sonucu doğrudan etkiler. Her jet grout kolonu için ekipler aynı adımları dikkatle tekrarlıyor.

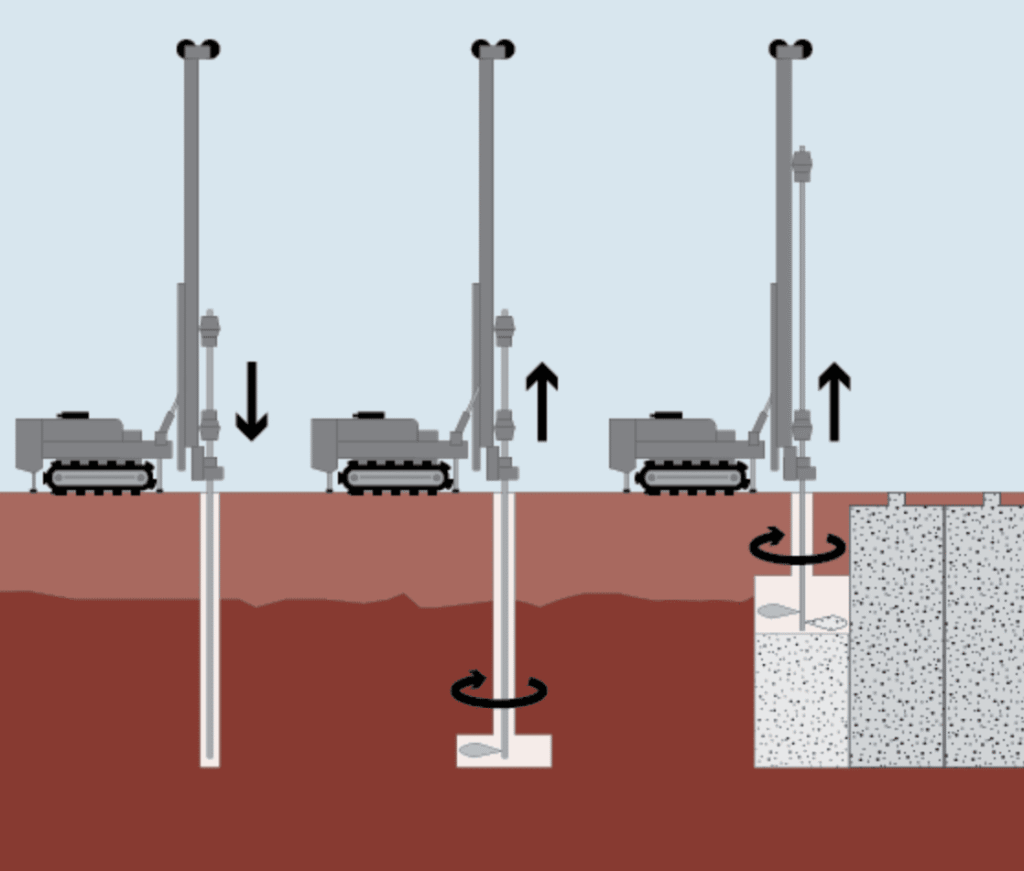

Delgi ve Enjeksiyon Süreci
Uygulamanın başlangıcı olan delme adımıyla başlıyor. Bunu yapmak için özel bir delgi makinesi, yani tij, kullanılmaktadır. Tij, kolonun oluşturulacak noktada bir delik açar. Delgi işlemi, projenin amacına ulaşabilmek için gereken derinlik elde edilene kadar devam eder. Aynı zamanda, tijin ucundan su veya hava püskürtme yoluyla deliğin açık kalması sağlanır. Derinlik elde edilmeye başladığında, en önemli aşama olan enjeksiyon işlemine geçilir. Bu noktada, güçlü bir pres pompa kullanılmaktadır. Bu pres pompa, önceden çimento-su karışımıyla hazırlanmış özel bir malzeme olan grout’u tijin içinden ileri iter. Kolon deliğine püskürtür. Karışımın tijden çıkış hızı çok yüksektir (genellikle 200 m/s üzerindedir). Oluşan jet akımının muazzam bir kinetik enerjisi var. Bu enerjiyle zemini kesip parçalayarak çevresiyle bir anda iç içe geçiyor. Bu süreçte zeminden aldığı parçaları da birlikte götürür.
Kolon Oluşumu ve Parametre Kontrolü
Operatör, delgi tijini yavaş yavaş döndürerek yukarı doğru çekerek enjeksiyon işlemini yürütür. Bu eylem, hem zeminin hem de çimento karışımının birbiriyle bütünleşerek homojen bir yapı oluşturmasına yardımcı olur. Silindirik bir kolonun oluşmasını sağlar. Bu kolonun boyutları, kullanılmakta olan basınç seviyesine bağlıdır. Enjeksiyon hızına ve zemin koşullarına bağlı olarak değişiklik gösterir. Projede çalışılan koşullara bağlı olarak mühendisler, gerekli parametreleri önceden saptarlar. Uygulama esnasında operatörlerin de bu parametreleri sık sık gözetlemeleri gerekir. Bunu, operasyonun yapıldığı kabin içerisinde bulunan özel bir panele bakarak yaparlar. Bu panel, işlem gerçekleşirken gerçek zamanlı olarak basınç, akış hızı ve işlem derinliği gibi verileri gösterir. Üretimde her jet grout kolon aynı standartta ve istenilen kalite düzeyinde olabilmektedir. Bu garanti edilir.
Jet Grout Yönteminin Farklı Tipleri
Mühendisler farklı zemine uyarlanan projelerde, uygulama hedeflerine göre üç farklı jet grout teknolojisi kullanmaktadır. Bu metodolojiler temel olarak grout enjeksiyonunda kullanılan akışkanların sayısına bağlı olarak birbirlerinden ayrılabilmektedir. Tek akışkanlı sistem, iki akışkanlı sistem ve üç akışkanlı sistem olarak sınıflandırılmaktadır. Her bir sistem farklı avantajlar ve kullanıldığı uygulamalara sahiptir. Bu sistemlerin hangisinin seçileceği genellikle proje öncesinde yapılan ön işlemler ve analiz sonuçlarına bağlı olarak belirlenmektedir.
Tek Akışkanlı Sistem (Jet 1)
Tabii ki, bu jet grout kolon sisteminin temel versiyonu. Burada, işletmedeki kişiler sadece su ve çimentodan oluşan bir karışıma yüksek basınç uyguluyor. Bu karışıma “grout” deniliyor. Püskürtülen su ve çimento akışı hem zemini belirli bir düzeyde kesme amaçlıdır. Hem de zemine karışıp birlikte bir kolon oluşturarak çalışıyor. Bu metot diğerlerine kıyasla daha az karmaşık zeminlerde ve gevşek zemin tiplerinde kullanıldığında fayda sağlıyor. Ekonomik ve basit olduğu için uygulaması daha hızlı ve düşük maliyetli oluyor. Buna karşın, oluşan kolonların çapı diğer tiplere göre biraz daha sınırlı kalabiliyor. Bunlara ek olarak ortaya çıkan kolonların homojen yapılarının da diğer metotlara göre daha düşük seviyelerde kalması da mümkündür.
Çift Akışkanlı Sistem (Jet 2)
Jet 2 olarak da bilinen çift akışkanlı sistem, tek akışkanlı yöntemin etki alanını ve gücünü artırmak için tasarlanmıştır. Mühendisler bu teknikte, iç içe geçmiş özel bir nozul kullanır:
- İçteki nozuldan yüksek basınçla çimento-su karışımı (grout) püskürtülür.
- Eş zamanlı olarak, bunu çevreleyen dıştaki nozuldan çok daha yüksek basınçlı hava enjekte edilmektedir.
Basınçlı havanın oluşturduğu bu kalkan, grout jetinin enerjisini ve parçalama gücünü önemli ölçüde artırır. Bu etkileşim sayesinde, Jet 1 sistemine kıyasla daha geniş çaplı ve daha homojen yapıda kolonlar elde edilmektedir. Bu yöntem, özellikle daha sıkı veya dirençli zeminlerde daha iyi sonuçlar verdiği için tercih edilmektedir.
Üç Akışkanlı Sistem (Jet 3)
Bu sistem, en güçlü jet grout kolon yöntemini sunar. Burada, işlemler için üç farklı akışkan kullanılıyor. Bu sistemde, özel delgi ucundan eş zamanlı olarak üç farklı akışkan püskürtülür: Zemini parçalamak için yüksek basınçlı su jeti, bu jetin etkisini artırmak ve malzemeyi taşımak için basınçlı hava ve oluşan boşluğu anında doldurmak için düşük basınçlı çimento şerbeti. Böylece zemin, neredeyse saf beton kolonla değiştirilmiş olur. Bu metot, inşaatlarda en yüksek dayanımı ve en büyük çapı garanti edebiliyor. Ancak uygulaması son derece karmaşık ve pahalı. Genelde son derece zorlu ve özel projelerde tercih ediliyor.
Jet Grout Yönteminin Avantajları
Jet grout kolon yöntemi, diğer zemin iyileştirme teknikleri arasında özel bir yere sahip. Bu yöntemin tercih edilmesindeki neden, sunduğu üstün özellikleri içinde gizlidir. Örneğin, uygulama alanı gerçekten çok geniş. Hemen hemen her tür zeminde, çok yumuşak killerden sıkı kumlara kadar, başarılı bir şekilde çalışabiliyor. Aynı zamanda, jet grout kolon yöntemi geleneksel kazık yöntemlerine kıyasla daha hızlı bir imalat süreci sunuyor. Projelerin süresini önemli ölçüde kısaltıyor. Buna ek olarak, çevre üzerinde minimum bir etkiye sahip. Uygulama sırasında oluşan gürültü ve titreşim diğer geleneksel metotlara göre daha az. Bu özellikler, özellikle şehir içi projelerde ve tarihi ortamlarda çalışırken son derece faydalı olabilir. Bunlar, korunma altına alınan veya tarihî öneme sahip yapıların korunmasına yardımcı olan özel proje türleri için özellikle uygundur.
Kalite Kontrol Süreçleri
Jet grout kolon imalatının kalitesi, projenin güvenliğini garantilemek için çok önemli. Çünkü bu işlemler sırasında meydana gelebilecek herhangi bir hata, sonradan telafisi güç sorunlara yol açabilmektedir. Bu nedenle ekipler, imalatın tüm aşamalarında ve sonrasında çok titiz bir kalite kontrol süreci uyguluyor. Aslında kontrol, işin başında başlıyor. İmalat başlamadan önce, ön denemeler yapılarak zeminin koşullarına en uygun karışım oranları belirlenmektedir. Uygulama parametrelerinin belirlenmesine dikkat ediyorlar. Uygulama sırasında ise ekipler, kritik verileri sürekli kayıt altına alıyor. Basınç, akış hızı, çekme hızı ve dönme hızı gibi verilerdir bunlar. Bu kayıtlar sayesinde, her bir kolonun, proje şartlarına uygun olarak yapılacağından emin oluyorlar. Son olarak, imalat işlemi bittikten sonra fiziksel kontroller de yapılıyor. Boruların veya kolonların bütünlüğünü analiz etmek için genellikle sismik yöntem veya ultrasonik yöntem kullanılıyor. Üretim aşamasından sonra yapılacak olan ‘Kolon Bütünlük Testi’, bu tür incelemelerin tahribatsız testlere örneklerini oluşturuyor.
Sonuç: Zemin Mühendisliğinde Güçlü Bir Çözüm
Jet grout kolon tekniği, inşaat alanında önemli bir rol oynar. Bu yöntem, zayıf veya problemli zeminleri güvenli bir temel haline dönüştürür. Uygulama alanı oldukça geniş. Taşıma kapasitesini artırmaktan, sıvılaşma sorunlarını çözmeye kadar. Veya iksa sistemlerini geliştirmekten suyu izole etme gibi işlere kadar. Hızlı ve düşük titreşimdeki uygulama süreci, özellikle şehir içi projelerde kullanılmasını kolaylaştırır. İyi bir planlama ve kaliteli uygulama ile jet grout kolonları, bir yapının uzun ömürlü olmasını sağlar. Onun güvenliğini sağlar. İnsanların zemini şekillendirmesinden bu yana, modern mühendisliğin ellerinde olan belki de en güçlü araçlardan biri var.
