Haffen-CP-50-14

Ürün Tanımı

Haffen CFRP (Karbon Lifli Güçlendirilmiş Polimer) plakaları beton, ahşap ve yığma yapıların güçlendirilmesi için kullanılan, özel makinalar ve fırınlama ile çekilmiş karbon lif donatılı polimer (CFRP) laminatlardır. Haffen CFRP plakaları haricen yapıştırılan donatı olarak epoksi reçineleri kullanılarak yapı üzerine yapıştırılır.

Ürün Yapısı

Görünüm/ Renk : Epoksi matriks içerisinde karbon lif donatılı polimer, siyah.

Kullanım Yerleri

Yük artışı:

Döşeme ve kirişlerin yük taşıma kapasitesini arttırmak
Artan aks yükleri dolayısıyla köprülerin kapasitelerinin arttırılması
Ağır makinelerin montajı
Titreşimli yapıların stabilizasyonu
Yapı kullanım amacının değişikliği

Yapı Elemanlarının Zarar Görmesi:

Özgün yapı elemanlarının hasar görmesi
Çelik donatının korozyonu
Araç çarpması
Yangın
Depremler

Servis Şartlarının İyileştirilmesi:

Sehimin azaltılması
Çelik donatılardaki gerilmelerin azaltılması
Ağır makinelerin montajı
Çatlak genişliklerinin azaltılması
Yorulma etkisinin azaltılması

Yapısal Sistemdeki Değişiklikler:

Duvar veya kolonların kaldırılması
Boşluk açmak amacıyla döşemelerin kesilmesi

Şartname Değişikliği:

Depremler
Tasarım yöntemlerindeki değişiklikler
Tasam yönetmeliği değişikliği

Tasarım veya Yapım Kusurları:

Yetersiz donatı miktarı
Kesitteki yetersiz faydalı yükseklik

Farklı Tipler

Ürün Kodu	Genişlik (mm)	Kalınlık (mm)	Kesit Alanı (mm²)
Haffen-CP-50-12	50	1,2	60
Haffen-CP-50-14	50	1,4	70
Haffen-CP-100-12	100	1,2	120
Haffen-CP-100-14	100	1,4	140

Korozyon riski yoktur
Yüksek dayanıma sahiptir
Çeliğe göre 4 kat daha hafiftir
Sınırsız boyda imal edilir, ek ihtiyacı olmaz
Et kalınlığı azdır, üzeri boyanabilir

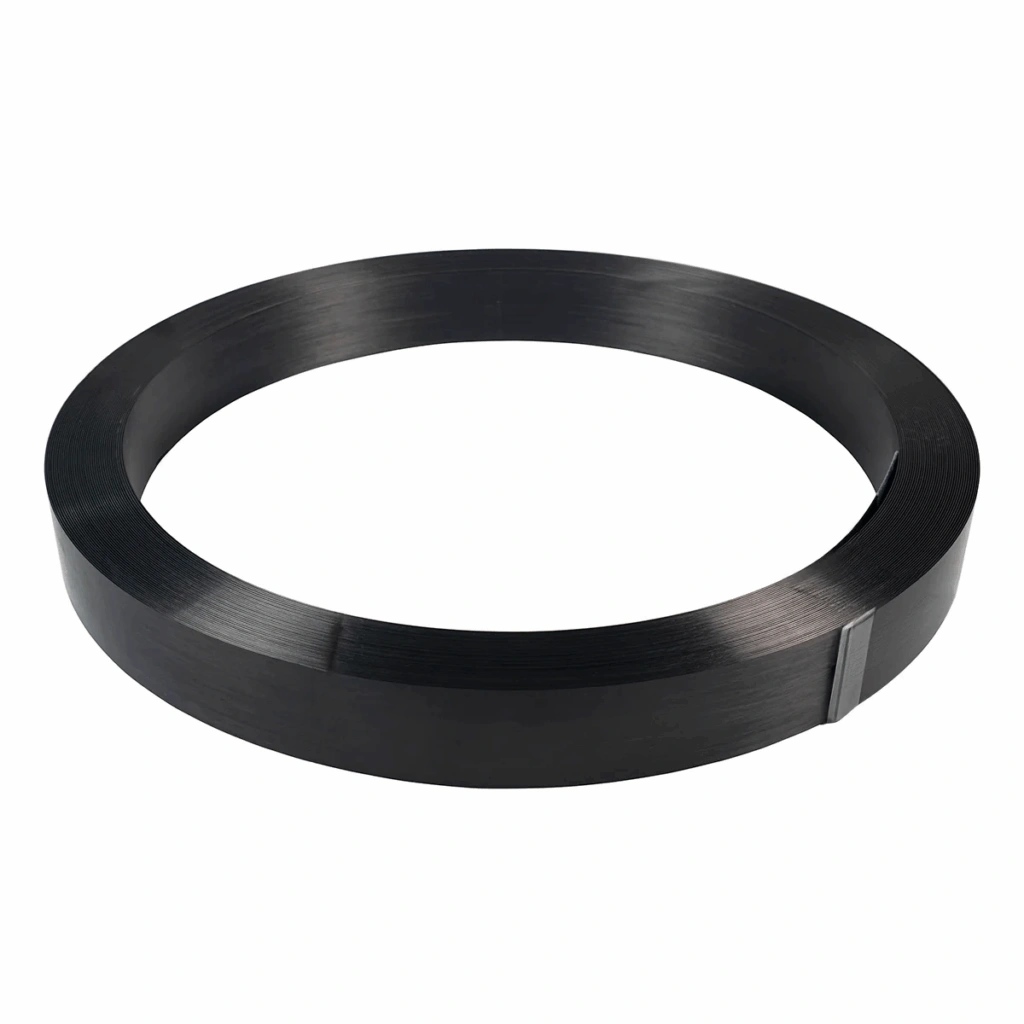

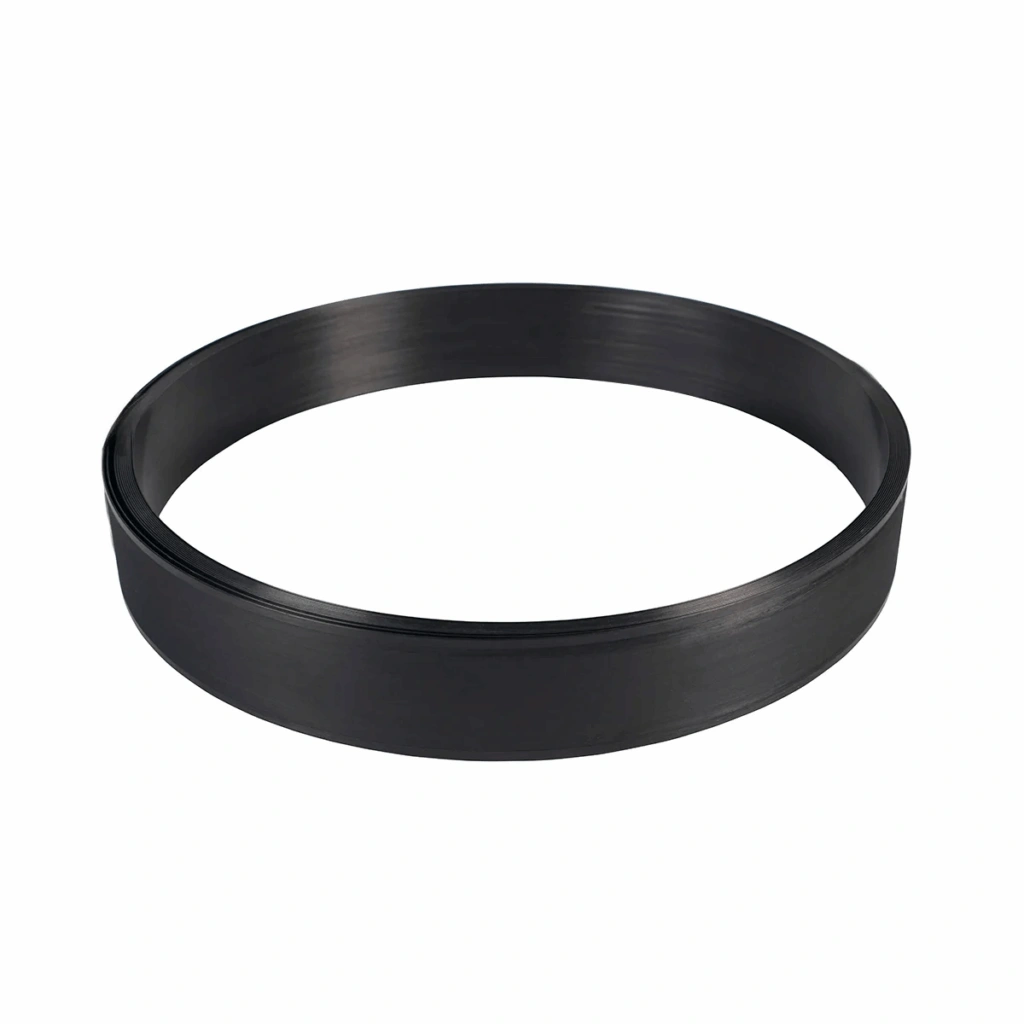

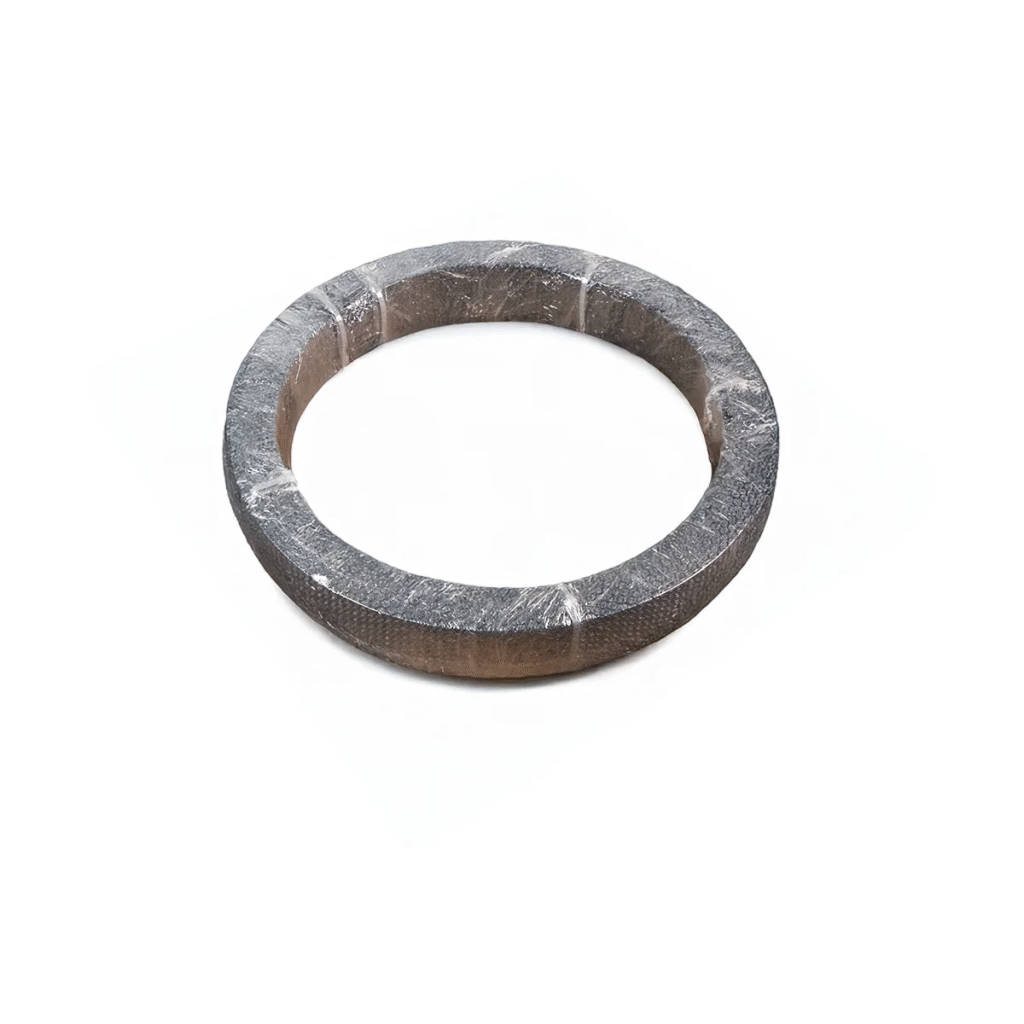

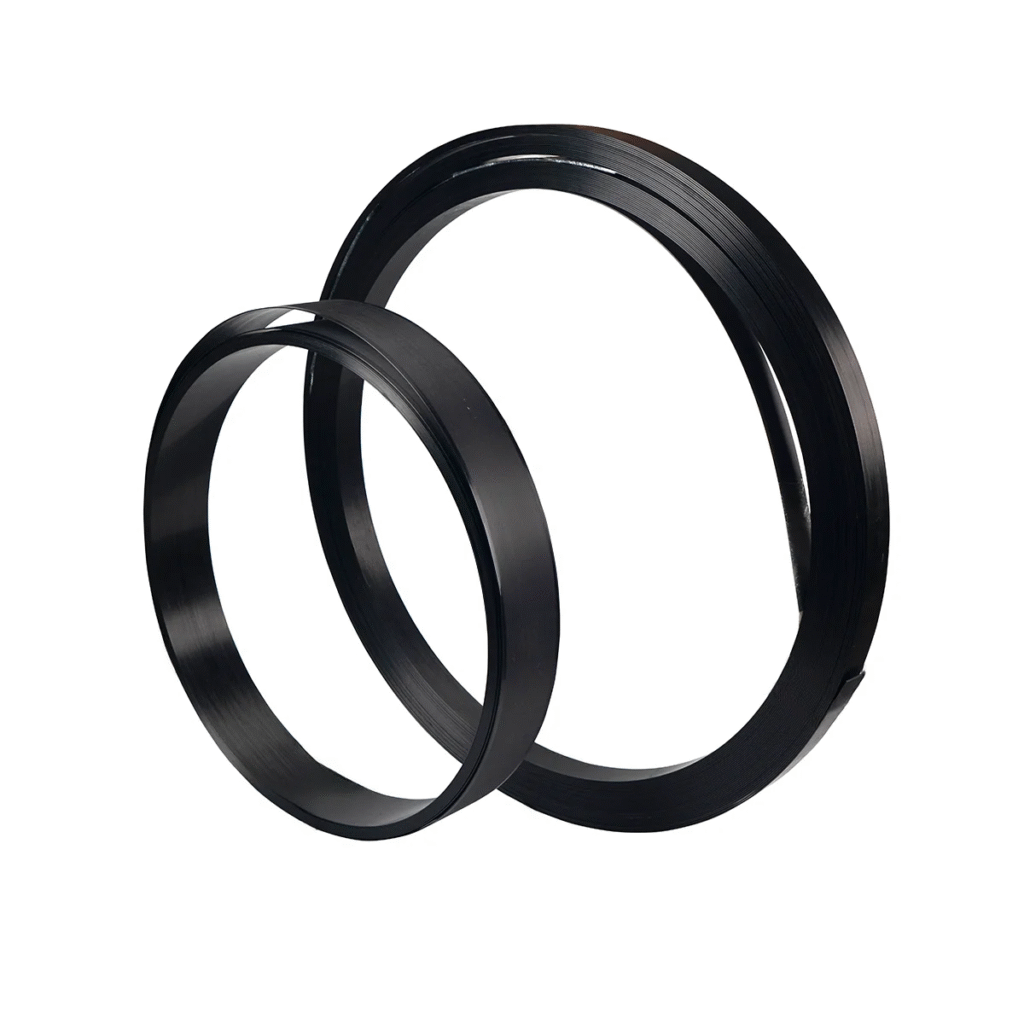

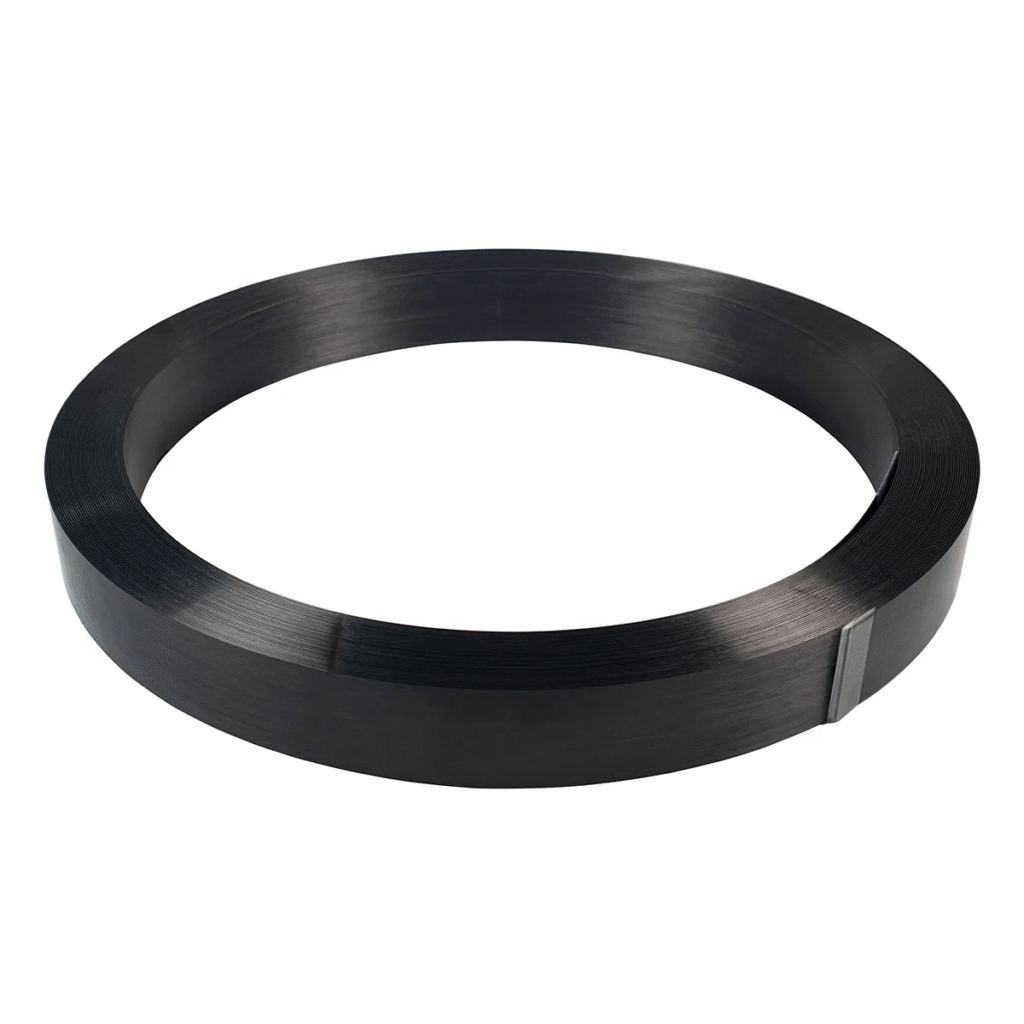

Kolay taşınır (rulolar halinde)
Plakaların kesişim noktaları kolay geçilir
Montajı, özellikle baş üstü uygulamalarda çok kolaydır
Mükemmel yaşlanma dayanımına sahiptir
Haffen CFRP Plakalar uygulanmadan önce çok az bir ön hazırlık gerektirir
Yüksek dayanım ve elastisite modülü kombinasyonları mevcuttur.
Dünya çapında pek çok ülkeden çeşitli onaylara sahiptir
ABD: ACI Betonarme Yapıların Güçlendirilmesi için Dışarıdan Yapıştırmalı FRP Sistemlerin Tasarım ve Yapım Rehberi, Ekim 2002, (ABD).
İngiltere: Concrete Society Technical Report Fiber Kompozit Malzemeler Kullanılarak Betonarme Yapıların Güçlendirilmesi için Tasarım Rehberi, 2000 (UK).
İsviçre: SIA 166, Klebebewehrungen rehberi.
İtalya: CNR-DT Mevcut yapıların güçlendirilmesi için Dışarıdan Yapıştırmalı FRP Sistemlerin tasarım ve yapım rehberi.
