Karbon Elyaf: Kılavuz ve İnceleme

Karbon Elyaf Nedir? Malzeme Bilimine Giriş

Karbon fiber malzeme bilimi içerisinde önemli bir konuma sahiptir. Mühendisler genellikle “siyah altın” olarak adlandırır. Bu malzemeye “geleceğin malzemesi” de denir. Karbon elyaf, karbon atomlarından oluşan çok ince iplikçiklerdir. Bu atomlar grafit kristallerine benzer bir yapıda sıkıca bir araya gelir. Bu özel mikroskobik yapı sayesinde malzemeye olağanüstü özellikler kazandırılır. Bu lifler insan saçından bile daha incedir. Genellikle 5 ile 10 mikron arasında değişen çaplara sahiptir. Mühendisler bu lifleri tek başına nadiren kullanır. Genellikle bir reçine olan epoksi içerisine yerleştirilir. Çoğu zaman bu birleşime kompozit materyal adı verilmektedir: CFRP (Karbon Elyaf Takviyeli Polimer). Bu malzemede iki parça birbirine karışır. Fiberler malzemeye dayanıklılığı ve sertliğini sağlarken matris fiberleri bir arada tutarak dış etkenlerden korur. Bu uyum sayesinde yalın bileşenlerden elde edilemeyecek bir performans ortaya koyar.

Karbon elyafının en az %92 karbon atomu içerdiği bilinmektedir. Bu atomlar altıgen bir yapıda bal peteği desenine benzer şekilde sıralanır. Bu yapı aslında grafen katmanları olarak da bilinir. Karbon elyafının üstün özellikleri bu grafen katmanlarının lif ekseni boyunca düzenlenmesinden kaynaklanır. Bu düzenlenme sayesinde malzemeye olağanüstü bir çekme dayanımı kazandırılmaktadır. Yani elyafı iki ucundan çektiğinizde kopma direncinde muazzam bir artış gösterir. Ayrıca bu yapı malzemeye yüksek bir sertlik (elastikiyet modülü) kazandırır. Bu, malzemenin yük altında çok az esnemesi demektir. Karbon elyafını diğer malzemelerden ayıran önemli iki özellik vardır. Yüksek mukavemet ve yüksek sertlik özellikleri bulunmaktadır. Buna ek olarak karbon atomları son derece hafif olduğundan bu özellikleri düşük yoğunlukla sunar. Böylece mühendislik uygulamaları için oldukça cazip hale gelir.

Karbon Elyaf Malzemesinin Fiziksel Özellikleri ve Üstünlükleri

Karbon fiberin üstün performansını kavramak için fiziksel özelliklerine bakmak gerekir. Bu özellikler sayesinde karbon fiberin birçok alanda yaygın olarak kullanılmasının nedeni açıklanabilir. Düşük yoğunluğu en dikkat çeken özelliklerinden biridir. Örneğin yoğunluğu santimetre küp başına 1.7 ile 1.9 gram arasında değişmektedir. Bu değer çeliğin yoğunluğunun (ortalama 7.8 g/cm³) yaklaşık dörtte biri kadardır. Alüminyumun yoğunluğundan (ortalama 2.7 g/cm³) bile daha düşüktür. Bu durum “özgül mukavemet” ve “özgül sertlik” kavramlarını önemli hale getirmektedir. Bu kavramlar malzemelerin kendi ağırlığına göre dayanıklılığını ifade eder. Böylece karbon elyaf geleneksel metalleri geride bırakır. Bunun özellikle havacılık ve motor sporları için önemli olduğunu belirtmek gerekir.

Termal ve Elektriksel Karbon Elyaf Özellikleri

Karbon fiberin termal genleşmesi neredeyse sıfırdır. Bazı türlerinin ısıyla hafifçe büzülme eğilimi vardır. Bu özellik onu boyutsal kararlılık gerektiren uygulamalar için ideal hale getirir. Uzay teleskopları veya uyduların yapımında bu malzemeyi tercih ederler. Çünkü şekillerini korumayı başarır. Karbon fiber elektriği iletse de grafitik yapısı nedeniyle bu özellik bazen avantaj sağlar. Bazen de dezavantaj yaratabilir. Elektromanyetik kalkanlama gibi uygulamalar için kullanılması avantaj sağlar. Metalik yapılarla temas ettiğinde galvanik korozyona sebep olması dezavantajı bulunmaktadır. Ancak mühendisler bu durumu göz önünde bulundurarak gerekli yalıtım önlemlerini alırlar.

Karbon Elyaf Malzemesinin Tarihsel Gelişimi

Karbon elyaflar günümüzde modern bir malzeme gibi algılanmaktadır. Ancak gerçekte kökenleri 19. yüzyıla kadar uzanmaktadır. Bu nedenle geçmişi çeşitli önemli dönemler içermektedir. 20. yüzyılın ikinci yarısındaki teknolojik rekabet ile birlikte bu süreç hız kazanmıştır. Her yeni dönem karbon elyafların özelliklerini daha da ileriye taşıyan yenilikleri beraberinde getirir. Başlangıçta düşük mukavemetli olan karbon elyaflar zamanla süper malzemelere dönüşerek malzeme biliminde önemli bir kilometre taşı oluşturur. Bu kronolojik gelişimi anlamak ise karbon elyafların potansiyelini daha iyi değerlendirmemize yardımcı olmaktadır.

İlk Primitif Karbon Elyaf Denemeleri

Thomas Edison’un karbon fiberin ilk primitif formunu geliştirdiği bilinmektedir. 1879 yılında uzun ömürlü bir ampul için dayanıklı bir filaman arayışındadır. Edison, pamuk iplikleri ve bambudan yapılmış şeritler gibi organik malzemeler denemiştir. Daha sonra bu malzemeleri havasız bir ortamda yüksek sıcaklıklarda ısıtmıştır. Böylece karbon fiberlerini oluşturmuştur. Karbonizasyon işlemine verilen isim budur. Bu yöntem sayesinde ilk başlangıç seviyesindeki karbon fiberlerini üretmiştir. Ancak bu lifler son derece kırılgandır ve düşük mukavemete sahiptir. Ancak bu lifler yüksek sıcaklıklara dayanıklılığı ile dikkat çekici niteliktedir. Elektrik iletkenliği açısından da dikkat çekicidir. Henüz yapısal bir takviye malzemesi olma konusunda oldukça geride kalmıştır. Ama bu çalışma karbon bazlı liflerin potansiyelini ilk defa ortaya koyar.

Modern Yüksek Dayanımlı Karbon Elyaf Teknolojisi

Modern ve yüksek mukavemetli karbon elyafların hikayesi 20. yüzyılın ortalarında başlamıştır. Özellikle Soğuk Savaş dönemindeki askeri ve havacılıktaki rekabet bu alandaki çalışmaları hızlandırmıştır. Daha hafif ve daha dayanıklı malzemelere olan ihtiyaç araştırmacıları yöneltmiştir. Yeni ileri malzemeler aramaya yöneltmiştir. 1950’lerin sonlarında araştırmacılar rayon ipliklerinin karbonlaştırılmasıyla önemli bir adım atmıştır. Ancak bu süreç henüz verimsiz kalmaktadır. Elyafların karbon içeriği düşüktür. Asıl devrim ise 1960’ların ortalarında meydana gelmiştir. Japonyalı Akio Shindo ve İngiliz William Watt gibi bilim insanları eş zamanlı olarak çalışmalarını sürdürmüşlerdir. Bu araştırmalarda PAN (poliakrilonitril) polimeri öncü malzeme olarak kullanılmaktadır. Sonucunda kontrollü bir şekilde işlenmiş PAN ile çok daha güçlü karbon elyaflar elde edilir. Bu gelişme karbon elyafların havacılık ve diğer alanlarda kullanımına büyük bir ivme katar.

Karbon Elyaf Üretim Süreci

Karbon fiber üretimi oldukça karmaşık ve hassas bir süreç gerektirir. Kimyasal ve mekanik işlemlerin kombinasyonunu içermektedir. Üretim genellikle üç temel adımdan oluşur. Başlangıç malzemelerinin hazırlanması, stabilizasyon ve karbonizasyon ile son olarak yüzey işlemi ve kaplamadır. Bu adımların her biri son elyafın kalitesini ve özelliklerini doğrudan etkiler. Bu sebepten dolayı üreticiler süreci sıkı bir şekilde denetler. Sıcaklık, hava basıncı gibi parametreler sürekli olarak izlenmelidir. Bu durum tutarlı ve kaliteli üretim sağlar.

Adım 1: Öncü Malzemenin Hazırlanması

Öncü malzemeler karbon elyafının kalitesini belirlenmesinde en önemli rolü oynamaktadır. Üreticiler bu adımı son derece kritik olarak görürler. Ticari üretimin büyük bir kısmında poliakrilonitril (PAN) kullanılmaktadır. Çünkü PAN ile kontrollü bir şekilde işlem yapıldığında yüksek dayanıklılığa sahip karbon elyafları elde edilebilmektedir. Diğer bir öncü malzeme olan “pitch” yani katran da üretimde kullanılır. Petrol veya kömür türevlerinden üretildiği bilinmektedir. Pitch bazlı elyaflar genellikle oldukça yüksek elastikiyet modülü sağladığından değerlidir. Boyutsal kararlılığın hayati önem taşıdığı uydular gibi alanlar için değerli hale gelir. Üretici firmalar ilk olarak PAN’ı kimyasal bir çözücüde eritir. Bal kıvamında bir polimer çözeltisi oluşturulur. Daha sonra bu çözeltiler “çekme işlemine” tabi tutulmaktadır.

Adım 2: Stabilizasyon ve Karbonizasyon

Bu safhada üretim sürecinin temeli atılmaktadır. Burada ekipler, öncü polimer liflerini saf karbona dönüştürür. İlk adım olarak PAN liflerinin stabilizasyon işlemine başlanır. Bu işlem için lifler 200-300°C sıcaklıkta hava fırınlarından geçirilir. Bu sırada oksijen atomları polimer zincirleriyle reaksiyon geçirir. Bu sayede onları merdivene benzer yanmaz ve termal olarak stabil bir yapıya dönüştürür. Daha sonra işlem karbonizasyon sürecine geçer. Stabilize edilmiş lifler oksijensiz bir ortama alınır. Bu özel fırınlar genellikle saf azot gazı ile doldurulmuş olup sıcaklık yükseltilir. Sıcaklık 1000 ila 1500°C arasına yükseltilir. Bu yüksek sıcaklıkta karbon dışındaki nerdeyse tüm atomlar liften uzaklaşır. Sonucunda geride %90’dan fazla saflıkta ve güçlü karbon lifleri kalır.

Adım 3: Yüzey İşleme ve Kaplama (Sizing)

Karbonizasyondan çıkan liflerin yüzeyinin son derece pürüzsüz olduğunu görebiliriz. Bu durumun reçine matrisine iyi bir şekilde bağlanmasını engellediği belirtilmelidir. Bu sorunu çözmek amacıyla liflerin yüzeyine belirli bir işlem uygulanır. Bu işlem sayesinde liflerin yüzeyi kimyasal olarak aktif hale getirilmektedir. Pürüzlü hale getirilmesi sağlanır. Genellikle bu prosedürü uygulamak için lifler elektrolitik bir solüsyona maruz bırakılmaktadır. Sonucunda ise yüzeye oksijen içeren fonksiyonel gruplar eklendiği görülmektedir. Son adımda ekipler işlenmiş lifleri koruyucu bir kimyasalla kaplar. Bu kaplamaya ‘boyutlandırma’ adı verilmektedir. Aslında bu kaplama sayesinde lifler hasara karşı korunmaktadır. Reçine ile uyumluluğu artar.

Kompozit Malzemelerde Karbon Elyaf Tasarımı

Karbon elyaftan takviye edilmiş kompozitlerin performansı sadece malzemenin kendisiyle sınırlı değildir. Bu malzemelerin nasıl bir araya getirildiği de önem taşır. Geleneksel metaller gibi davranan malzemeler ‘izotropik’tir. Her yönde benzer mekanik özellikler gösterirler. Ancak CFRP kompozitler ‘anizotropik’ malzemelerdir. Özellikleri lif yönüne bağlıdır. Bu durumda malzemenin dayanımı liflerin uzandığı yönde en yüksek seviyeye ulaşır. Bu esneklik mühendislere farklı tasarım olanakları sunar. Yükün geldiği yönlere göre lifleri yerleştirerek malzemeyi verimli şekilde kullanabilirler. Böylece üzerindeki gereksiz ağırlık kaldırılmaktadır.

Laminat Tasarımı ve Katman Dizilimi

Kompozit bir parça genellikle birçok ince CFRP tabakasının üst üste konulmasıyla oluşturulur. Tabakaların her birindeki liflerin yönleri farklı olabilmektedir. Mühendisler bu tabakaların yer ve açılarını titizlikle planlarlar. Örneğin bir tabakayı 0 derecede yerine koyarken diğeri 90 derecede yerleştirilir. Başka durumlarda ise bunu 45 derecede yapılabilmektedir. Bu ‘laminat dizilimi’, parçanın çeşitli yönlere karşı dayanıklılığını sağlar. Aslında bu, malzemenin performansını en iyi hale getirmenin anahtarıdır. Mühendisler özel yazılımlardan yararlanılarak bu tabaka düzenini en uygun şekilde planlar. Böylece en az malzemeyi kullanarak mühendisler en iyi performansı elde eder. Bu yaklaşım verimli ve zeki bir tasarım sürecidir.

Yapı Güçlendirmede Karbon Elyaf Kullanımı

Son yirmi yılda karbon elyafların yapı mühendisliğinde önemli bir rol oynamaya başladığı göze çarpıyor. Özellikle Türkiye gibi depreme maruz kalan ülkelerde bu malzemenin değeri artıyor. Çünkü mevcut yapıların depreme direncini güçlendirmek için karbon elyaf son derece etkin bir çözüm sunar. Buna sismik güçlendirme denir. Karbon fiber takviyeli plastik (CFRP), geleneksel yöntemlerin sınırlılıklarına modern bir çözüm getiriyor. Bu çağdaş yaklaşımın birçok faydası bulunmaktadır. Bu sebeple her geçen gün daha da popüler hale geliyor.

Geleneksel Yöntemler ve Karbon Elyaf Karşılaştırması

Mühendislerin karbon elyafın yaygınlaştığı dönem öncesinde başvurdukları diğer teknikler vardı. Oldukça tanınan klasik bir yaklaşım olan beton kaplama yöntemi tercih ediliyor. Bu teknikte mevcut kolonların çevresine yeni donatılar eklenir. Ardından bu bölge kalınlaştırılarak beton dökülür. Böylelikle yapının taşıma kapasitesi artar. Ancak toplam ağırlığı da önemli ölçüde artar. Ayrıca, inşaat süreci oldukça uzun sürdüğünden ve rahatsız edici olabildiğinden zaman ve çaba gerektirir. Çelik kaplama yönteminde ise kolonlar çelik levhalarla sarılır. Bu sayede yapıya esneklik ve dayanıklılık kazandırılmaktadır. Fakat, çeliğin paslanma riski göz önünde bulundurulmalıdır. CFRP sargıları ise neredeyse hiç ek yük oluşturmaz. Bunun yanında korozyona karşı dayanıklıdır. Uygulanması çok daha hızlı bir şekilde gerçekleşir.

CFRP Güçlendirme ve Karbon Elyaf Uygulama Alanları

Mühendisler karbon elyafını bir yapıdaki çeşitli kritik noktaları güçlendirmek için kullanmaktadır. Bu uygulamaların her birinin amacı belli bir yapısal zayıflığı gidermektir. Kolonların, döşemelerin ve duvarların güçlendirilmesi gibi uygulamalar en yaygınları arasındadır. Bunun sonucunda yapının genel deprem performansı artar. Yük taşıma kapasitesinin arttığı görülmektedir. Bu müdahaleler aynı zamanda binanın ömrünü uzatır. Olası depremlerde can güvenliğini maksimize etmektedir. Her uygulama kendine özel detaylar ve teknikler içermektedir.

Kolonların Sargılanması

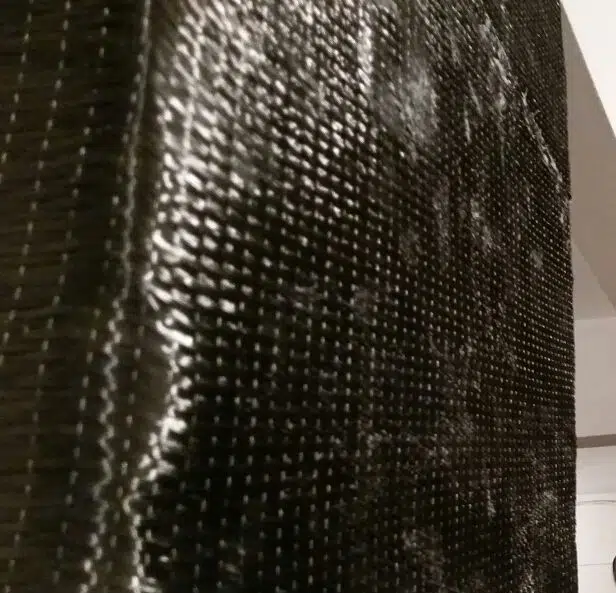

Kolonların sarılması en yaygın CFRP güçlendirme yöntemidir. Çünkü eski ve yetersiz donanıma sahip kolonlar depremde en çok hasar gören elemanlar olabilmektedir. Mühendisler bu durumu önlemek için karbon elyaflarla kolonları sarar. Buna “sarım etkinliği” denir. Bu işlem üç önemli fayda sağlar. İlk olarak kolonun kesme kapasitesini artırır. İkinci olarak sünekliği yani esneklik kabiliyetini artırır. Son olarak da eksenel yük taşıma kapasitesini artırır. Kolonun köşelerinin yuvarlatılması gerekir. Çünkü keskin köşeler elyaflarda gerilme birikmesine yol açar. Bu durum da elyafın erken zarar görmesine sebep olabilmektedir.

Kiriş ve Döşemelerin Güçlendirilmesi

Kirişler genellikle iki ana sorun için çözüm gerektirir. Genellikle kirişin alt yüzeyine karbon elyaf şeritler yapıştırılarak pozitif eğilme momentine karşı kapasite artırılmaktadır. Diğer bir yöntem ise kirişin yanlarına U şeklinde kumaşlar sarılmasıdır. Bu uygulama da kesme kuvvetlerine karşı dayanıklılığı artırır. Mühendisler döşemelerin güçlendirilmesinde de benzer bir yöntem kullanır. Yapının kullanım amacı değiştiğinde döşeme üzerindeki yükler artabilir. Bu durumda mühendisler karbon elyaf şeritlerini döşemenin altına ızgara şeklinde yapıştırarak yük taşıma kapasitesini güvenli bir şekilde artırabilmektedir.

Diğer Yüksek Teknoloji Kullanım Alanları

Karbon fiberin kullanımı artık sadece depreme dayanıklı yapılar için değildir. Tam tersine yüksek teknoloji alanlarında da önemli bir malzeme haline gelmektedir. Bu malzemenin hafifliği ve yüksek dayanımı vardır. Bu sayede performansı zorlayan sektörler için ideal bir tercih olmuştur. Örneğin havacılıktan uzaya kadar birçok sektör karbon fiberin avantajlarından faydalanmaktadır. Bu sektörlerde herhangi bir azalma bile verimlilikte büyük bir artışa neden olabilmektedir. Karbon elyafın kullanılmasıyla daha hızlı ve güvenli araçlar üretmek mümkün olur. Gelecekte bu malzemeye olan talebin giderek artması beklenmektedir.

Havacılık, Uzay ve Otomotiv

Havacılıkta ve uzay endüstrisinde karbon elyaflar sıkça tercih edilen malzemeler arasındadır. Çünkü günümüz yolcu uçakları büyük oranda kompozit malzemelerden üretilmektedir. Bu da uçağın toplam ağırlığını azaltmaktadır. Böylece yakıt verimini artırmaktadır. Ayrıca motor sporları ve otomotiv endüstrisinde de karbon fiber malzemeyi sıkça görürüz. Örneğin Formula 1 araçları genellikle geniş ölçüde karbon fiberden yapılmaktadır. Bu sayede hem pilotlar için en üst düzey güvenlik sağlanmakta hem de aracın ağırlığı en aza indirilmektedir. Bugünlerde elektrikli araçlar ağır batarya paketlerini dengede tutmak için de hafif karbon fiber malzemeyi kullanmaktadır.

Kompozit Parça İmalatında Kalite Kontrol ve Hata Analizi

Kaliteli bir karbon tekstil ürünü seçmek yapılırken önemli olan tek adım değildir. Bu tekstillerin kullanımıyla kompozit parça üretilirken kalite kontrolü hayati önem taşır. Üretim sürecindeki en küçük bir kusur bile nihai parçanın performansını önemli ölçüde düşürebilir. Boşluk oluşumu ve liflerin dalgalanması sık rastlanan üretim hataları arasında yer almaktadır. Ayrıca reçine oranının doğru şekilde ayarlanmaması da büyük bir sorun olabilmektedir. Profesyonel kompozit üreticilerinin bu hataları engelleme amacıyla sıkı kalite kontrol prosedürleri takip ettiği bilinmektedir. Ayrıca üretim sonrasında tahribatsız muayene yöntemlerini kullanarak parçanın iç yapısını kontrol etmektedirler. Ürünün güvenliği ve performansı sağlanmaktadır.

Kürlenme Süreçlerinin Denetimi

Reçinenin sert hale gelmesi yani kürlenmesi kimyasal bir reaksiyonla olmaktadır. Bu reaksiyonun hızı doğrudan sıcaklığa bağlıdır. Üretici firmalar kürlenme sürecini belirli bir sıcaklık-zaman kombinasyonuna göre yönetir. Eksik kürlenme durumu reçinenin tam anlamıyla sert hale gelmemesiyle sonuçlanabilmektedir. Bu da düşük mekanik özellikler ortaya çıkarabilir. Aşırı ısıtma ise reçinenin yanmasına veya bozulmasına yol açabilmektedir. Bu nedenle fırın içindeki sıcaklık sürekli olarak hassas sensörler ile denetlenmektedir. Bu kontrollü süreç kompozit parçasının istenilen özellikleri kazanmasını sağlar. Her reçine sisteminin kendisine has bir kür döngü süresi bulunmaktadır.

Gelecek Perspektifi ve Zorluklar

Karbon fiberin yaygınlaşmasını engelleyen bazı sorunlar hala mevcut durumda bulunmaktadır. Bunların en büyük zorluğu maliyet konusudur. Çünkü üretim süreci oldukça enerji yoğun ve karmaşıktır. Bu nedenlerden dolayı karbon fiber diğer geleneksel malzemelere kıyasla çok daha yüksek maliyetlidir. Bir diğer zorluk ise malzemenin kırılgan yapısıdır. Çünkü sınırlarının üzerine çıkılması durumunda ansızın ve uyarı vermeden kırılma eğilimindedir. Son olarak termoset reçineli kompozitlerin geri dönüşüm işlemi de oldukça zordur. Fakat endüstri bu sorunları çözmek için sürekli olarak yeni yöntemler araştırmaktadır. Gelecekte daha ekonomik üretim yöntemlerinin ortaya çıkması beklenmektedir. Karbondaki elyafın günlük yaşamda daha yaygın bir şekilde kullanılması sağlanacaktır.
