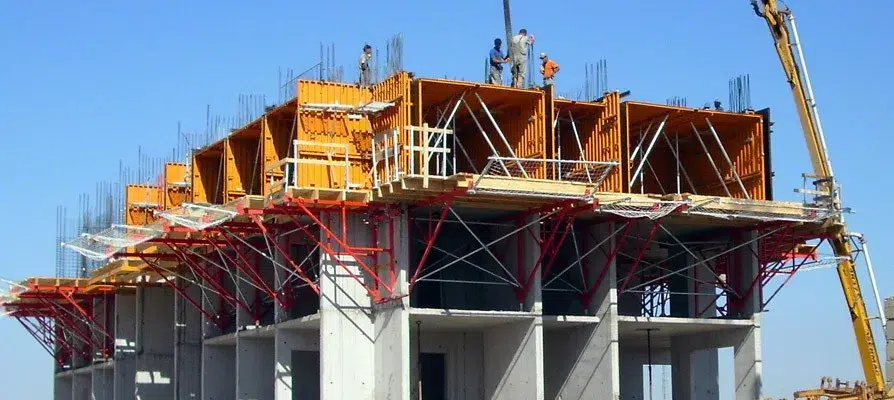

Tünel Kalıp Sistemi Nedir?
Tünel kalıp sistemi, özellikle betonarme perde duvarların ve döşemelerin tek seferde döküldüğü, tekrarlı kat planlarına sahip yapılarda kullanılan endüstriyel bir inşaat tekniğidir. Bir kalıptır. Genellikle büyük ölçekli inşaat projelerinde tercih edilen bu sistem, yapım sürecini hızlandırmak için geliştirilmiştir. Yapım esnasında emniyeti artırmak da amaçlanır. Tünel kalıp sistemlerinin kullanım alanları oldukça geniştir. Özellikle tüneller, metro hatları, otoparklar ve büyük çaplı diğer altyapı projelerinde sıklıkla başvurulan bir yöntemdir. Genellikle çelikten imal edilen bu sistem, belirli bir şekil ve boyuta sahip beton dökme kalıplarından oluşur ve yüksek beton basıncına karşı dayanıklılık sağlar.
Tünel kalıp sistemlerinin kullanımı birkaç avantaj sunar. Bunlardan biri yüksek hızdır. Çünkü hızlı inşaat, süreyi azaltabilmektedir. Ayrıca güvenlik açısından da önemli kazançlar sağlar. Çünkü işçiler için daha güvenli bir çalışma ortamı oluşturur. Sonrasında diğer yöntemlere göre genelde maliyet etkilidir. Özellikle büyük projelerde uzun süreli avantajlar sağlar. Ancak, bu sistemi başarılı bir şekilde kullanmak için belirli bir uzmanlık ve deneyim gerekir. Ayrıca, kalıp sistemlerini tasarlama ve uygulama aşamasında, ilgili güvenlik önlemlerinin sıkı bir şekilde uygulandığından emin olmak önemlidir.
Günümüzde mühendisler, tünel kalıp sistemini kullanarak modern yapıların dayanıklılığını önemli bir düzeyde artırabiliyor. Esasen bir endüstriyel yapı üretim tekniği olan bu yaklaşım, inşaat ekiplerine büyük avantajlar sunmaktadır. Kalıp elemanları, sahaya büyük paneller halinde getirilir ve bu kalıplar sayesinde betonarme duvarlar ile döşemeler tek bir işlemde dökülür. Böylece mühendisler son derece güçlü, ekonomi dostu ve yekpare yapılar ortaya çıkarıyor. Bu metot, yapının daha sağlam bir şekilde çalışmasını sağlamanın yanı sıra, olası depremlerde yapının daha fazla direnç göstermesini de sağlıyor. Bu şekilde inşa edilen binalar hem daha güvende oluyor hem de daha iyi bir performans gösteriyor.
Tünel Kalıp Sisteminin Kullanım Alanları
Tünellerden esinlenerek tasarlanan tünel kalıp sistemi, binaların dayanıklılıklarını artırarak daha güvenli bir hale getiriyor. Deprem ve yangın gibi tehlikelere karşı bu durum geçerlidir. İşte bunun için uzmanlar, özellikle çok katlı ve tekrar eden kat planlarına sahip projelerde bu sistemi uygulamayı tercih ediyor. Bu tür projelere örnek olarak konutları, yurtları, otelleri, kışlaları ve alışveriş merkezlerini verebiliriz. Hücresel veya oda-oda planlı olan projelerde tünel kalıp sistemi büyük bir hız ve kolaylık sağlıyor. Ayrıca, inşaat sektöründe modern ve verimlilik arayışında olan inşaat firmaları, bu sistemle birlikte yapıların servis ömrünü uzatmakta fayda gördüklerini düşünüyor. Diğer yandan, inşaatta kullanılan tünel kalıp sistemi, beton yüzeyleri gerçekten de oldukça düzgün bir şekilde ortaya çıkarıyor. Bu da toplam yapım süresini önemli ölçüde kısaltıyor. Bu sayede, ilave sıva gerektirmeyen pürüzsüz beton yüzeyler elde edilmektedir.
Bu yüzeyler gerçekten pürüzsüzdür. Kaba veya ince sıva işlemi gerektirmez. Bu sayede hem proje maliyeti hem de süresi azalıyor. Ayrıca, günlük bir beton dökümü yapılabilmesi, inşaatı önemli ölçüde hızlandırıyor. Tünel kalıplarıyla ilgili derinlemesine bilgi sahibi olmak, doğru planlama ve verimli inşaat süreci açısında büyük önem taşıyor. Aslında modern inşaat yöntemlerinin en etkili örneklerinden biridir.
Tünel Kalıp Sistemi Nasıl Uygulanır?
Mühendislerin tünel yapımında kullandığı kalıp sistemini uygulamaya koyduklarında, ilk olarak yapı hakkında detaylı bir analiz yapmaları gerekiyor. Bu analiz, sadece mimari değil, aynı zamanda statik plana da odaklanmaktadır. Montaj ekibi, zemin hazırlıklarını ve temel inşaat işlerini tamamladıktan sonra kalıpların montajına başlayabiliyor. Duvarlar ve beton döşmeler için kullanılan büyük, çelik kalıpları kule vinçlerin yardımıyla dikkatlice yerleştiriyorlar. Bu kalıplar, genellikle bir odanın karşılıklı iki duvarını ve tavan döşemesini tek seferde oluşturacak şekilde bütüncül bir yapıya sahiptir. İşte sistemi oluşturan bu kritik adım da, temel oluşum için son derece önemlidir.
Uygulayıcılar, işlerini yapmaya başlamadan önce hasır çelik donatıları ve gerekli tesisat borularını kalıpların içerisine yerleştiriyor. Örneğin elektrik ve su boruları projeye uygun olarak yerleştirilmektedir. İlerleyen aşamada, yüksek dayanımlı ve akışkan kıvamlı betonu bu boşlukların içine dökerek ilerlemeye devam ediyorlar. Bu beton, yeterli sertliğe ulaştığında ekipler kalıpları dikkatli bir şekilde sökerek bir üst kata veya bir sonraki bölüme odaklanıyor. Bu işlem genellikle beton dökümünden bir gün sonra gerçekleşir. Tünel kalıp sistemi, tekrarlı ve standardize döngü sayesinde sahada hızlı bir ilerleme sağlıyor. Her normal katta da, sistem benzer işlemleri tekrar tekrar uyguluyor. Ancak, bodrum katlarda farklılık ortaya çıkıyor. Çünkü mühendisler suya ve nemli ortamlara karşı ilave önlemleri sisteme dahil ediyor. Bu sistem, yapıyı hem sağlam hem de estetik olarak güzel bir şekilde tamamlayan bir dizi yalıtım detayı da içeriyor.
Mühendislerin faydalandığı bu özel sistem, her katta tutarlı bir kalite standardını sağlıyor. Bunu da yüksek seviyede tutuyor. Örneğin, standart bir evde veya yüksek binada bu sistemle yapıların tümü aynı özenle ve kaliteyle inşa ediliyor. Ayrıca, bu yaklaşım, zamanla biriken faydalar sunmaktadır. Endüstriyel üretimi destekleyerek, yapı projelerinde olası beşeri hataları da azaltıyor. Böylece mühendisler güvenliğin, estetik değerlerin ve uzun kullanım ömrünün sentezini gerçekleştirdikleri başarılı projelere imza atıyor. Bu da uluslararası standartlarda kaliteyi garantiliyor.
Tünel Kalıp Sisteminin Avantajları ve Dezavantajları
Tünel kalıp sisteminin mühendislik açısından sunduğu olanaklar dikkat çekicidir. Bu sistem, doğru koşullar sağlandığında, her gün bir kat beton dökülmesine imkan tanıdığı için, toplam işçilik süresi ciddi oranda azalır. Bu da projelerin bir an önce hayata geçmesini sağlayan en önemli etkilerden biridir. Buna ek olarak, daha az sayıda kalıp işçisine ihtiyaç duyulması, toplam maliyetleri de düşürüyor. Bu durum, projenin genel bütçesi üzerinde doğrudan bir etkiye sahip olduğu açıktır.
Hız, Kalite ve Verimlilik
Tünel kalıp sisteminde ekipler, fabrikalarda hassas ölçülerle üretilmiş çelik panelleri kullanmaktadır. Bu yöntem, inşaat alanında oluşabilecek ölçü hatalarını en aza indirmektedir. Montaj sırasında olası sorunlar en aza indiriliyor. Örneğin, bu prefabrikasyon sayesinde, yüzeylere son derece düzgün bir şekilde çelik kalıplar uygulanır. Oluşacak yüzey de çok daha pürüzsüz hâle geliyor. Böylelikle daha sonra yapılacak olan duvar kağıdı ve boya uygulamaları oldukça daha zahmetsiz hale gelir. Bir diğer önemli avantaj ise, prefabrik formların inşaat sürecindeki düzensizlikleri yok denecek seviyeye indirmesidir. Bu sayede, inşaatın çeşitli evrelerinde oluşabilecek ek maliyet ve zaman kaybı ihtimallerini en aza indirmektedirler.
Yapısal Performans ve Güvenlik
Bu sistemin temel amacı, yapısal dayanıklılığı artırmaktır. Duvarlar ve döşemelerin tümleşik bir (monolitik) şekilde dökülmesi, yapıya büyük bir avantaj sağlıyor. Deprem sırasında ortaya çıkan yüklerin daha iyi dağılmasını sağlıyor. Buna bağlı olarak, tünel kalıp sistemi kullanarak inşa edilen binalar çok daha güvenli ve sağlam hale geliyor. Bu sistem aynı zamanda kontrolü kolaylaştırdığı ve şantiyede iş güvenliğini artırdığı için avantajlıdır.
Sistemin Dezavantajları ve Sınırlılıkları
Tünel kalıp sistemi belli faydalar sağlar. Ancak bazı sorunları da beraberinde getirir. Yüksek ilk yatırım maliyeti yüzünden, mühendisler genellikle bu sistemi küçük ölçekli veya az katlı projeler için önermez. Kalıpların kendisi zaten maliyetlidir. Sistemin düzgün şekilde işlemesi için, bir kule vincinin varlığı ve hızlı beton tedariki gereklidir. Bu, bazı inşaat alanlarında veya ulaşımı zor bölgelerde projeyi yavaşlatabilmektedir. Ayrıca, sistemdeki hücreli yapı, mimari tasarım seçeneklerine kısıtlama getirir. Bu da mimari esneklikten ödün vermek anlamına gelir. Bununla birlikte, yapılan işin toplam hızı artırmasında ve projenin güvenliğe ilişkin yapısal gereksinimlerini karşılamasında sağladığı avantajlar çoğu zaman bu zorluklara değer.
Depreme Karşı Tünel Kalıp Sistemi
Mühendisler, tünel kalıp sistemi kullanımıyla depreme karşı oldukça güvenli yapılar oluşturuyor. Bu sistemle oluşturulan yapılar, perde-çerçeve veya tamamen perdeli bir taşıyıcı sisteme sahip olur. Bu sistemdeki en önemli özelliklerden biri, betonarme duvarları ve döşemeleri tek bir operasyonda dökmektir. Bu monolitik (tek parça) birleşim sayesinde, yapı elemanları arasında soğuk derz veya zayıf bağlantı noktaları gibi riskli alanlar oluşmaz. Yapı genel olarak çok daha güvenli ve stabil olarak güçleniyor. Performansı da artıyor. Bu özelliği ile tünel kalıp sistemi yapı güvenliği açısından çok büyük bir avantaj sağlıyor.
Bu monolitik yapı, yapı elemanlarının deprem yükleri altında tamamen entegre bir hâlde çalışmasını sağlıyor. Özellikle deprem riski yüksek bölgelerde, mühendisler bu bütünleşik ve kutu gibi çalışan yapı sistemini tercih ediyor. Geleneksel çerçeve sistemlere kıyasla, tünel kalıp sistemi ile yapılan yapılar çok daha rijit ve dayanıklı oluyor. Deprem anındaki yatay yer değiştirmeleri sınırlayan bu rijitlik sayesinde, ikincil elemanların hasar görmesi engelleniyor. Taşıyıcı olmayan duvarlar buna örnektir. Bu yaklaşım, yapıların deprem sırasında daha az hasar görerek dayanımlarını koruyabilmelerini sağlayan anahtar bir özelliktir.
Ekipler, bu sistemi çoğunlukla bir sürekli temel sistemi olan radye temel sistemi ile birlikte kullanıyor. Bu birleşik sistem, yapının zemine olan etkileşimini önemli ölçüde iyileştirmektedir. Aynı zamanda, yapının rezonansa girerek tehlike oluşturmasını da engellemektedir. Sonrasında, yapılardaki sismik titreşimlerin daha rahat bir şekilde sönümlenmesine yardımcı olmaktadır. Hem analizler hem de geçmiş deneyimlerden alınan bilgiler, bu tip yapılarda 7 ve üzeri büyüklükteki depremlere dahi mükemmel bir dayanıklılık gösterdiklerini gösteriyor. Tünel kalıp sistemi sadece ilk anda oluşan dayanıklılığı artırmakla kalmaz. Yapıya aynı zamanda çok uzun bir süre kullanılabilme olanağı da sunar. Bugün birçok modern ve emniyetli toplu konut projelerinde kullanılan bazı yapılar, yalnızca minimum bakım gereksinimiyle beraber yıllarca güvenle kullanılabiliyor. Güvenli bir kullanım sunan bu nedenle, mühendisler bunları modern ve güvenli toplu konutlar inşa ederken tercih ediyor.

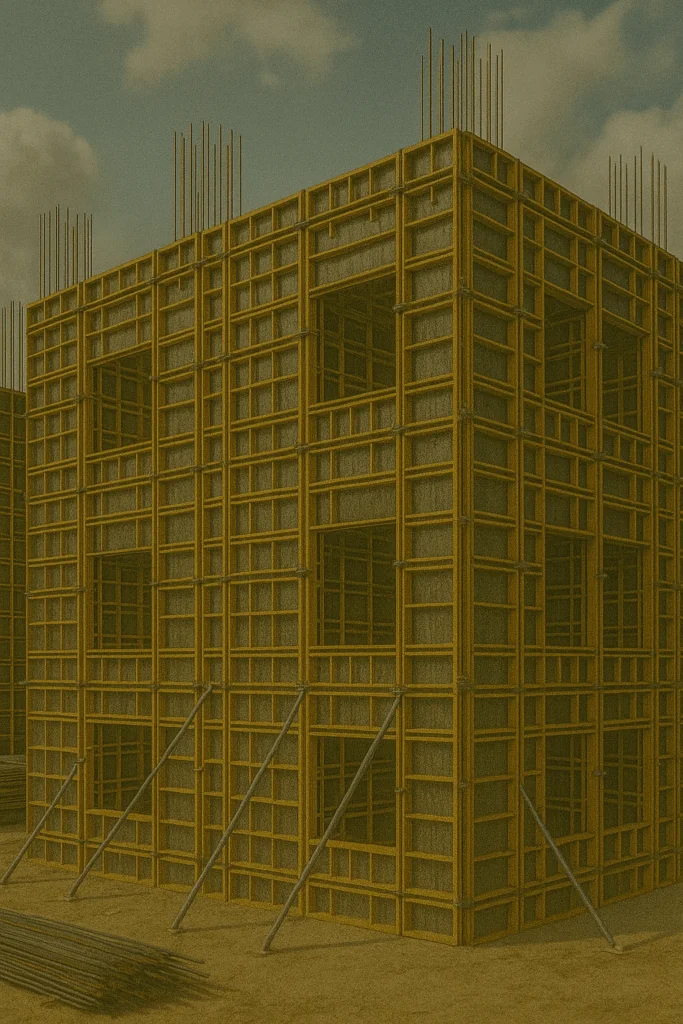

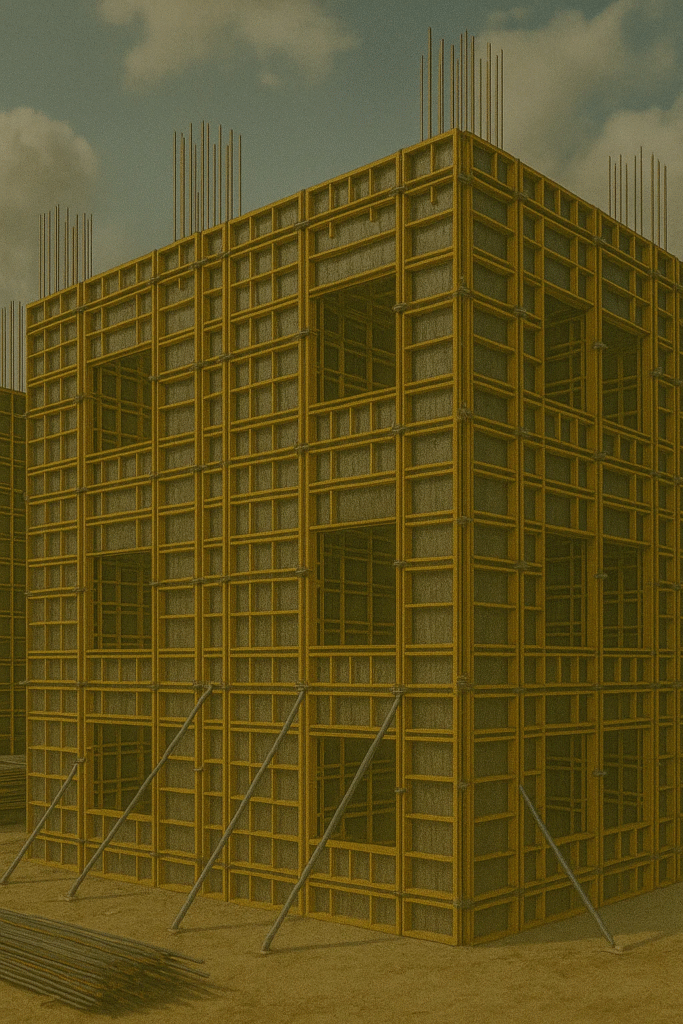

Tünel Kalıp Sistemi Elemanları
Tünel kalıp sistemi uygulamalarında mühendisler, birçok özel elemanı birlikte kullanır. Her bir eleman sistemin sorunsuz ve hızlı bir şekilde çalışmasına yardımcı olur. Kalıp yüzeyinin kendisi, çeşitli ek parçalar, desteğin yanı sıra ayarlayıcı parçalar ve çalışanların kullanımı için oluşturulan platformlar bu sistemin en önemli parçaları arasında yer alır. Bu bileşenler arasındaki uyum ve kalite, tüm sistemin başarısını ve verimliliğini önemli oranda etkiler.
Ana Kalıp Yüzeyleri ve Destek Parçaları
Kalıp yüzeyleri, tipik olarak nervürlerle güçlendirilmiş 3 milimetre veya daha kalın çelik levhalardan meydana gelmektedir. Bu çelik levhalar, 3 milimetre veya daha kalın olabilmektedir. Betonun ağırlığını taşıyacak kadar güçlüdür. Mühendisler, bu levhaları hem duvar hem de zemin levhalarında tercih etmektedir. Kalıp levhalarının yüzeyi çok düzgün olduğundan, betonun şekillendirilmesini sağlar. Ortaya çıkan beton yüzeyi de oldukça görsel olur. Levha, beton dökülürken şekil ve formunu tam anlamıyla korur. Destekleyici parça ve elemanlara ihtiyaç vardır. Bu parçalar kalıpları, hem dikey hem de yatay pozisyonlarda stabil bir halde tutar. Ek olarak, beton dökülürken çalışmalara yardımcı olur.
Çalışma Platformları ve Ek Parçalar
Çalışma platformları, yüksek binalarda kalıpların sökülmesini ve yeniden kullanılmasını kolaylaştırır. Genellikle 3 metre veya daha uzun bir boya sahiptirler. İnşaat işçileri, bu platformları kullanarak, yüksek katlarda güvenli bir şekilde çalışabilecekleri kalıpları monte eder. Bu, iş güvenliği açısından çok önemlidir. Mühendislerin kullandığı bazı özel parçalar, betonun dökülmesi sırasında engel oluşturabilecek yerleri kapatmaya yarar. Merdiven boşlukları, tesisat delikleri ve balkon gibi alanlar buna örnektir. Bu sayede katlar tek seferde kesintisiz bir şekilde dökülebiliyor. Tüm bu sistem birlikte kusursuz bir uyum içinde çalışıyor. İşçilerin güvenli ve verimli bir şekilde çalışmaları mümkün oluyor. Bu yaklaşım, uygulamaları çok verimli bir şekilde ilerletmenin avantajlarını sağlıyor. Böylece tüm üretim süreci daha hızlı ve etkili hale geliyor.
Tünel Kalıp Sistemi ve Yapısal Ömür
Tünel kalıp sistemiyle inşa edilen yapıların uzun ömürlü performansı, bu sistemin en önemli avantajlarındandır. Bu sistem, sadece inşaat sürecini hızlandırmakla kalmaz. Aynı zamanda yapının ömrü boyunca dayanıklılığını ve az bakım gerektirmesini sağlar. Temel olarak, doğru kurulan bir bina, gelecekteki gerekli bakım ve onarımları en aza indirebilecek potansiyele sahiptir. Doğru bir yaklaşım ile bina güçlendirmesine ihtiyaç duyulmaması, aslında en büyük avantajlardan biri olacaktır.
Tünel kalıp sisteminin en önemli avantajlarından biri, sağladığı yüksek kalite kontrolü sayesinde gelecekteki güçlendirme ihtiyacını azaltmasıdır. Bu kontrol, aynı zamanda betonun daha homojen ve daha da boşluksuz olmasını sağlar. Dolayısıyla beton, karbonatlaşma ve klor iyonları gibi dışarıdan gelebilecek zararlara karşı daha fazla direnç göstermektedir. Donatıların korozyonuna olan eğilim de daha düşük seviyede kalır. Bu sistemin kullanıldığı yapıların taşıyıcı duvarları da özellikleri olan bir yapıdadır. Bu da, herhangi bir güçlü sismik performans ihtiyacını çoktan göz önüne almış şekilde oluşmasını sağlar. Sistemin birçoğunu oluşturan tüm bu önemli avantajlar ile tünel kalıpları kullanılan yapılarda, gelecekte bir güçlendirme işlemi ihtiyacının olma olasılığı bir hayli daha azalır. Özellikle de kalite ve dayanıklılığın birincil faktör olduğu durumlarda tünel kalıp sistemi sıklıkla tercih ediliyor.
Bir yapının kullanım amacı, zamanla değişebilmektedir. Gelecekte, daha katı düzenlemeler nedeniyle güçlendirme gerektirebilmektedir. Böyle bir durumda, tünel kalıp sistemlerinin ürettiği beton yüzeyler büyük bir avantaj sağlıyor. Bu sistem son derece pürüzsüz, temiz ve dayanıklı bir yüzey yaratır. Bu sayede modern kompozit sistemlerin uygulanması için çok uygun bir zemin oluşur. Örneğin, karbon fiber gibi malzemeleri bu yüzeylere uygulamak son derece kolaylaşıyor. Üstelik, uygulayıcıların bu yüzeyleri çok az hazırlık yapıp direkt kompozit malzemeyi uygulayabilmesi önemlidir. Olası bir güçlendirme işlemini daha hızlı ve daha ekonomik olarak tamamlayabilmelerine olanak tanıyor. Tünel kalıp sistemi, yalnızca bugünkü değil, gelecekteki olası gereksinimlere yanıt verebilecek mantıklı bir yatırım olarak ortaya çıkıyor.
