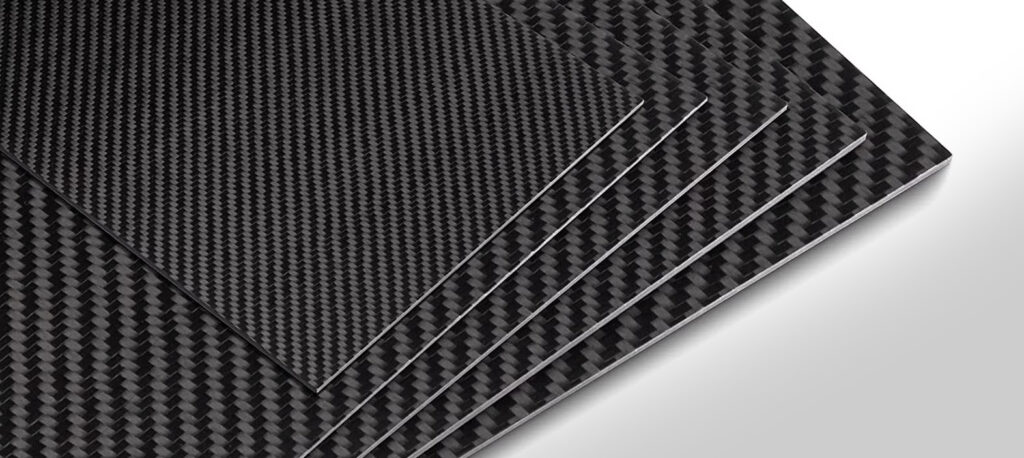

Karbon Fiber Plaka: Yapısal Güçlendirmede Modern Çözüm

Mühendislik dünyası sürekli gelişiyor. Bu nedenle uzmanlar yeni malzemeler geliştiriyor. Karbon fiber plaka, bu yenilikçi malzemelerden biridir. Yapısal güçlendirme alanında devrim yaratmaktadır (veya yaratmıştır). Üreticiler bu malzemeyi ince şeritler halinde üretir. Ayrıca malzeme olağanüstü bir dayanım sağlar. Çelikten çok daha hafiftir. Fakat çekme dayanımı kat kat fazladır. Kısacası, mühendisler binaların ve köprülerin ömrünü bu malzeme ile uzatır. Mühendisler karbon fiber plaka ürününü özellikle eğilme dayanımı gereken yerlerde kullanır. Uygulayıcılar, plakaları kirişlerin ve döşemelerin alt yüzeyine yapıştırır. Böylece elemanların taşıma kapasitelerini önemli ölçüde artırırlar. Bu teknoloji, geleneksel yöntemlere göre birçok avantaj getirir. Uygulama hızlı ilerler. Üstelik binaya ek yük getirmez. Mimari görünümü de bozmaz. Sonuç olarak, CFRP laminatlar modern yapısal güçlendirme projelerinin vazgeçilmezi olmaktadır.

Karbon Fiber Plaka Nedir? Yapısı ve Üretimi

Teknik uzmanlar karbon fiber plaka malzemesini CFRP laminat olarak bilir. CFRP, “Karbon Fiber Takviyeli Polimer” anlamına gelir. Bu kompozit malzeme, iki ana bileşenden oluşur. Birincisi, yüksek dayanım sağlayan binlerce ince karbon lifidir. Bu lifler, malzemenin çekirdeğini oluşturur. İkincisi, bu lifleri bir arada tutan polimer reçinedir. Üreticiler genellikle epoksi reçine kullanıyor. Reçine, lifleri çevresel etkilerden korur. Ayrıca yükün lifler arasında dağılmasını sağlar. Üreticiler CFRP laminatları özel bir yöntemle imal eder. Bu yönteme pultrüzyon adı verilir. Pultrüzyon sürecinde, karbon lifleri sürekli olarak reçine banyosundan geçer. Ardından üreticiler lifleri ısıtılmış bir kalıba çeker. Lifler kalıp içinde istenen plaka şeklini alır. Sonrasında sertleşerek sürekli bir profil halinde kalıptan çıkar. Bu sayede, üreticiler fabrikasyon kalitesinde, garantili mekanik özelliklere sahip plakalar elde eder. Kısacası, bu değerli malzeme yüksek teknolojili bir üretim sürecinin ürünüdür.

CFRP Laminat Malzemesinin Üstün Özellikleri

Karbon fiber plaka, onu diğer yapısal malzemelerden ayıran birçok üstün özelliğe sahiptir. Bu özellikler, onu zorlu mühendislik problemleri için ideal kılar. Öncelikle, olağanüstü bir mukavemet/ağırlık oranına sahiptir. Yani, kendi ağırlığına göre taşıyabildiği yük miktarı çok yüksektir. Çeliğe göre yaklaşık 5 kat daha hafiftir. Ancak çekme dayanımı çeliğin 5-10 katına ulaşabilir. İkinci olarak, çok yüksek bir elastisite modülüne sahiptir. Bu durum, malzemenin çok rijit (sert) olduğu anlamına gelir. Yük altında çok az esner. Bu özellik, sehim (eğilme) kontrolünde büyük avantaj sağlar. Mühendisler, eğilen döşemeleri bu plakalarla kolayca düzeltir. Üçüncü olarak, korozyona karşı mükemmel bir direnç gösterir ve paslanmıyor. Asitlere, bazlara ve tuzlu suya karşı dayanıklıdır. Bu nedenle bakım gerektirmez. Yapının ömrü boyunca performansını sürdürür. Dördüncü olarak, yorulma dayanımı çok yüksektir. Tekrarlayan yükler altında kolayca zayıflamaz. Uçak kanatları gibi sürekli strese maruz kalan yerlerde bile güvenle kullanılır. Sonuç olarak, CFRP laminatlar uzun ömürlü ve güvenilir bir performans sunar.

Malzeme Özellikleri Karşılaştırma Tablosu

Aşağıdaki tablo, karbon fiber plaka ile yapısal çeliğin temel özelliklerini karşılaştırıyor. Böylece aradaki farklar daha net ortaya çıkar.

Özellik	Karbon Fiber Plaka (Tipik Değer)	Yapısal Çelik (Tipik Değer)
Yoğunluk (g/cm³)	1.5 – 1.6	7.85
Çekme Mukavemeti (MPa)	2500 – 3500+	400 – 550
Elastisite Modülü (GPa)	165 – 240+	200 – 210
Mukavemet / Ağırlık Oranı	Çok Yüksek	Orta
Korozyon Direnci	Mükemmel	Zayıf (Koruma gerektirir)
Yorulma Dayanımı	Çok Yüksek	Orta (Limitleri vardır)

Görüldüğü gibi, CFRP laminatlar birçok alanda çeliğe üstünlük sağlar.

CFRP Plaka Kullanımının Avantajları

Karbon fiber plaka ile yapılan güçlendirmeler, geleneksel yöntemlere göre birçok pratik avantaj getiriyor. Bu avantajlar, hem mühendisler hem de mülk sahipleri için önemlidir. Özellikle uygulama sürecindeki kolaylıklar öne çıkıyor. Ekipler, uygulamayı çok daha kısa sürede tamamlıyor.

İşte başlıca avantajlar listesi:

• Hafiflik: Binaya ek yük getirmiyor. Temelleri ve kolonları zorlamıyor. Deprem yüklerini artırmıyor. Bu, özellikle eski yapıların güçlendirilmesinde kritiktir.
• Yüksek Taşıma Kapasitesi: Çok ince plakalar bile yüksek dayanım artışı sağlıyor. Daha az malzeme ile daha fazla güçlendirme elde ediliyor.
• Hızlı Uygulama: Montajı çok hızlıdır. Ağır iş makineleri (vinç vb.) gerektirmiyor. İşçiliği kolaydır. Proje süresi kısalıyor.
• Minimum Kesinti: Uygulama sırasında gürültü, toz ve moloz oluşmuyor. Bina kullanımı (hastane, otel, fabrika vb.) devam edebiliyor. Bu durum ekonomik kayıpları önlüyor.
• Mimari Esneklik: Plakalar çok incedir (genellikle 1.2 – 2 mm). Sıva veya kaplama altında kolayca gizleniyor. Mekan kaybı yaşanmıyor. Yapının estetiği bozulmuyor.
• Dayanıklılık: Paslanma sorunu olmadığı için bakım gerektirmiyor. Uzun yıllar (50+ yıl) performansını koruyor. Toplam sahip olma maliyetini düşürüyor.
• Uygulama Kolaylığı: Ekipler, plakaları düz yüzeylere (kiriş altı, döşeme altı) kolayca yapıştırıyor. Özel ekipman ihtiyacı minimumdur.

Bu avantajlar, karbon fiber plaka teknolojisini yapısal güçlendirme için cazip kılıyor.

CFRP Laminatlar Nerelerde Kullanılıyor?

Karbon fiber plaka, yüksek performansı sayesinde geniş bir kullanım alanına sahiptir. Ancak ekipler onu en yaygın olarak yapısal güçlendirme projelerinde kullanıyor. Özellikle mevcut binaların depreme karşı güçlendirilmesinde sıkça tercih ediliyor. Yetersiz kalan taşıyıcı elemanların kapasitesini artırıyor.

Başlıca kullanım alanları şunlardır:

• Kirişlerin Eğilme Güçlendirmesi: Uygulayıcılar, plakaları kirişlerin alt yüzeyine yapıştırarak çekme kapasitesini artırıyor. Böylece kirişlerin sehim sorunlarını çözüyorlar.
• Döşemelerin Eğilme Güçlendirmesi: Özellikle otopark, depo, arşiv gibi ağır yük taşıyan döşemelerde kullanılıyor. Titreşimi azaltıyor. Yük taşıma kapasitesini yükseltiyor. Açıklık ortasında oluşan çatlakları onarıyor.
• Duvarların Güçlendirilmesi: Yığma veya betonarme duvarların düzlem dışı (eğilme) kapasitesini artırmak için kullanılabiliyor. Özellikle bodrum perdelerinde tercih ediliyor.
• Köprü Güçlendirmesi: Köprü kirişlerinin ve tabliyelerinin onarımında ve kapasite artışında etkin rol oynuyor. Artan trafik yüklerine karşı köprüleri güçlendiriyor. Korozyon sorunlarına kalıcı çözüm getiriyor. Viyadük ayaklarında da kullanılıyor.
• Tarihi Yapı Restorasyonu: Yapının orijinaline minimum müdahale ile güçlendirme sağlıyor. Geleneksel yöntemlerin yarattığı ağırlık ve hasarı önlüyor. Yapının estetiğini koruyor.
• Endüstriyel Tesisler: Ağır makine temelleri, silo veya tank gibi yapıların güçlendirilmesinde kullanılıyor. Vinç kirişlerinin kapasitesini artırıyor.

Ayrıca, üreticiler karbon fiber plaka malzemesini otomotiv ve havacılık gibi sektörlerde de kullanıyor. Hafif ve dayanıklı parçaların üretiminde yer alıyor.

Karbon Plaka mı, Karbon Kumaş mı Seçilmeli?

Mühendisler yapısal güçlendirme projelerinde karbon fiberi hem plaka (laminat) hem de kumaş (fabric) formunda kullanıyor. Her iki formun da kendine özgü avantajları ve uygulama alanları vardır. Mühendisler, projeye en uygun formu seçiyor. Karbon fiber plaka, fabrikada üretildiği için garantili ve homojen özellikler sağlıyor. Kalite kontrolü daha kolaydır. Rijit (sert) yapısı sayesinde özellikle eğilme güçlendirmesinde çok etkilidir. Mühendisler, sehim kontrolünde bu rijitlikten faydalanıyor. Uygulaması daha hızlı olabiliyor. Ancak uygulayıcılar onu sadece düz veya hafif kavisli yüzeylere uygulayabiliyor. Keskin köşelere veya karmaşık geometrilere (örneğin kolon-kiriş birleşimleri) uyum sağlayamıyor. Karbon fiber kumaş ise çok esnektir. Ekipler onu kolon sargılama gibi yuvarlak yüzeylere veya karmaşık detaylara kolayca uyguluyor. Sahada epoksi ile doyurulduğu için “ıslak uygulama” (wet layup) olarak biliniyor. Uygulama kalitesi, işçiliğe daha bağımlıdır. Dikkatli bir uygulama gerektiriyor. Aşağıdaki tablo iki formu karşılaştırıyor.

Plaka ve Kumaş Karşılaştırma Tablosu

Özellik	Karbon Fiber Plaka (Laminat)	Karbon Fiber Kumaş (Fabric)
Form	Rijit Şeritler	Esnek Kumaş Ruloları
Uygulama	Yapıştırma (Kuru Uygulama)	Sarma/Yapıştırma (Islak Uygulama)
Yüzey Uyumu	Düz veya hafif kavisli	Her türlü geometriye uygun
Ana Kullanım Alanı	Eğilme Güçlendirmesi (Kiriş, Döşeme)	Kesme ve Sargılama (Kolon), Karmaşık Yüzeyler
Kalite Kontrolü	Daha Kolay (Fabrikasyon)	Daha Zor (Uygulamaya bağlı)
Uygulama Hızı	Genellikle Daha Hızlı	Genellikle Daha Yavaş

Sonuç olarak, CFRP laminatlar ve kumaşlar birbirini tamamlayan çözümlerdir. Mühendisler, projenin başarısı için doğru seçimi yapıyor.

Karbon Fiber Plaka Uygulama Süreci Adımları

Uygulayıcılar, karbon fiber plaka ile yapısal güçlendirme uygulamasını dikkat ve uzmanlık gerektiren adımlarla yapıyor. Hatalı bir uygulama, sistemin performansını düşürebiliyor. Projenin hedefine ulaşmasını engelleyebiliyor.

İşte temel uygulama adımları:

1. Yüzey Hazırlığı: Bu en kritik adımdır. Ekipler, uygulama yapılacak beton yüzeydeki sıva, boya gibi tüm kaplamaları söküyor. Sağlam betona ulaşıyorlar. Yüzeydeki bozuklukları, çatlakları özel tamir harçları ile onarıyorlar. Yüzeyi, taşlama veya kumlama ile pürüzlendiriyorlar. Bu pürüzlülük, yapışma için gereklidir. Ardından yüzeydeki tüm tozları vakumla temizliyorlar. Yüzeyin tamamen kuru olması gerekiyor. Ekipler nem ölçümü yapıyor. Beton nemi belirli bir seviyenin altında olmalıdır.
2. Astar Uygulaması: Uygulayıcılar, temizlenmiş ve kuru beton yüzeye epoksi astarı (primer) rulo ile sürüyor. Astar, betonun gözeneklerine işleyerek yapışmayı (aderansı) artırıyor. Astarın belirli bir süre (üretici talimatına göre) kürlenmesini bekliyorlar.
3. Yapıştırıcı Hazırlığı: Ekipler, iki bileşenli özel epoksi yapıştırıcıyı hazırlıyor. Üreticinin belirttiği oranlarda A ve B bileşenlerini hassasça tartarak karıştırıyorlar. Karışımın homojen olması ve hava kabarcığı içermemesi önemlidir. Düşük devirli karıştırıcı kullanıyorlar.
4. Yapıştırıcının Sürülmesi: Uygulayıcılar, hazırlanan yapıştırıcıyı hem astarlanmış beton yüzeye hem de karbon fiber plaka yüzeyine sürüyor. Mala veya özel aparatlarla belirli bir kalınlıkta yayıyorlar. Yapıştırıcı katmanının kalınlığı, üretici tarafından belirtiliyor.
5. Plakanın Yerleştirilmesi: Ekipler, yapıştırıcı sürülmüş CFRP laminatı dikkatlice beton yüzeye yerleştiriyor. Plakanın tam olarak düzgün yapışması gerekiyor. Üzerine baskı uygulayarak plaka ile yüzey arasında boşluk kalmamasını sağlıyorlar. Genellikle kauçuk bir rulo ile plakanın üzerinden sıkıca geçiyorlar. Kenarlardan taşan fazla yapıştırıcıyı temizliyorlar.
6. Kürlenme: Uygulama tamamlandıktan sonra sistemin kürlenmesini (sertleşmesini) bekliyorlar. Kürlenme süresi ortam sıcaklığına ve nemine bağlıdır. Genellikle 24-72 saat sürer. Bu süre boyunca plakalara dokunmuyorlar ve yük uygulamıyorlar.
7. Son Kontroller ve Kaplama: Sistem tamamen kürlendikten sonra ekipler yapışma kontrolleri yapıyor. Gözle muayene ve tap-test uyguluyorlar. Ardından istenirse üzeri sıva, boya veya yangın koruyucu kaplama ile kapatılıyor.

CFRP Plaka Uygulamasında Dikkat Edilmesi Gerekenler

Karbon fiber plaka teknolojisi birçok avantaj sunsa da, mühendisler bazı sınırlamaları ve dikkat edilmesi gereken noktaları göz önünde bulunduruyor. Öncelikle, başlangıç malzeme maliyeti, geleneksel malzemelere (çelik gibi) göre daha yüksektir. Ancak uygulama hızı, azalan işçilik maliyeti ve sıfır bakım maliyeti, uzun vadede bu farkı kapatabiliyor. Toplam proje maliyetini daha rekabetçi hale getirebiliyor. İkinci olarak, yangın dayanımı bir konudur. Karbon fiberin kendisi yanmaz. Fakat onu yapıştıran epoksi reçineler yüksek sıcaklıklarda (genellikle 80-100°C üzerinde) yumuşayarak mekanik özelliklerini kaybedebiliyor. Bu nedenle, yangın riski olan yerlerde (örneğin kaçış koridorları, otoparklar) sistemin üzerine özel yangın koruyucu kaplamalar (boya veya levha) uygulanması zorunludur. Yönetmelikler bunu gerektiriyor. Üçüncü olarak, uygulama kalitesi çok önemlidir. Yetersiz yüzey hazırlığı veya hatalı yapıştırıcı uygulaması, sistemin performansını tamamen yok edebiliyor. Yapışma sorunları, güçlendirmenin etkisiz kalmasına neden oluyor.

Bu yüzden uygulamayı sadece bu konuda eğitim almış ve üretici tarafından sertifikalandırılmış uzman ekiplerin yapması gerekiyor. Son olarak, karbon fiber plaka rijit bir malzemedir. Bu nedenle uygulayıcılar onu sadece düzgün yüzeylere uygulayabiliyor. Çok eğimli veya bozuk yüzeyler için uygun değildir. Bu tür yüzeylerde karbon fiber kumaşlar daha iyi sonuç veriyor.

Sonuç: CFRP Laminatlar ile Geleceğe Yatırım

CFRP laminatlar, yapısal güçlendirme alanında modern mühendisliğin sunduğu en etkili çözümlerden biridir. Hafifliği, yüksek dayanımı, korozyon direnci ve uygulama kolaylığı sayesinde öne çıkıyor. Mühendisler, kirişlerin ve döşemelerin eğilme kapasitesini artırmada bu malzemeyle rakipsiz bir performans elde ediyor. Geleneksel yöntemlerin yarattığı ağırlık, kirlilik ve zaman kaybı gibi sorunları ortadan kaldırıyor. Elbette, yüksek başlangıç maliyeti ve yangın dayanımı gibi dikkat edilmesi gereken noktaları bulunuyor. Ancak doğru projelendirme ve uzman uygulama ile karbon fiber plaka, binalara, köprülere ve diğer yapılara uzun yıllar sürecek bir güvenlik ve dayanıklılık katıyor. Kısacası, bu teknoloji, mevcut yapı stokunu korumak ve geleceğe taşımak için büyük bir potansiyel sağlıyor. Bu, sadece bir onarım değil, aynı zamanda yapıların geleceğine yapılan değerli bir yatırımdır. Bu yatırım, hem can güvenliğini artırıyor hem de yapıların ekonomik ömrünü uzatıyor.
