Karbon Fiber Şerit / Plakalar
Haffen-CP-100-12
Ürün Tanımı
Haffen CFRP (Karbon Lifli Güçlendirilmiş Polimer) plakaları beton, ahşap ve yığma yapıların güçlendirilmesi
için kullanılan, özel makinalar ve fırınlama ile çekilmiş karbon lif donatılı polimer (CFRP) laminatlardır.
Haffen CFRP plakaları haricen yapıştırılan donatı olarak epoksi reçineleri kullanılarak yapı üzerine
yapıştırılır.
Kullanım Yerleri
Yük artışı:
- Döşeme ve kirişlerin yük taşıma kapasitesini arttırmak
- Artan aks yükleri dolayısıyla köprülerin kapasitelerinin arttırılması
- Ağır makinelerin montajı
- Titreşimli yapıların stabilizasyonu
- Yapı kullanım amacının değişikliği Yapı Elemanlarının Zarar Görmesi:
- Özgün yapı elemanlarının hasar görmesi
- Çelik donatının korozyonu
- Araç çarpması
- Yangın
- DepremlerServis Şartlarının İyileştirilmesi:
- Sehimin azaltılması
- Çelik donatılardaki gerilmelerin azaltılması
- Ağır makinelerin montajı
- Çatlak genişliklerinin azaltılması
- Yorulma etkisinin azaltılmasıYapısal Sistemdeki Değişiklikler:
- Duvar veya kolonların kaldırılması
- Boşluk açmak amacıyla döşemelerin kesilmesiŞartname Değişikliği:
- Depremler
- Tasarım yöntemlerindeki değişiklikler
- Tasam yönetmeliği değişikliğiTasarım veya Yapım Kusurları:
- Yetersiz donatı miktarı
- Kesitteki yetersiz faydalı yükseklik Avantajları
- Korozyon riski yoktur
- Yüksek dayanıma sahiptir
- Çeliğe göre 4 kat daha hafiftir
- Sınırsız boyda imal edilir, ek ihtiyacı olmaz
- Et kalınlığı azdır, üzeri boyanabilir

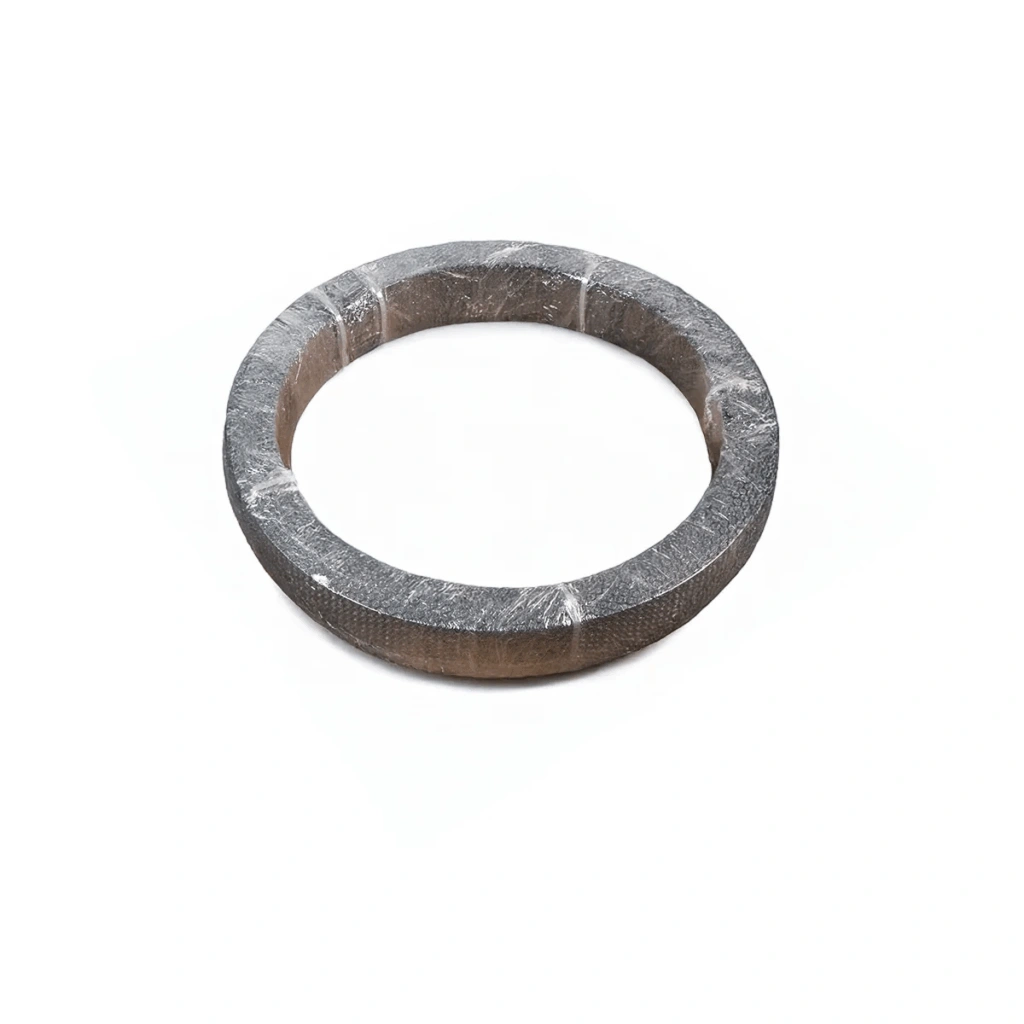

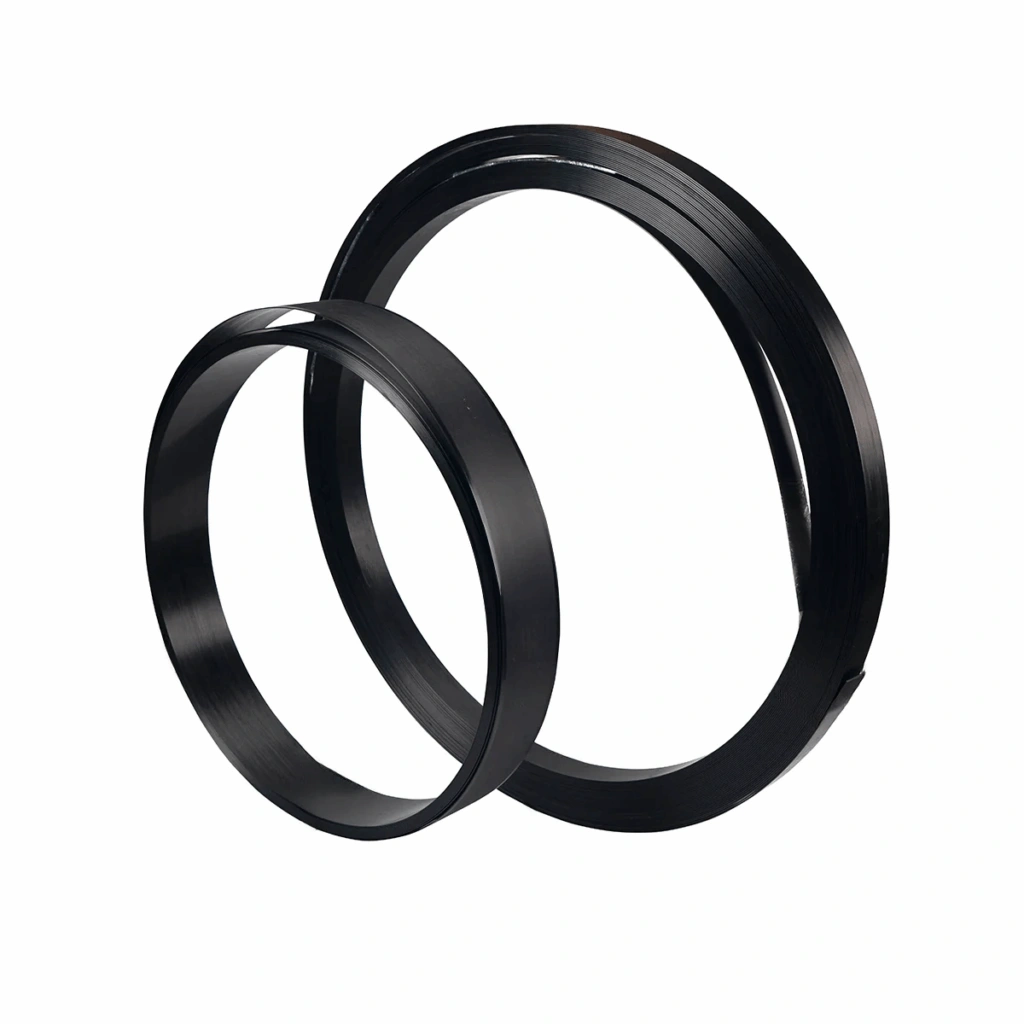

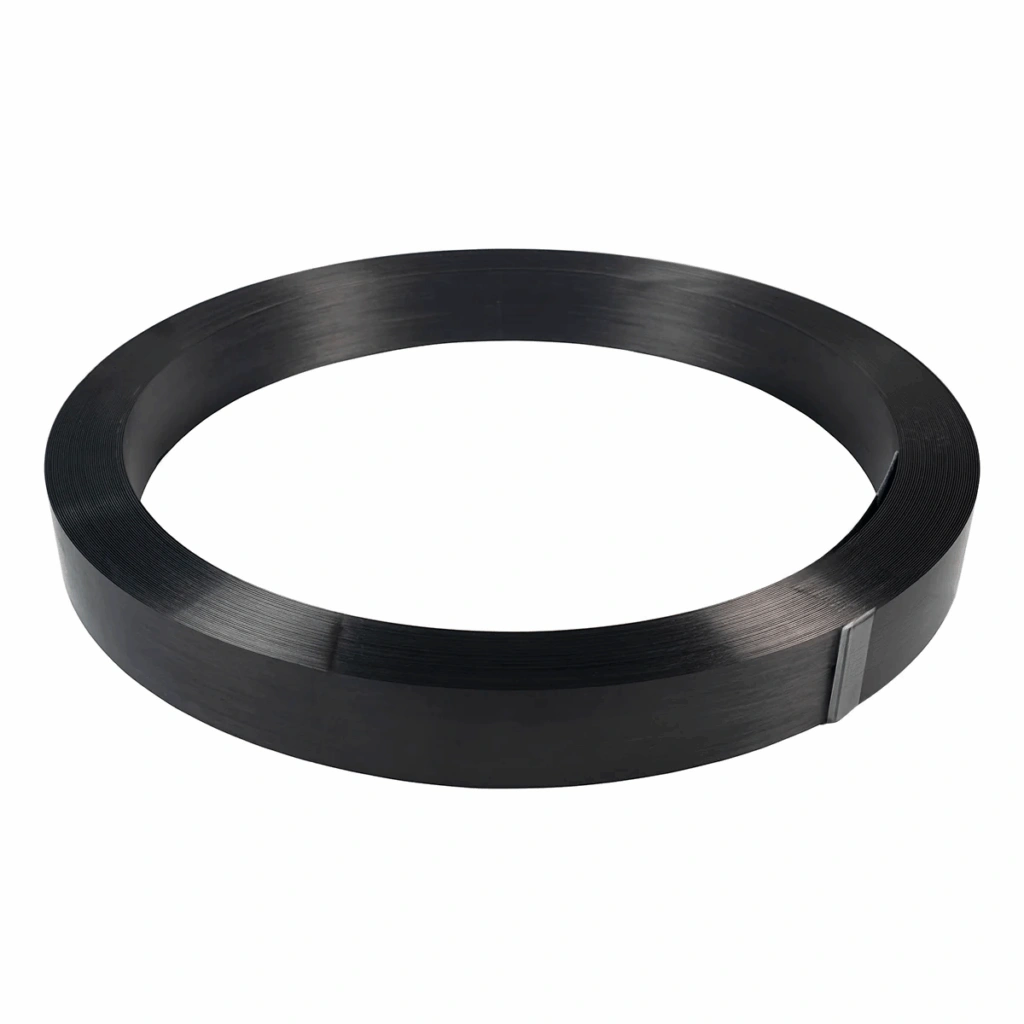

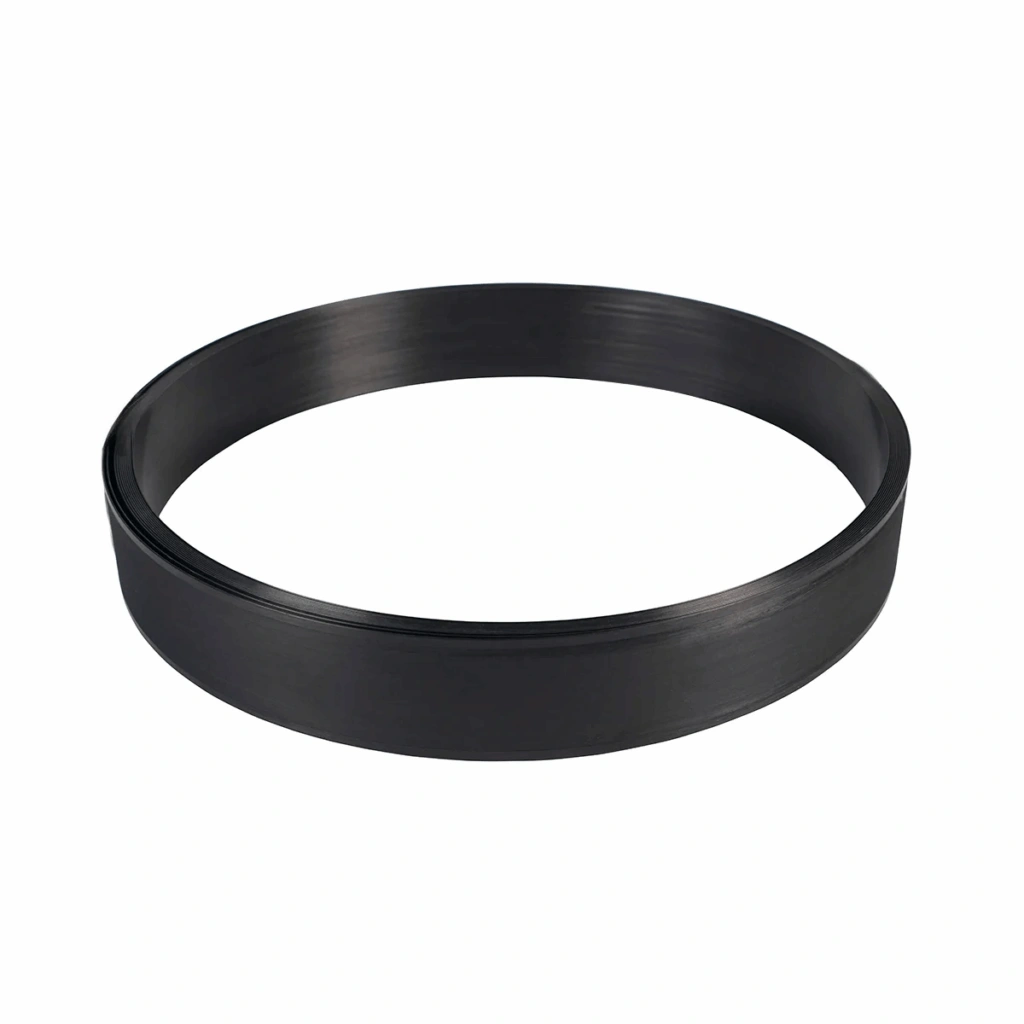

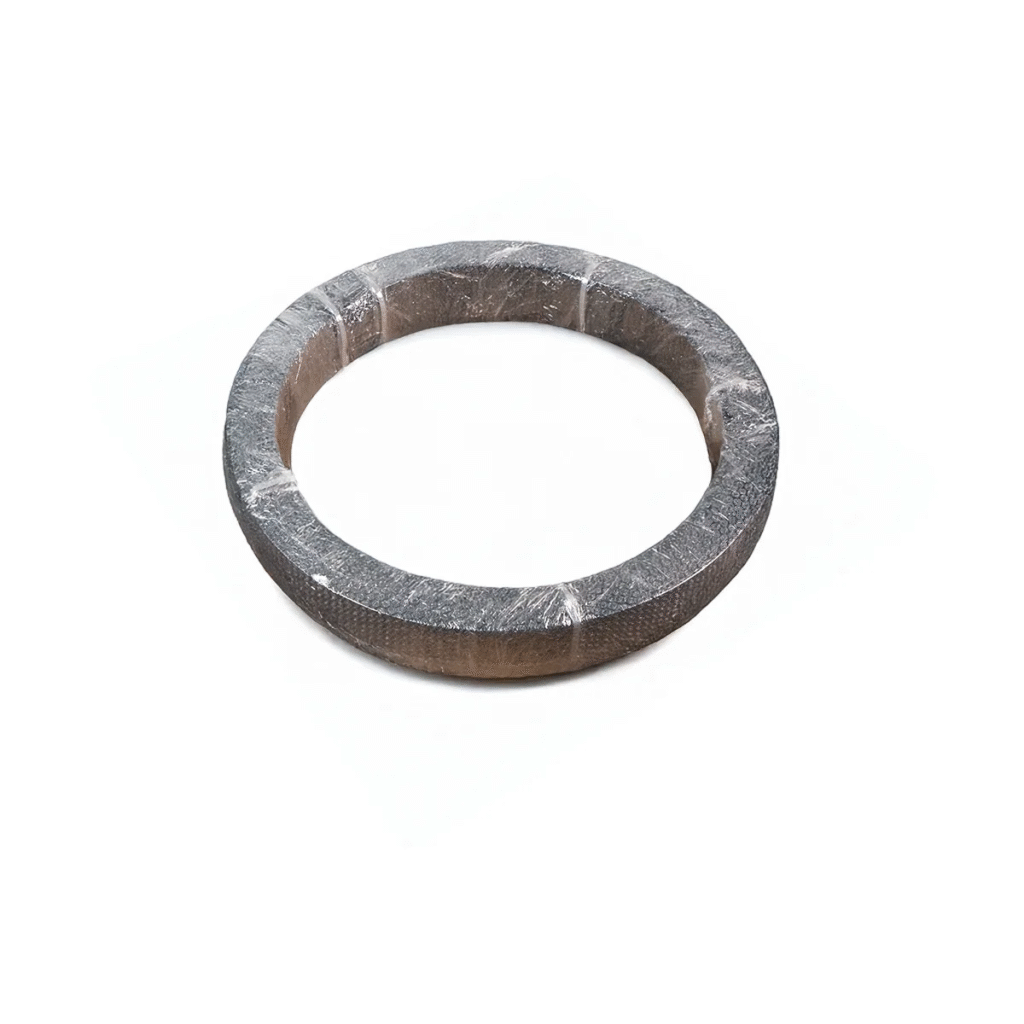

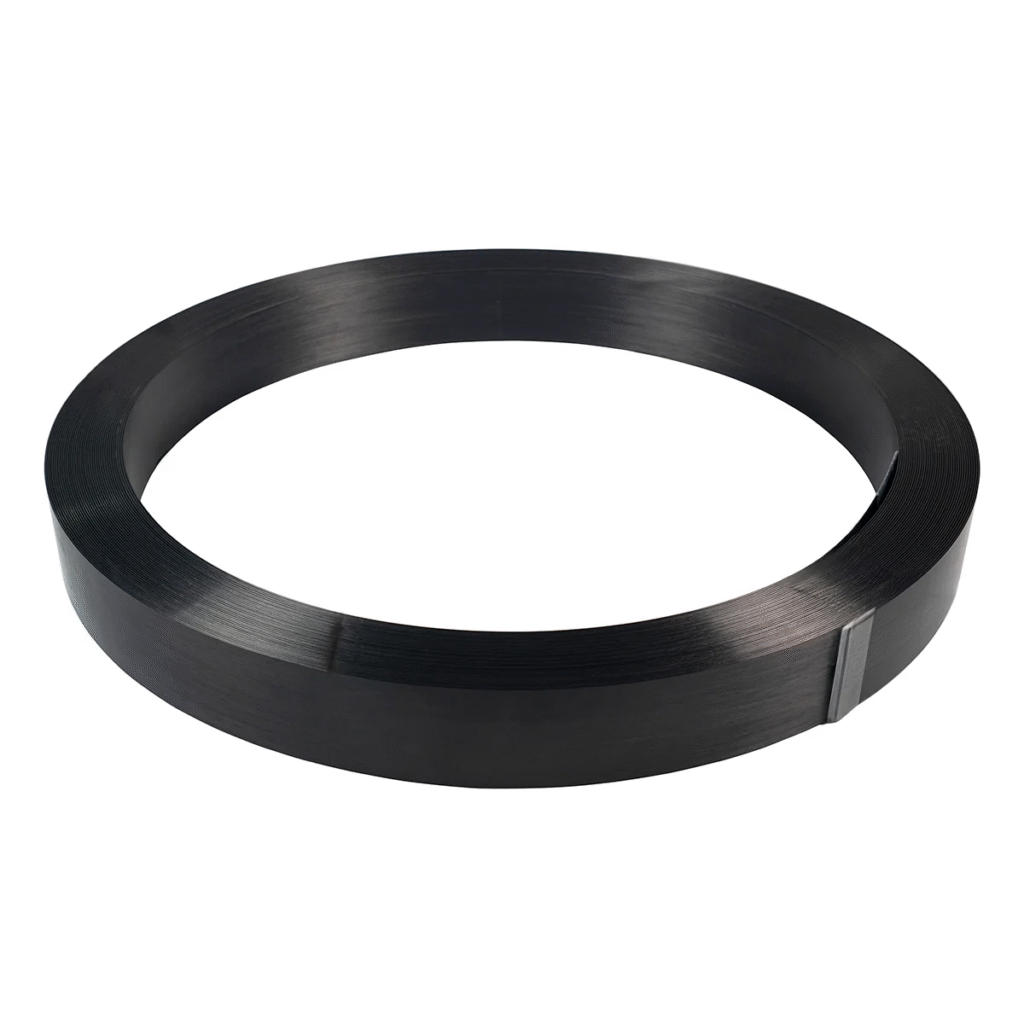

- Kolay taşınır (rulolar halinde)
- Plakaların kesişim noktaları kolay geçilir
- Montajı, özellikle baş üstü uygulamalarda çok kolaydır
- Mükemmel yaşlanma dayanımına sahiptir
- Haffen CFRP Plakalar uygulanmadan önce çok az bir ön hazırlık gerektirir
- Yüksek dayanım ve elastisite modülü kombinasyonları mevcuttur.
- Dünya çapında pek çok ülkeden çeşitli onaylara sahiptir
- ABD: ACI Betonarme Yapıların Güçlendirilmesi için Dışarıdan Yapıştırmalı FRP Sistemlerin
Tasarım ve Yapım Rehberi, Ekim 2002, (ABD). - İngiltere: Concrete Society Technical Report Fiber Kompozit Malzemeler Kullanılarak Betonarme
Yapıların Güçlendirilmesi için Tasarım Rehberi, 2000 (UK). - İsviçre: SIA 166, Klebebewehrungen rehberi.
- İtalya: CNR-DT Mevcut yapıların güçlendirilmesi için Dışarıdan Yapıştırmalı FRP Sistemlerin
tasarım ve yapım rehberi.ÜRÜN YAPISI
Görünüm/ Renk : Epoksi matriks içerisinde karbon lif donatılı polimer, siyah.
TİPLER
Ürün Kodu Genişlik (mm) Kalınlık (mm) Kesit Alanı (mm²) Haffen-CP-50-12 50 1,2 60 Haffen-CP-50-14 50 1,4 70 Haffen-CP-100-12 100 1,2 120 Haffen-CP-100-14 100 1,4 140 MEKANİK ÖZELLİKLER
E-Modülü (N/mm²) Çekme Dayanımı (N/mm²) Kopma Uzaması (Min.Değer) 200.000 2.900 >%1,30
