Karbon fiber (elyaf) yapı güçlendirme, zayıflamış taşıyıcı sistemlerin sismik performansını artıran ileri teknoloji bir yöntemdir. Bu işlem, FRP kompozit malzemeler kullanılarak gerçekleştirilir. Özel epoksi reçineler beton yüzeyine sürülür (veya astar/matris olarak uygulanır). Böylece yapıya ekstra özağırlık yüklenmeden çekme kapasitesi maksimize edilir. Sistem, depreme karşı yapısal süneklik sağlar.
Taşıyıcı elemanlardaki temel işlev, yapısal zayıflıkları operasyonel yük yaratmadan onarmaktır. Bu mekanizma, zayıflayan kemikleri saran ince, hafif ancak yüksek mukavemetli bir titanyum doku gibi çalışır. Uygulanan karbon fiber kumaş, betonun karşılayamadığı aşırı çekme kuvvetlerini, kesitteki mevcut çelik donatıyla birlikte karşılar. Geleneksel betonarme güçlendirme teknikleri, binanın özağırlığını ve taşıyıcı eleman kesitlerini büyütür. Fakat bu ileri teknoloji kompozit yöntem, mimari kullanım alanını kesinlikle daraltmaz.
Malzeme bilimi ölçümleri ve laboratuvar verileri, karbon polimerlerin yapısal çeliğe kıyasla yaklaşık 5 kat daha hafif olduğunu gösterir. Buna rağmen sistemin çekme dayanımı minimum 3000 MPa seviyelerine rahatlıkla ulaşır. Zayıflayan kolon ve kirişlerdeki zafiyet, sağlanan kusursuz kimyasal yüzey aderansıyla stabilize edilir. Böylece yapısal güçlendirme projelerinde binanın sismik güvenliği en üst düzeye çıkarılmış olur.
Yapısal Güçlendirmede Karbon Elyaf Güçlendirme Sistemlerinin Çalışma Prensibi
Karbon elyaf güçlendirme sistemlerinin çalışma prensibi, taşıyıcı elemandaki kuvvetlerin kompozit malzemeye yüksek bir aderans ile (minimum slip) aktarılmasına dayanır. Güçlü bir reçine olan epoksi ile beton ve kompozit arasında kusursuz aderans (tutunma kuvveti) sağlanır. Bu moleküler kenetlenme sayesinde yapının taşıma kapasitesi ve sünekliği artırılır.
Sistemin kalbi eksiksiz bir yük aktarım mekanizmasıdır. İki farklı materyali birbirine kilitleyen epoksi, basit bir tutkal değil yapısal bir köprüdür. Bu dinamik, bel veren ahşap köprünün altına bükülmeyi durduran çelik bir cetvel yapıştırılmasına benzer. Eğilme anında betonda oluşan çekme kuvvetlerini, şekil değiştirme uygunluğu prensibiyle FRP ve mevcut çelik donatı birlikte karşılar. Betonun yetersiz kaldığı çekme kuvvetleri bu kompozit zırhla karşılanır. Kurulan bu sistem, ortalama 3500 MPa çekme mukavemetine kadar kopmadan direnç gösterir.
Saha uygulamalarında söz konusu aderans dinamiği üç net aşamada gerçekleşir:
- Yüzey Aktivasyonu: Beton üzerindeki zayıf katman kazınarak sağlam bir taşıyıcı çekirdek elde edilir.
- Kimyasal Entegrasyon: Yapısal epoksi matrisi, beton yüzeyinde oluşturulan 1.5 ila 2 mm pürüzlülük profiline (CSP) tutunarak mikroskobik gözeneklere nüfuz eder.
- Kompozit Birleşim: Karbon fiber şerit bu sıvı matrise (veya epoksi reçineye) yatırılır. Reçine kürlendiğinde (sertleştiğinde) taşıyıcı sistem tek bir kompozit bütün olarak çalışır.

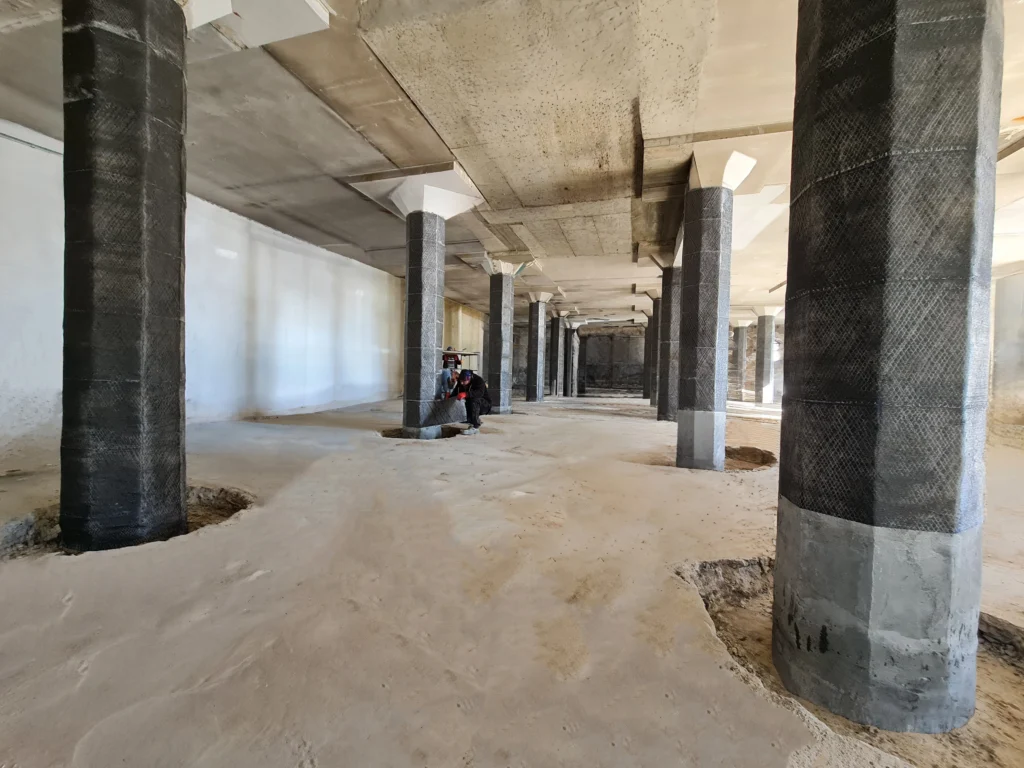

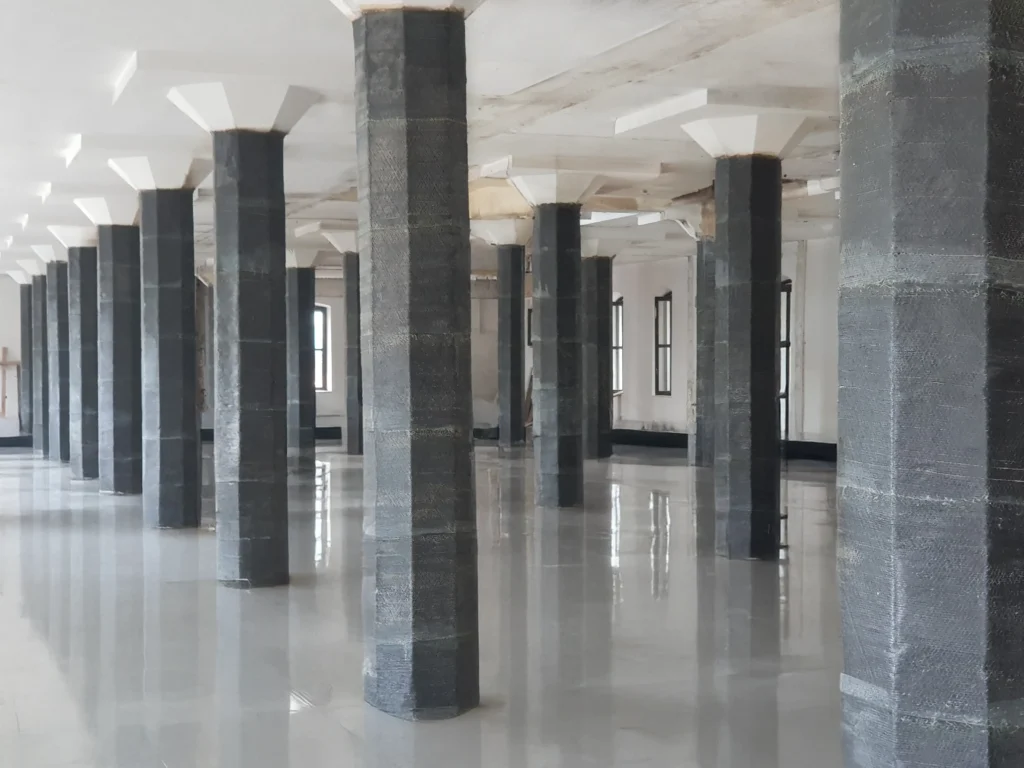

Kolon Güçlendirmede Karbon Sargı (Confinement) Etkisi ve Süneklik Artışı
Karbon sargı (confinement) etkisi, betonun yanal basınç altında ezilmesini önleyen bir zırhlama yöntemidir. Taşıyıcı kolonların etrafı yüksek mukavemetli kompozit liflerle sıkıca sarılır. Bu işlem, kolonların deprem anındaki sünekliğini (kırılmadan esneme kapasitesi) artırır. Böylece yapının eksenel yük taşıma direnci maksimize edilir.
Deprem anında kolonlar aşırı eksenel ve yanal kuvvetlere maruz kalır. Bu sismik kuvvetler betonda şişme ve patlama yaratır. Kolon sarma yöntemi tam bu zafiyet noktasında devreye girer. Bu mekanizma, yüksek basınçlı bir su borusunun patlamasını engellemek için dışından bantla sarılmasına benzer. Lifli polimerler kolonun çevresini kuşatır. İçerideki betonun yük altında dışarıya doğru genleşmesi yüksek yanal basınçla sınırlandırılır. Yapısal analizler, doğru uygulanan sargının beton basınç dayanımını dairesel kolonlarda mevcut kapasitenin yaklaşık 1.5 ila 2 katına çıkarabildiğini, dikdörtgen kesitlerde ise köşe gerilme yığılmaları (shape factor) sebebiyle bu artışın maksimum %15 ila %30 bandında kaldığını gösterir.
Deprem güçlendirme projelerinde sargı etkisi devasa sismik enerjiyi yutar. Süneklik artışı sayesinde yapının aniden çökmesi engellenir. Saha operasyonlarında genellikle kesintisiz tam sarım tekniği tercih edilir. Köşe bölgelerindeki gerilim yığılmalarını önlemek için kolon köşeleri pahlanarak yuvarlatılır. Sarım teknikleri ve açıları, eleman üzerindeki kesme veya eğilme kuvvetlerinin yönünü saptayan statik güçlendirme projesine göre belirlenir. Karbon liflerinin yönünün (fiber orientation) eleman eksenine dik olduğu sargıların kesme kuvveti dayanımını büyük oranda iyileştirdiği laboratuvar testleriyle sabittir.

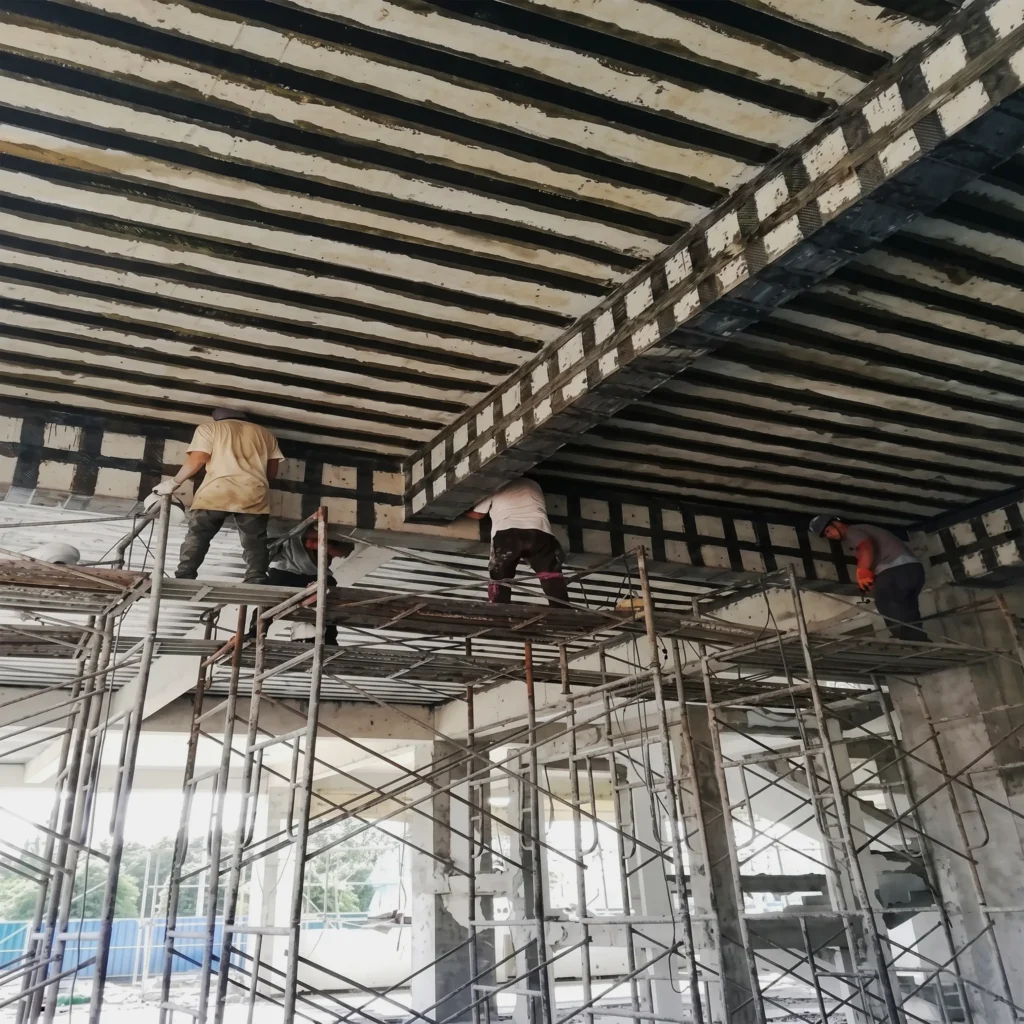

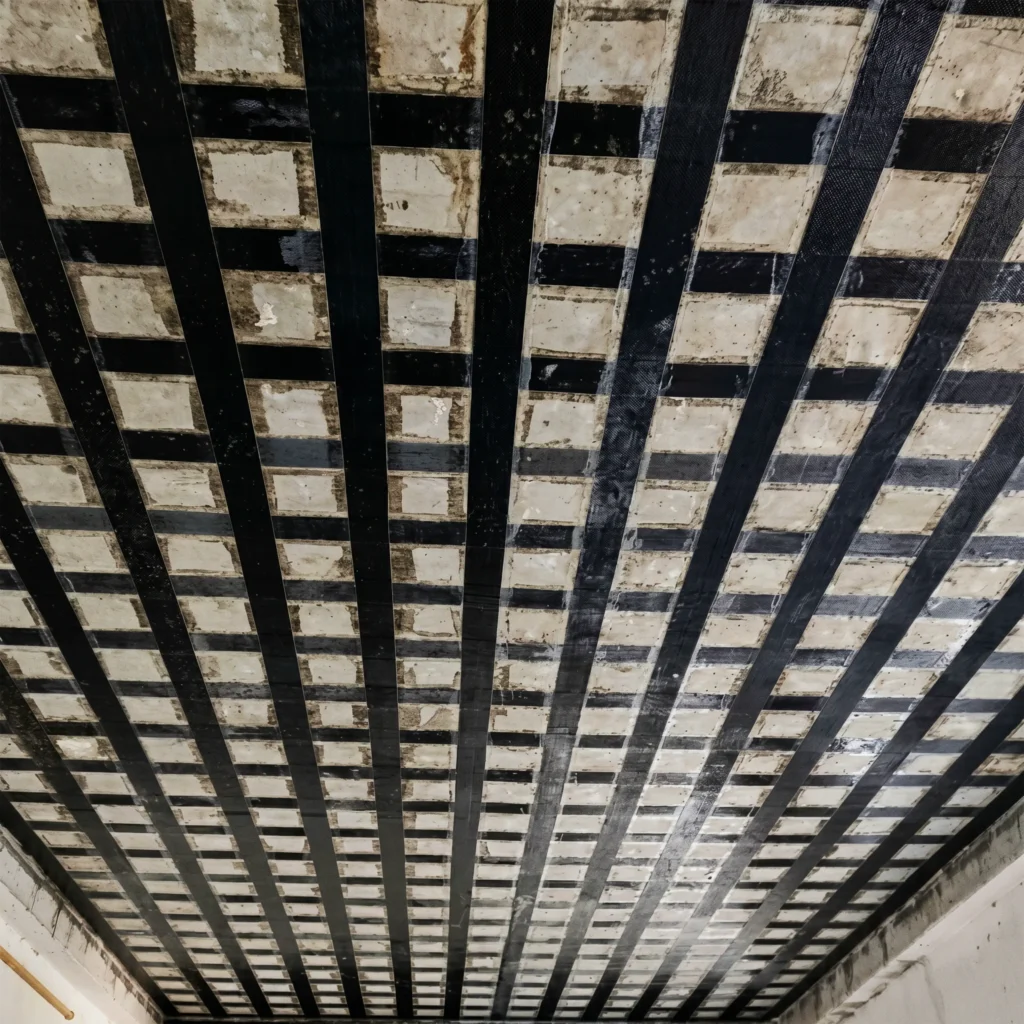

Kiriş ve Döşeme Güçlendirmede Karbon Fiber Plaka Kullanımı ile Eğilme Kapasitesi
Kiriş ve döşeme güçlendirmede karbon fiber plaka kullanımı, taşıyıcı sistemlerin eğilme kapasitesini artıran ileri teknolojik bir müdahaledir. Betonarme elemanların alt yüzeylerine entegre edilen bu rijit polimerler, mevcut çelik donatıya takviye olarak çalışır. Bu yöntem, ilave yükler altında oluşacak yeni sehimleri (bel vermeyi) sınırlandırarak yapının eğilme kapasitesini artırır.
Kirişler ve döşemeler dikey yükler altında bükülmeye eğilimlidir. Beton basınca karşı oldukça dirençli olmasına rağmen, çekme kuvvetlerine karşı son derece zayıftır. Karbon fiber plaka uygulaması tam olarak bu zafiyeti hedefler. Bu fiziksel mekanizma, aşırı yük altında esneyen ahşap bir köprüye benzer. Köprünün tam altına bükülmeyi durduran çelik bir cetvel yapıştırıldığını varsayın. Betonun alt kısımlarında oluşan ölümcül çekme gerilmelerini doğrudan FRP kompozit malzemeler devralır.
Laboratuvar testleri ve saha araştırmaları bu teoriyi net bir şekilde doğrular. Doğru uygulanan kompozit plakalar, ilgili kirişin eğilme kapasitesini maksimum %40 oranında artırır. Açıklık boyunca uzanan bu polimer şeritler, yapının nihai eğilme taşıma kapasitesini artırır. İçerideki taşıyıcı donatının akması ve betonun erkenden ezilmesi gibi kritik hasar modları başarıyla ötelenir. Döşeme güçlendirme projeleri bu sayede yapının özağırlığını artırmadan güvenle tamamlanır.
Geleneksel Yöntemler ve Karbon Fiber Güçlendirme Arasındaki Dayanım Farkları
Geleneksel yöntemler ile karbon fiber güçlendirme arasındaki temel dayanım farkı, yapıya eklenen kütle ve sağlanan çekme kapasitesidir. Klasik betonarme ceketleme binanın özağırlığını artırarak sismik yükleri büyütür. FRP kompozit sistemler ise milimetrik kalınlıklarla geleneksel donatı çeliğinden çok daha yüksek mukavemet üretir.
Yapısal analiz süreçleri, eski ve yeni teknolojiler arasındaki verimlilik farkını netleştirir. Geleneksel bina güçlendirme yöntemleri kolonları kalın beton katmanlarıyla kaplar. Bu durum, ağır bir çelik zırh giyerek koşmaya çalışan bir askerin hızla yorulmasına benzer. Yapının özağırlığı arttığı için atalet kuvveti (deprem anında kütleye etki eden yanal sismik yük) tehlikeli seviyelere çıkar. İleri teknoloji ürünü karbon takviyeli polimer uygulamaları ise zırh yerine ince ve dayanıklı bir kevlar yelek işlevi görür.
Saha mühendisliği verileri ışığında eski ve yeni yöntemler arasındaki objektif farklar aşağıdaki tabloda özetlenmiştir:
| Karşılaştırma Kriteri | Geleneksel Betonarme Ceketleme | Karbon Fiber (FRP) Sistemleri |
|---|---|---|
| Ekstra Ağırlık Yükü | Yüksek (Sismik yükü ortalama %15-20 artırır) | İhmal Edilebilir (Milimetrik) |
| Çekme Dayanımı | Ortalama 500 MPa (Yapısal Çelik Donatı) | 3000 ile 4000 MPa Arası (İleri Kompozit) |
| Kesit Daralması | Her yüzeyde 10 – 15 cm büyüme | Sadece 1 – 3 mm kalınlık |
| Kürlenme Süresi | Uzun (Kalıp, döküm ve 28 gün bekleme) | Çok Kısa (Ortalama 7 günde tam aderans) |
| Mimari Etki | Net kullanım alanını daraltır | Mekan boyutlarını kesinlikle değiştirmez |
Betonarme Ceketleme Yönteminin Fiziksel Sınırları ve Taşıyıcı Yük Etkileri
Betonarme ceketleme yöntemi, kolon kesitlerini büyüterek binanın özağırlığını ciddi oranda artıran geleneksel bir müdahaledir. Bu fiziksel sınır, yapıya etki eden sismik kütleyi büyütür. Artan atalet kuvvetleri temele inen yükü ağırlaştırır. Modern güçlendirme projelerinde bu durum, ek temel kazıları ve uzun operasyonel süreçler gerektirir.
Taşıyıcı sistemlerin etrafına yeni donatı ve beton dökülmesi, rijitliği artırırken ağır bir bedel ödetir. Bu durum, zayıf bir iskelete ağır bir zırh giydirmeye benzer. Yapının kütlesi arttıkça depremin uygulayacağı yanal kuvvet de doğrudan büyür. Yapısal güçlendirme hesaplamaları, betonarme ceketlemenin bina kütlesini ortalama %15 ila %20 bandında artırdığını gösterir. Bu ekstra yük mevcut temel sistemini zorlar. Dolayısıyla TBDY 2018 standartlarına göre çoğu senaryoda temel güçlendirme işlemi zorunlu hale gelir.
Operasyonel kısıtlamalar da bu yöntemin zayıf karnıdır. Klasik kolon güçlendirme işlemleri ciddi bir alan kaybı yaratır. Her bir kolon yüzeyi ortalama 15 cm genişler. Mimari plandaki bu daralma, endüstriyel tesislerde veya konutlarda fonksiyonelliği bozar. Ayrıca kalıp çakılması ve yeni betonun tam dayanıma ulaşması en az 28 gün sürer. Bu süreç binanın tahliyesini gerektirir. Uzun onarım süreleri ciddi ekonomik ve operasyonel kayıplar doğurur.
FRP Güçlendirme ile Sağlanan Ağırlık, Sargı (Confinement) ve Çekme Dayanımı Avantajları
FRP güçlendirme sistemlerinin en büyük avantajı, yapıya minimum kütle ekleyerek maksimum çekme dayanımı üretmesidir. Karbon polimerler, çelik donatılara kıyasla çok daha hafiftir. Buna rağmen sistem, elemanların yapısal kapasitesini katlayarak artırır. Bu teknoloji, bina özağırlığını kesinlikle değiştirmeden sismik performansı optimize eder.
İleri teknoloji ürünü FRP kompozit malzemeler, kusursuz bir ağırlık-performans dengesi sunar. Geleneksel yapısal çelik oldukça yüksek bir özgül ağırlığa sahiptir. Karbon polimerler ise standart çelikten yaklaşık 5 kat daha hafiftir. Laboratuvar testleri, karbon elyafın çekme mukavemetinin çelikten ortalama 7 ila 8 kat yüksek olduğunu kanıtlar. Bu fiziksel gerçeklik, yapısal analiz süreçlerinde ciddi avantaj sağlar. Taşıyıcı kesitlere eklenen kompozit katmanlar, yalnızca milimetrik kalınlıklardadır.
Saha verileri, bu ince kompozit zırhın taşıma kapasitesini doğrudan iyileştirdiğini gösterir. Standart bir yapısal çelik donatı (S420) ortalama 420 MPa akma (yield) dayanımına sahiptir. Yüksek dayanımlı bir karbon fiber şerit ise minimum 3000 MPa seviyelerine rahatça ulaşır. Mühendislik toleransları gereği bu teknolojinin çalışma sınırları bilinmelidir. FRP güçlendirme sistemleri basınca karşı değil, kopmaya (çekme kuvvetlerine) karşı tasarlanır. Bina dayanıklılığı artırma operasyonlarında, malzemenin bu devasa çekme kapasitesi betonun zayıf yönlerini kusursuzca onarır.
TBDY 2018 Kapsamında Karbon Elyaf Uygulaması Nasıl Yapılır?
TBDY 2018 kapsamında karbon elyaf uygulaması, mevcut betonun mekanik analiziyle başlar. Yüzey hazırlığından sonra özel epoksi reçineler sürülür. Ardından kompozit polimerler betonarme sisteme entegre edilir. Bu katı yapısal güçlendirme süreci, taşıyıcı elemanların deprem yönetmeliği standartlarına tam uyumlu hale gelmesini sağlar. Böylece sismik kapasite artırılır.
Türkiye Bina Deprem Yönetmeliği (TBDY 2018), rastgele yapısal müdahaleleri kesinlikle yasaklar. FRP uygulama adımları daima katı mühendislik denetimleri altında yürütülür. Taşıyıcı sistem güçlendirme operasyonlarındaki bu zorunlu hiyerarşi sırasıyla şöyledir:
-
- Performans Analizi: Tahribatlı karot testleriyle, TBDY 2018 sargı alt sınırı olan 10 MPa’ı geçtiği ve yüzey aderansı gerektiren plaka uygulamaları için ise minimum 15 MPa basınç dayanımına sahip olduğu doğrulanır.
- Mekanik Hazırlık: Beton üzerindeki zayıf katmanlar özel cihazlarla taşlanır. İdeal aderans için gerekli yüzey pürüzlülüğü sağlanır.
- Astar ve Tamir: Yapısal epoksi macunlar kullanılarak beton yüzeyindeki çatlaklar ve kılcal boşluklar onarılır.
- Kompozit Entegrasyon: Güçlü kimyasal reçine sürüldükten hemen sonra karbon takviyeli polimer yüzeye yatırılır. Hapsolan hava özel rulolarla tahliye edilir.
- Kürlenme: Sistem ortalama 72 saatlik birincil kimyasal kürlenme sürecine bırakılır. İşlem bitiminde, yapının kaçış rotaları, kazan daireleri veya yangın tehlikesi bulunan riskli bölgelerindeki sistemlere yangın yalıtımı uygulanır.
Mevcut Beton Dayanımının ve Taşıyıcı Sistemin Performans Analizi
Mevcut beton dayanımının ve taşıyıcı sistemin performans analizi, karbon elyaf güçlendirme projelerinin ön koşuludur. Uzman mühendisler, karot alımı ve tahribatsız muayene yöntemleriyle mevcut beton kalitesini bilimsel olarak ölçer. Yetersiz basınç dayanımına sahip elemanlarda kompozit sistemler işlevsiz kalır. Bu sebeple ön sismik analizler yasal bir zorunluluktur.
Uygulama öncesi taşıyıcı sistemin yapısal röntgeni çekilmelidir. Bina performans analizi, mevcut zafiyetlerin mühendislik haritasını çıkarır. Karot testleri sahadaki gerçeği fiziksel olarak kanıtlarken, Schmidt çekici gibi tahribatsız testler sadece yüzey sertliğini okuduğu için yanıltıcı olabilir. Karbon polimerler kendi başlarına devasa çekme kuvvetleri taşıyabilir. Ancak bu yükü transfer edecekleri temel arayüz mevcut betonun kendisidir. Beton yüzeyi zayıfsa veya ufalanıyorsa, sistem doğrudan koparak yüzeyden ayrılır. Bu yapısal çöküşe delaminasyon (sıyrılma) adı verilir.
Mühendislik Şartnamesi Özeti: FRP kompozit plakaların güvenle çalışabilmesi için mevcut betonun yüzey çekme (pull-off) mukavemetinin belirlenen standartları (genellikle minimum 1.4 – 1.5 MPa) sağlaması zorunludur. Bu kritik sınırın altındaki zayıf taşıyıcı elemanlarda doğrudan yüzey güçlendirmesi yapılamaz.
Elde edilen laboratuvar verileri, mevcut betonun karbon sargı veya plaka uygulamasına uygunluğunu tesciller. Aksi takdirde, malzeme ne kadar kaliteli olursa olsun hedeflenen deprem güçlendirme hedefine ulaşılamaz.
Yüzey Hazırlığı ve Betonarme Kesit Tamiri Adımları
Yüzey hazırlığı ve betonarme kesit tamiri, karbon fiber uygulamalarının başarıya ulaşması için zorunlu olan fiziksel altyapı sürecidir. Bu adımlarda mevcut beton üzerindeki zayıf katmanlar uzaklaştırılır ve korozyona uğramış donatılar onarılır. Böylece epoksi reçinenin taşıyıcı sisteme kusursuz şekilde tutunması garanti altına alınır.
Kompozit sistemlerin gücü, altındaki betonun yüzey kalitesine doğrudan bağlıdır. Yüzeydeki boya, sıva ve gevşek doku tamamen kazınmalıdır. Bu işlem genellikle özel elmas uçlu freze makineleriyle yapılır. Ortaya çıkan sağlam çekirdek, yapısal güçlendirme için ana taşıyıcı arayüzdür. Kusursuz bir aderans için şu teknik adımlar izlenir:
- Korozyon Temizliği: Paslanmış iç donatılar mekanik olarak temizlenir. Ardından donatılar korozyon önleyici özel astarlar ile kaplanır.
- Paspayı Onarımı: Dökülen beton yüzeyleri yüksek mukavemetli epoksi tamir harçları ile onarılır. Bu harçlar ortalama 24 saat içinde erken yüksek dayanıma ulaşır.
- Pürüzlendirme: Reçinenin tutunabilmesi için beton yüzeyinde ICRI standartlarına uygun CSP-3 sınıfı, yaklaşık 1 ila 1.5 mm derinliğinde homojen bir pürüzlülük profili yaratılır.
Yüzey hazırlığının standart altı olması kritik bir mühendislik hatasıdır. Yüzeyde ufalanma (dusting) kalması durumunda sıvı reçine betona tam nüfuz edemez. Bu senaryoda FRP kompozit malzemeler yük altında beton yüzeyinden tamamen sıyrılır. Doğru uygulanan betonarme kesit tamiri, bu tehlikeli kopma (delaminasyon) riskini kalıcı olarak ortadan kaldırır.
Epoksi Reçine Uygulaması ve Karbon Takviyeli Polimer Aderansı
Epoksi reçine uygulaması, karbon takviyeli polimer sistemlerini betonarme kesitlere moleküler düzeyde bağlayan yapısal bir işlemdir. Bu kimyasal bağlayıcılar, iki materyali birbirine kilitleyerek kusursuz bir aderans yaratır. Homojen karışım oranlarıyla uygulanan matriks, yapının sismik kapasitesini artırır. Böylece yük aktarımı kayıpsız gerçekleşir.
Yapısal epoksi sadece basit bir yapıştırıcı işlevi görmez. Sistemi betonla bütünleştiren ana taşıyıcı arayüzdür. Bu mekanizma, iki çelik levhayı birleştiren sıvı bir kaynak gibidir. FRP güçlendirme projelerinde kimyasal reçine, kompozit liflerin arasına tamamen sızar. Böylece taşıyıcı elemanlar tek bir monolitik kütleye dönüşür. Reçinenin kimyasal bileşenleri mühendislik spesifikasyonlarına göre hassasça karıştırılmalıdır.
Kimyasal karışım oranlarındaki ufak bir sapma polimer malzemenin işlevini tamamen bitirir. Epoksi matriksi yüzeye ideal viskozite seviyesinde homojen şekilde sürülmelidir. Aksi takdirde karbon fiber şerit beton ile kalıcı yapısal bağ kuramaz. Laboratuvar testleri, doğru epoksi aderansının minimum 1.5 MPa yüzey çekme (pull-off) mukavemeti ürettiğini kanıtlar. Karışım işlenebilirlik süresi (pot-life) 20°C ortamda genellikle 30-45 dakika ile katıca sınırlandırılır. Bu kimyasal hassasiyet, saha operasyonlarında üst düzey mühendislik disiplini gerektirir.
Epoksi Yapıştırıcıların Kürlenme Süreci ve Nem Toleransları
Epoksi yapıştırıcıların kürlenme süreci, ortam sıcaklığına ve yüzey nemine bağlı hassas bir kimyasal reaksiyondur. İdeal aderans için beton yüzeyindeki nem oranı kesin limitlerin altında olmalıdır. Yüksek rutubet ve düşük sıcaklıklar bu moleküler kenetlenmeyi fiziksel olarak engeller.
Polimer malzemenin taşıyıcı sisteme entegrasyonunda çevresel faktörler kritik rol oynar. Standart epoksi reçine uygulaması sırasında beton yüzeyindeki nem oranı maksimum %4 olmalıdır. Yüksek rutubet, kimyasal reaksiyonu bozarak malzemenin köpürmesine yol açar. Bu durum yapısal aderansı tamamen yok eder. Aktif su sızıntısı olan ıslak betonarme kesitlerde standart ürünler kesinlikle kullanılamaz. Bunun yerine su altı (underwater) kürlenme özelliğine sahip spesifik reçineler tercih edilmelidir. Aksi takdirde yapısal güçlendirme operasyonu kalıcı olarak başarısızlığa uğrar.
Kimyasal kürlenme süresi ortam sıcaklığıyla doğrudan ve ters orantılıdır. Saha operasyonlarında referans alınan ortalama kürlenme süreleri şöyledir:
| Ortam Sıcaklığı (°C) | Yüzey Kuruma Süresi | Tam Mekanik Kürlenme (Aderans) |
|---|---|---|
| + 10 °C | 24 Saat | 14 Gün |
| + 20 °C | 12 Saat | 7 Gün |
| + 30 °C | 6 Saat | 3 Gün |
Ağır Hasarlı Yapılarda Karbon Elyaf Güçlendirme Sınırları ve Dezavantajlar
Ağır hasarlı yapılarda karbon elyaf güçlendirme sınırları, mevcut betonun yapısal bütünlüğünü tamamen kaybetmesiyle belirlenir. Bu ileri teknoloji kompozit sistemler her senaryoda mutlak bir çözüm sunmaz. Çekirdek dayanımı 15 MPa değerinin altına inmiş elemanlarda yüzey çekme mukavemeti yetersiz kalacağı için yapısal aderans matematiksel olarak sağlanamaz. Bu kritik zafiyetlerde geleneksel onarım yöntemleri zorunludur.
Saha araştırmaları, teknolojinin her hasar senaryosunda optimum performans göstermediğini kanıtlar. Ege bölgesindeki ağır hasarlı bir endüstriyel tesis projesinde bu kısıt netleşmiştir. Yapısal analiz sonuçlarına göre kolonların beton basınç dayanımı 8 MPa seviyesine kadar gerilemiştir. Bütünlüğü bozulan taşıyıcılara doğrudan kompozit polimer uygulanması, sistemin kütleden kopmasına neden olan büyük bir mühendislik hatasıdır. Laboratuvar testlerinde epoksi reçinenin karbon fiberi kusursuz tuttuğu görülmüştür. Ancak zayıf beton yüzeyi içten ufalanarak kompozit zırhla birlikte kütleden kopmuştur.
Delaminasyon adı verilen bu yapısal sıyrılma, betonun yüzey çekme (pull-off) mukavemetinin aderans sınırlarının altına düştüğü durumlarda kaçınılmazdır. Sistem, taşıma kapasitesini karbonun kendisine değil, altındaki beton çekirdeğe aktarır. Ağır hasarlı bina onarımı süreçlerinde doğrudan kompozit uygulaması büyük bir mühendislik hatasıdır. Yüzeyler öncelikle yüksek mukavemetli mikrokret harçlarla mantolanmalıdır. Ancak bu çekirdek onarımından sonra FRP kompozit malzemeler devreye alınmalıdır.
Karbon Fiber Güçlendirme Sistemlerinde Yangın Dayanımı ve Termal Hassasiyet
Karbon fiber güçlendirme sistemlerinin termal hassasiyeti, epoksi matrisinin ısı karşısındaki zafiyetinden kaynaklanır. Yüksek sıcaklıklarda reçine bütünlüğünü kaybederek taşıyıcı sistemden sıyrılır (delaminasyon). Bu fiziksel gerçeklik sebebiyle, mimari projede yangın riski taşıyan veya kaçış koridoru olan bölgelerdeki FRP uygulamaları özel yalıtım malzemeleriyle kaplanmalıdır.
Termal analizler, kompozit sistemlerin yangın altındaki çökme mekanizmasını netleştirir. Karbon fiber kumaş tek başına devasa ısılara karşı dirençlidir. Ancak onu betona kilitleyen taşıyıcı arayüz (kimyasal reçine) ısıya karşı kırılgandır. Bu durum, çelik bir kapının plastik menteşelerle duvara tutturulmasına benzer. Kapı yanmaz, ancak menteşeler eridiğinde sistem çöker. Polimerin camsı geçiş sıcaklığına (Tg) ulaşıp yumuşayarak taşıyıcılığını yitirdiği kritik ısı eşiği ortalama 65-80 °C seviyesindedir. Ortam sıcaklığı bu limiti aştığında moleküler kenetlenme kopar. Karbon zırh alevden etkilenmese bile beton yüzeyinden ayrılır.
Saha operasyonlarında yangın koruma protokolleri yapının bütününe değil, riskli alanlara odaklanır. TBDY 2018 ve ilgili yangın yönetmelikleri bu konuda nettir. Endüstriyel fırın çevreleri, kazan daireleri veya acil çıkış rotalarındaki FRP kompozit malzemeler çıplak bırakılamaz. Bu spesifik bölgeler özel ısı yalıtım sıvaları veya panellerle korunur. Doğru tasarlanmış yalıtım katmanı (intümesan sıvalar), kompozit sistemin alev altında yangın yönetmeliği sınırlarına uygun olarak minimum 90 dakika boyunca bütünlüğünü korumasını sağlar. Ancak yangın yükü (yanıcı madde miktarı) bulunmayan standart hacimlerde bu özel kaplama işlemi mühendislik açısından zorunlu değildir.
Düşük Dayanımlı Betonlarda Delaminasyon (Sıyrılma) Riski ve Saha Vaka Analizi
Düşük dayanımlı betonlarda delaminasyon (sıyrılma) riski, karbon fiber sistemlerin taşıyıcı yüzeyden kütlesel olarak kopması durumudur. Mevcut betonun çekme dayanımı epoksi aderansından düşükse kompozit malzeme çalışamaz. Yük altında zayıf beton ufalanır ve sistem tamamen işlevsiz kalır. Bu yapısal çöküş önleyici yüzey testlerini zorunlu kılar.
Karbon polimerler devasa yükleri taşıyabilir ancak bu gücü mevcut betona aktarmak zorundadır. Bu durum, devasa bir tırın çamurlu bir zeminde ilerlemeye çalışmasına benzer. Motor ne kadar güçlü olursa olsun, zemin zayıfsa tekerlekler boşa döner ve ilerleme sağlanamaz. Yüzey çekme dayanımının (pull-off test) yönetmelik eşiği olan 1.5 MPa altında çıktığı yapılarda risk kritiktir. Yetersiz beton basınç dayanımı, yüzeydeki ince tabakanın kompozit zırhla birlikte kopmasına neden olur.
Saha araştırmaları bu mekanik kopuşun tehlikelerini somutlaştırır. İç Anadolu bölgesindeki bir viyadük kolonunda yapılan yapısal performans analizi sürecinde bu zafiyet tespit edilmiştir. Yüzey çekme dayanımı sadece 0.6 MPa çıkan eski kolonlara doğrudan karbon elyaf uygulaması yapılmıştır. Hidrolik pres testlerinde kompozit şeritlerin sağlam kaldığı, ancak betonun paspayı sınırı olan 20-30 mm derinliğinden itibaren kütle halinde koptuğu gözlemlenmiştir. Bu senaryo, yüzey kalitesi artırılmadan veya betonarme kesit tamiri yapılmadan uygulanan polimerlerin israf olacağını kanıtlar.
Rijitlik İhtiyacı Olan Yapılarda FRP Sistemlerinin Yetersiz Kaldığı Durumlar
Rijitlik ihtiyacı olan yapılarda FRP sistemleri, aşırı yanal yer değiştirme sorununu tek başına çözemez. Karbon kompozitler taşıyıcı elemanların sünekliğini artırır ancak binanın yatay esnemesini fiziksel olarak durduramaz. Yüksek yanal deplasmanlı çok katlı binalarda, sismik yükleri karşılamak için perde beton ilavesi zorunludur. Bu nedenle rijitlik eksikliği kompozitlerle değil, geleneksel betonarme eklemelerle giderilir.
Taşıyıcı sistemlerin yatay hareketini sınırlamak farklı fiziksel müdahaleler gerektirir. Kompozit sargılar kolonların depremde ezilmesini kalıcı olarak önler. Fakat binanın yatay salınım periyodunu büyük oranda değiştiremez. Bu durum, sallanan masanın bacaklarını esnek bir iple bağlamaya benzer. Ayaklar yük altında kırılmaz ancak masanın sallantısı devam eder. Deprem güçlendirme projelerinde yanal deplasman limitleri aşıldığında sadece sargı yapmak tehlikelidir. Göreli kat öteleme oranı, yönetmeliklerdeki elastik tasarım sınırlarını (örneğin 0.008) aşan binalarda kompozitler tek başına yetersizdir.
Mühendislik hesaplamaları bu yapısal sınırı ve zafiyeti netleştirir. Taşıyıcı sistem güçlendirme operasyonlarında salt FRP kullanımı sınırlıdır. Bu malzeme yapının atalet momentini büyütmediğinden yanal rijitlik artışı teorik olarak ihmal edilebilir (sıfıra yakın) seviyededir. Ancak rijitlik eksiği olan hasarlı yapılarda sismik deplasmanı durdurmak için gereken rijitlik artışı ortalama %150-200 seviyesindedir. Bu devasa kapasite açığı sadece polimer kompozitlerle kesinlikle kapatılamaz. Özellikle yumuşak kat zafiyetlerinde yeni betonarme perde duvarlar eklenmelidir. FRP sistemleri ancak bu ana rijit elemanlar eklendikten sonra lokal zafiyetleri gidermek için kullanılmalıdır.
Sismik Güçlendirme Malzemeleri: Karbon Fiber Malzeme Seçimi ve Teknik Spesifikasyonlar
Sismik güçlendirme malzemeleri seçimi, taşıyıcı sistemlerdeki hasar tipine ve mühendislik hesaplarına göre belirlenir. Karbon fiber malzeme seçiminde dokuma tipi, elastisite modülü ve çekme dayanımı teknik spesifikasyonları oluşturur. Doğru kompozit polimer tercihi yapısal performansı maksimize eder.
Proje gereksinimleri, kullanılacak malzemenin fiziksel formunu doğrudan belirler. FRP kompozit malzemeler standart bir şablona sahip değildir. Yapısal analiz süreçleri, kesme veya eğilme kuvvetlerinin yönünü saptar. Mühendislik hesaplamaları doğrultusunda tek yönlü veya çift yönlü dokumalar seçilir. Yanlış spesifikasyon seçimi, malzemenin taşıyıcı kapasitesini tamamen israf eder.
Sistemin sismik avantajları, doğru teknik föy okumasıyla ortaya çıkar. Kompozit malzemenin kalitesini belirleyen temel parametre elastisite modülüdür. Bu değer malzemenin rijitliğini ve uzama kapasitesini ifade eder. Standart modüllü (High-Strength) bir karbon polimer lif ortalama 230-240 GPa elastisite modülü (Young Modülü) değerine sahiptir. Yüksek modüllü (High-Modulus) özel kompozitlerde bu rijitlik kapasitesi 390 GPa seviyelerini aşar. Malzeme seçimi rastgele yapılamaz. Kararlar her zaman laboratuvar verilerine ve TBDY 2018 limitlerine dayanmak zorundadır.
Karbon Fiber Kumaş ve Karbon Elyaf Şerit Seçim Kriterleri
Karbon fiber kumaş ve karbon elyaf şerit seçim kriterleri, taşıyıcı elemanda oluşan kuvvetin türüne göre belirlenir. Kolonlardaki kesme kuvveti ve süneklik sorunları için esnek rulo kumaşlar kullanılır. Kiriş ve döşemelerdeki eğilme ve sehim problemleri için ise yüksek dayanımlı rijit plaka şeritler tercih edilir.
Mühendislik kararları, malzemelerin fiziksel formunun yapısal probleme uygunluğuna dayanır. Karbon fiber kumaş, standart bir tekstil ürünü gibi esnek dokunur. Bu sayede taşıyıcı kolonların etrafına kolayca sarılır. Bu durum zayıflamış bir eklemin esnek bandajla sarılmasına benzer. Diğer yandan karbon fiber şerit (plaka), fabrikada sertleştirilmiş çelik bir cetvel gibidir. Bükülmez ve rijit bir yapıya sahiptir. Bu form, eğilme momentini karşılamak için kiriş altlarına epoksi ile sabitlenir.
Yapısal zafiyetlerin türüne göre kritik malzeme eşleştirme prensipleri şöyledir:
| Yapısal Teşhis (Zafiyet) | Gerekli Kompozit Formu | Beklenen Mekanik Etki |
|---|---|---|
| Kolonlarda kesme kapasitesi yetersizliği | Esnek Karbon Kumaş | Sargı (confinement) etkisi ve yatay süneklik artışı |
| Kiriş altlarında çatlama ve bel verme (sehim) | Rijit Karbon Fiber Şerit | Çekme donatısı işlevi ve eğilme momenti transferi |
| Döşemelerde artan kütle kaynaklı sehim | Rijit Karbon Fiber Şerit | Yük taşıma kapasitesi artışı (Döşeme eğilme momentinde ortalama %30-40 iyileştirme) |
| Dairesel veya düzensiz geometrili elemanlar | Esnek Karbon Kumaş | Geometriye tam uyum ve maksimum yüzey aderansı |
Karbon Elyaf Çekme Dayanımı ve Modülüs Değerlerinin Sismik Hesaplara Etkisi
Karbon elyaf çekme dayanımı ve elastisite modülü, taşıyıcı elemanların sismik hesaplamalarında kullanılacak gerilme-şekildeğiştirme kapasitelerini doğrudan belirler. Modülüs değeri malzemenin rijitliğini tayin ederken, çekme dayanımı kopma sınırını ifade eder. Bu mekanik parametreler, yapının sismik enerjiyi yutma kapasitesini matematiksel olarak güvence altına alır.
Yapısal analiz süreçleri, kompozit malzemenin gerilme-şekildeğiştirme (stress-strain) grafiği üzerine kurulur. Çekme dayanımı malzemenin taşıyabileceği maksimum kopma yükünü belirtir. Elastisite modülü ise bu yük altında ne kadar esneyeceğini gösterir. Bu ilişki, sert bir yay ile esnek bir paket lastiğinin çekilmesi arasındaki mekanik farka benzer. Yüksek modüllü FRP kompozit malzemeler oldukça rijit davranır. Uzama katsayıları düşük olduğu için sismik şokları esnemeden, hızla karşılar. Düşük modüllü karbon polimerler ise daha fazla uzayarak kopar.
Mühendislik hesaplarında pultrüzyon ile fabrikada sertleştirilmiş standart bir karbon fiber plaka ortalama 165 GPa eşdeğer modül değerine sahiptir. Laboratuvar testlerinde malzemenin kopma birim uzaması (strain) %1.5 seviyesindedir. Sismik kuvvetler altında yapısal elemanın ne zaman göçeceği bu analitik verilerle saptanır. Bina performans analizi yazılımlarına modülüs değerleri girilmeden güvenilir bir güçlendirme projesi çizilemez. Aksi takdirde taşıyıcı sistemin deprem dayanımı tamamen varsayımsal kalır.
Saha Operasyonlarında Karbon Elyaf Güçlendirme Maliyetlerini Belirleyen Faktörler
Saha operasyonlarında karbon elyaf güçlendirme maliyetleri; kompozit malzemenin çekme kapasitesine, spesifik epoksi kalitesine ve uzman mühendislik işçiliğine göre hesaplanır. Toplam proje bütçesini sadece standart metrekare fiyatları değil, zorunlu yüzey hazırlığı süreçleri ve sismik performans analizinin getirdiği operasyonel yükler belirler.
Güçlendirme projelerinde maliyet parametreleri katı bir mühendislik hiyerarşisine dayanır. Salt malzeme odaklı fiyatlandırma büyük bir analitik hatasıdır. Genel saha operasyonlarında, yapı güçlendirme maliyeti bütçesini oluşturan temel dinamiklerin oransal dağılımı şöyledir:
-
Kompozit Malzeme (% 35): Kullanılan lifli polimerin gramajı, dokuma tipi ve elastisite modülü.
-
Uzman İşçilik (% 40): Kusursuz aderans için gereken uygulama hassasiyeti ve sertifikalı ekip bedeli.
-
Yapısal Epoksi (% 15): Ortam sıcaklığına ve nem toleransına uygun özel kimyasal reçine.
-
Yüzey Hazırlığı (% 10): Mekanik frezeleme, korozyon onarımı ve taşıyıcı kesit pürüzlendirme işlemleri.
İşçilik, Epoksi Seçimi ve Karbon Fiber M2 Fiyatı Dinamikleri
Vasıfsız işçilik veya yanlış epoksi seçimi, en kaliteli kompozit malzemeyi dahi anında hurdaya çevirir. Bu durum projelerde geri döndürülemez batık maliyet (sunk cost) yaratır. Akdeniz bölgesindeki bir otel onarımında bu zincirleme hata raporlanmıştır. Birim bütçeyi düşürmek amacıyla standart altı işçilik ve ucuz reçine tercih edilmiştir. Kimyasal karışım ömrü (pot-life) dikkate alınmadan sürülen astar epoksi beton yüzeyinde erken donmuştur. Üzerine uygulanan binlerce liralık karbon fiber şeritler taşıyıcı sisteme tutunamamıştır. Çekme testlerinde onarım yüzeyine uygulanan yüzlerce metrekarelik malzemenin tamamen israf olduğu (delaminasyon) saptanmıştır.
Salt karbon fiber m2 fiyatı üzerinden en ucuz teklife yönelmek yapısal güvenliği doğrudan riske atar. Malzemenin performansı tamamen arkasındaki işçilik kalitesine gebedir. Doğru kimyasal matriks oranları ve saha disiplini, güçlendirme yatırımının geri dönüşünü (ROI) kesin olarak garanti altına alır.
Karbon fiber malzeme ömrü ne kadardır, çekme dayanımında yorulma yaşanır mı?
Hayır, karbon fiberde mekanik yorulma (fatigue) yaşanmaz. Sistemin yapısal ömrü, entegre edildiği betonarme binanın teorik ömründen çok daha uzundur. Doğru epoksi yalıtımıyla UV ışınlarından ve yüksek ısıdan korunduğu sürece kompozit polimerler korozyona uğramaz, çürümez veya sünme (creep) yapmaz. Sismik çekme kapasitesi kalıcıdır.
Islak veya rutubeti yüksek betonarme kolonlarda FRP güçlendirme uygulanabilir mi?
Hayır, standart epoksi sistemleriyle kesinlikle uygulanamaz. Yüksek nem, kimyasal aderansı doğrudan bozarak kompozit malzemenin betondan sıyrılmasına (delaminasyon) yol açar. Başarılı bir entegrasyon için yüzey nemi %4’ün altına düşürülmeli veya su altında kürlenebilen özel hidrofobik reçineler kullanılmalıdır.
Deprem güçlendirme projelerinde karbon polimerler korozyona nasıl tepki verir?
Karbon polimerler kesinlikle korozyona uğramaz. Çelik donatıların aksine paslanmaz, nemden veya kimyasal tuzlardan etkilenmezler. Bu inorganik yapı, korozyon riski yüksek deniz kenarı yapılarında veya endüstriyel tesislerde kalıcı sismik performans sağlar. Sistemin kendisinde korozyon kaynaklı kesit kaybı yaşanması fiziksel olarak imkansızdır.
Murat Beşoğlu
Bu metodolojiler Beşoğlu Başmühendisi Murat Beşoğlu tarafından saha operasyonlarımız baz alınarak hazırlanmış ve onaylanmıştır.
