Karbon Elyaf Güçlendirme ve CFRP Kompozitleri
CFRP Kompozitleri, günlük yaşamımızda kullanılan sayısız ürünün üretiminde kullanılmaktadır. Mühendisler bu hafif ancak dayanıklı malzemelerden sıkça faydalanır. Karbon Fiber Takviyeli Polimer Kompozitleri (CFRP), önemli bir malzeme grubunu oluşturur. Uzmanlar bu terimi karbon elyaftan yapılan kompozitleri tanımlamak için kullanır. CFRP’deki “P”, “polimer”in kısaltmasıdır. Genel olarak CFRP kompozitler ısıyla sert hale gelen reçineler içerir. Özellikle epoksi veya polyester gibi reçineler tercih edilir. Bu malzemeler karbon elyaf güçlendirme tekniğinin temelini oluşturur. Yapıların performansını artırmak için yeni bir çağ açan modern bir teknolojiyi temsil ederler.
Karbon elyaf güçlendirme işlemi mevcut yapıların kapasitesini artırmak için kullanılır. Genellikle Karbon Elyaf Takviyeli Polimer (CFRP) kompozitleri tercih edilir. Bu kompozit malzemeler iki temel bileşenden oluşur. Yüksek dayanımlı karbon elyaflar ve bu elyafları bir arada tutup koruyan polimer matris bunlardandır. Tipik olarak bu matris yüksek performanslı bir epoksi reçine içerir. Mühendisler bu iki malzemeyi bir araya getirerek hafif bir malzeme elde eder. Ancak çok daha sağlam bir malzemedir. Mühendisler genellikle ince kumaşları veya şeritler şeklindeki malzemeleri elemanların yüzeyine yapıştırır. Bu ek katman sayesinde elemanın taşıma kapasitesi önemli ölçüde artar. Aslında karbon elyaf güçlendirme tekniğinin temel prensibini oluşturur.
Karbon Elyaf Güçlendirme Prensipleri
Karbon elyaf takviyesinin başarısı malzemelerin üstün özelliklerine dayanmaktadır. Bu özellikler arasında en önemli olanı olağanüstü bir mukavemet-ağırlık oranına sahip olmasıdır. Bu oran malzemelerin kendi ağırlıklarına göre taşıma kapasitesini göstermektedir. Karbon elyaf geleneksel malzemeler olan çeliği ve alüminyumu geride bırakmaktadır. Başka bir önemli prensip ise anizotropik tasarımdır. Karbon elyaf sadece liflerin uzandığı yönde en yüksek dayanımı sergilemektedir. Mühendisler bu özellikten avantaj sağlamaktadır. Lifleri sadece maksimum gerilim açısından önemli olan yöne yerleştirerek malzemeyi en etkin şekilde kullanmış olurlar. Bu sayede malzemeyi en verimli şekilde kullanılabilir. Bu zeki tasarım sayesinde en az malzeme kullanılarak maksimum performans elde edilmektedir. Karbon elyaf güçlendirme tekniği oldukça etkin hale getiriliyor.
Özgül Mukavemet
Mühendisler tarafından bu oran “özgül mukavemet” olarak adlandırılmaktadır. Karbon elyaf güçlendirme sistemleri geleneksel malzemelerin önünde yer almaktadır bu alanda. Eşdeğer dayanıma sahip bir karbon elyaf güçlendirme takviyesinin çelik takviyesinin beşte birinden daha hafif olduğu belirtilebilir. Bu durum özellikle eski yapıların temellerine ek yük getirmedikleri için büyük önem taşımaktadır. Geleneksel yöntemler ile bir yapı güçlendirilirse toplam yapının ağırlığı artar. Eklenen ekstra yük ile temel ve dolayısıyla zemin üzerine daha fazla yük biner. Ancak karbon elyaf güçlendirme ile bu sorun yaşanmamaktadır. Yapıya hemen hemen hiç ekstra yük getirmeden dayanıklılığı artırılabilmektedir.
Karbon Elyaf Güçlendirme Sisteminin Bileşenleri
Karbon elyaf güçlendirme sistemi sadece karbon elyaftan ibaret değildir. Farklı malzemelerin bir araya geldiği bütün bir sistemdir. Her bileşeni sistemde önemli bir rol oynar. Bileşenlerden biri olan karbon elyaf yükü taşır. Farklı şekillerde olabilmektedir. Diğer bileşen, yapısal bütünlüğü sağlayan epoksi reçinedir. Epoksinin de farklı çeşitleri vardır. Hizmetleri hazırlamak için kullanılan tamir macunları ve astarlar da sistemin parçalarından biridir.
Takviye Malzemesi: Karbon Elyaf Kumaş ve Şeritler
Güçlendirme projelerinde karbon elyafı çeşitli şekillerde kullanıyorlar. En yaygın form, tek yönlü karbon elyaf kumaşlarıdır. Bu kumaşların lifleri aynı yönde ve paraleldir. Bu sayede yükü en verimli şekilde taşır. Kirişlerin eğilme mukavemetini artırmak için bunları kullanıyorlar. Kolonların sarılmasında ise genellikle çift yönlü dokuma kumaşları tercih ediliyor. Bu kumaşlar hem dikey hem yatay dayanım sağlayarak kolonu sarmalayan bir etki oluşturuyor. Ayrıca önceden üretilmiş sert şeritler ve plakalar da mevcuttur.
Karbon Elyaf Güçlendirme Tasarım Süreci
Karbon elyaf güçlendirme mühendislik tasarımı gerektiren özenli bir süreçtir. Projenin ilk adımı genellikle mevcut yapının detaylı analiziyle başlar. Mühendisler, yapıda bulunan zayıf noktalara ve performans eksikliklerine odaklanır. Ardından mühendisler bu eksiklikleri gidermek için güçlendirme stratejileri geliştirir. Hangi elemanların güçlendirilmesi gerektiğine ve hangi CFRP tekniğinin kullanılacağına da karar verir. Son olarak ise, gereken malzeme miktarını ve diğer detayları belirleyerek hesaplamalar yapılmaktadır. Bu sürecin doğru bir şekilde yürütüldüğünden emin olmak için detaylı çizimler ve hesap raporları tutulmaktadır.
Yapısal Analiz ve Performans Değerlendirmesi
Mühendisler binanın orijinal projelerini inceledikten sonra binadan karot ve çelik numuneler alır. Malzemelerin özelliklerini belirliyorlar. Mühendisler bu verileri kullanarak binanın üç boyutlu bir bilgisayar modelini oluşturur. Bu model üzerinde güncel deprem yönetmeliğine göre bir ‘performans analizi’ yapılmaktadır. Bu analiz sayesinde hangi yapı elemanlarının (kolon, kirişler vb.) yetersiz olduğu tespit edilir. Analiz aynı zamanda yapının deprem sırasındaki muhtemel yer değiştirmelerini tahmin eder. Hasar seviyesini de tahmin eder. Bu süreç güçlendirme gereken bölgelerin net bir şekilde belirlenmesine olanak tanır. Bu bilimsel metot gereksiz müdahaleyi engeller.
Betonarme Yapılarda Karbon Elyaf Güçlendirme Uygulamaları

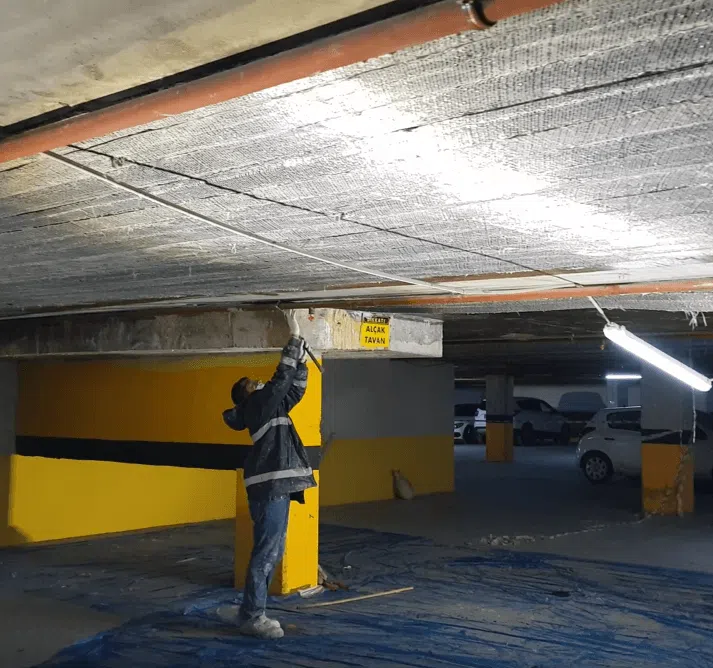

Karbon fiber takviye tekniğinin en yaygın kullanım alanı hasar gören betonarme yapıların onarımıdır, güçlendirilmesidir. Bu yöntem genellikle yapıların ömrünü uzatmak için kullanılmaktadır. Mühendisler zamanla ya da depremlerde zarar görmüş binalarda kullanır. Ayrıca bir binanın amacının değişmesi durumunda da bu tekniğe başvurulur. Daha fazla yük taşıma ihtiyacı olduğunda kullanılmaktadır. Örneğin ofis binasını arşiv veya kütüphaneye dönüştürmek istediklerinde bu gerekir. Döşemelerin taşıma kapasitesinin artırılması gerekebilmektedir. Karbon fiber takviye bu tarz kapasite artırım projeleri için hızlı ve pratik bir çözüm sunar. Kolonların güçlendirilmesi ile kiriş ve döşeme güçlendirilmesi en yaygın uygulama alanları arasındadır.
Kolonların Güçlendirilmesi ve Süneklik Artışı
Mühendislerin deprem sırasında kolonların esnek davranmasını sağlamaları istenmektedir. Yetersiz enine donatıya sahip eski kolonlar kolayca kırılabilir. Ekipler kolonun etrafına karbon elyaf ile kaplayarak dış bir katman oluşturur. Bu kaplama betonun deprem sırasında dışarı doğru patlamasını engelliyor. Bu “sarma etkisi” kolonun esnekliğini ve kesme dayanımını artırıyor. Kolon kırılmadan önce daha fazla şekil değiştirme yeteneği kazanıyor. Bu, bina için göçmenin tamamen önlenmesini sağlayan kritik bir davranıştır. Bu uygulama en yaygın karbon elyaf güçlendirme uygulamalarından biridir. Uygulama hızlıca binanın kullanılmasına engel olmadan tamamlanabilir.
Kirişlerin Eğilme ve Kesme Güçlendirmesi
Köprü ve binalar gibi yapılar zamanla üzerlerindeki yükler sebebiyle deforme olabilmektedir. Yani eğilebilir veya kırılabilir. Bunun yanı sıra deprem durumlarında da eğilme ve kesme hasarlarına maruz kalabilirler. Mühendisler bu durumu engellemek için betonarme kirişlerin alt yüzeylerine şeritler yapıştırır. Karbon elyaf şeritleri veya plakalar yapıştırarak kirişin eğilme kapasitesini artırır. Bu şeritler kirişin en çok çekilen bölgelerinde ek bir destek sağlamaktadır. Kesme kapasitesini artırmak için ise yan yüzeyleri “U” şeklinde kumaşla sarılır. İçinde oluşabilecek eğik kesme çatlaklarının yayılmasını engellerler.
Karbon Elyaf Güçlendirmenin Dezavantajları ve Riskleri
Karbon elyaf güçlendirmenin birçok avantajı olsa da bazı dezavantajları bulunmaktadır. Dikkat edilmesi gereken noktaları da vardır. Bu malzemeler oldukça etkilidir. Ancak her uygulamada tercih edilmemesinin sebeplerinden biri maliyetidir. CFRP kompozit malzemeler genellikle yüksek maliyetlidir. Ayrıca malzemenin elektrik iletkenliği bazı durumlarda dezavantaj yaratabilmektedir. Yangın durumunda sergilediği davranış da titizlikle incelenmesi gereken bir diğer konudur. Bu yüzden mühendisler karbon elyaf güçlendirme uygulamasına karar vermeden önce bu faktörleri detaylıca gözden geçirmektedir.
Maliyet Analizi
CFRP kompozitler şu anda pek çok durumda yüksek maliyetli olabilmektedir. Fiyatlar mevcut piyasaya ve talebe göre değişiklik göstermektedir. Karbon elyafı çeşidi de maliyet üzerinde etkiye sahiptir. Havacılık elyafı ticari sınıfa kıyasla oldukça pahalı olabilmektedir. Ham karbon elyafı fiberglastan 5 ila 25 kat daha pahalı olabilmektedir. Bu maliyet farkı çelik ile karşılaştırıldığında daha da belirgin hale gelmektedir. Üretim sürecinin enerji yoğunluğu ve karmaşıklığı bu yüksek maliyetin sebeplerinden biridir. Ancak imalattaki yeni teknolojik gelişmeler daha uygun maliyetli ürünler sunmaya devam etmektedir. Uygulama hızı gibi unsurları düşündüğümüzde proje maliyetinin genel olarak azaldığını görebiliyoruz.
Elektriksel İletkenlik ve Galvanik Korozyon
Karbon fiber kompozitlerin bir avantajı veya dezavantajı olabilmektedir. Karbon elyafı son derece iletkenken cam elyafı yalıtkandır. Ancak karbon fiber veya metal kullanımına izin vermeyen birçok uygulama vardır. Örnek olarak elektrik dağıtım hatlarında çalışan teknisyenlerin kullandığı merdivenleri düşünebiliriz. Teknisyenler bu merdivenleri genellikle cam elyaftan yapar. Bir fiberglas merdiven ile bir elektrik hattı temas ettiğinde elektriğin ona iletilme ihtimali daha düşüktür. Fakat bu durum CFRP merdivenleri için geçerli değildir. Ayrıca karbon elyafının çelik ya da alüminyum gibi metaller ile doğrudan temas etmesi durumunda olabilir. Pilleşme benzeri bir davranış gösterebilmektedir.
Yangın Direnci ve Isı Hassasiyeti
Karbon elyaflar çok yüksek sıcaklıklara dayanabilen bir malzemedir. Genellikle matris olarak kullanılan epoksi reçinesinin performansı sınırlıdır. “Glass transition temperature” adı verilen sıcaklık 60-80°C gibi görece düşüktür. Bu sıcaklığın üzerinde epoksinin dayanımı ve sertliği azalır. CFRP sisteminin yük taşıma kapasitesini kaybetmesine sebep olur. Ayrıca yangın durumunda korumasız bir CFRP sistemi hızla etkisiz hale gelir. Mühendisler şimdi yangın riskine sahip yapıların CFRP sistemlerini koruma altına alıyor. Genellikle yangın geciktirici boya veya sıvalar kullanarak bu korumayı sağlarlar.
Uygulamada Kalite Kontrol
Karbon elyaf güçlendirme sistemlerinin performansı uygulama kalitesine doğrudan bağlıdır. Bu sebeple şantiye sürecinin uzman ekipler tarafından denetlenmesi büyük önem taşımaktadır. Yüzey hazırlığının doğru bir şekilde yapılması bu süreç için hayati bir adımdır. Ayrıca epoksi reçinesinin doğru oranlarda karıştırılması ve uygulanması da son derece önemlidir. Ortamın sıcaklık ve nem gibi çevresel faktörleri de uygulamanın kalitesini etkileyebilmektedir. Bu yüzden üreticinin önerdiği uygulama prosedürlerine tam olarak uyulması gerekmektedir. Uygulama sonrasında yapılan kalite kontrol testleri ise sistemin performansını doğrulamak amacıyla gerçekleştirilmektedir.
Epoksi Reçine Karışımı ve Uygulaması
Ekipler şantiye alanında epoksi reçinesini ve sertleştiriciyi karıştırır. Uygun oranları sağlamak için üreticinin belirlediklerine titizlik gösterirler. Epoksinin sertleşmemesi veya çok kırılgan olması için yanlış bir oran kullanılması önlenmelidir. Karışım homojen bir hale gelinceye kadar düşük devirli karıştırıcıyla işlem yapılmaktadır. Daha sonra hazırlanan reçine astar olarak yüzeye uygulanır. Kumaşı doyasıya emmesini sağlar. Reçinenin “kap ömrü” adını taşıyan bir kullanım süresi vardır. Bu süre içinde uygulama tamamlanmalıdır. Aksi takdirde reçine kimyasal olarak bozulur. Yapışma özellikleri kaybolur.
Gelecek Perspektifi
CFRP kompozit malzemelerin maliyetleri hala yüksek olsa da imalattaki yeni teknolojik gelişmelere umut bağlanıyor. Üreticiler daha ekonomik ürünler sunma yolunda ilerliyor. Araştırmacılar daha ucuz öncü malzemeler üzerinde çalışıyor. Enerji tasarruflu üretim süreçleri üzerinde de çalışıyorlar. Ayrıca geri dönüşüm teknolojilerinin geliştiği görülüyor. Bu durum kompozit malzemelerin sürdürülebilirliğini artırıcı niteliktedir. Karbon elyafların daha geniş çapta endüstriyel uygulamalara uyarlanması beklenmektedir. Bu materyalin potansiyeli henüz tam anlamıyla keşfedilmemiş durumdadır. Geçmişte olduğu gibi gelecekte de karbon elyaf güçlendirme uygulamalarının yaygınlaşması beklenmektedir.
